同轴式带法兰锁紧连接组件结构设计

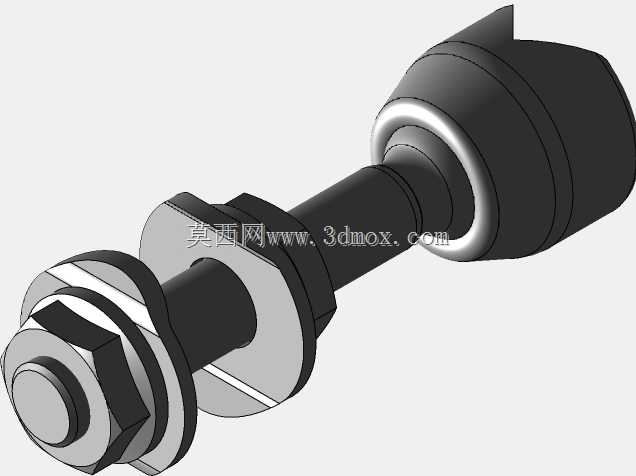

　　这款同轴式带法兰锁紧连接组件，主要应用在需要轴向定位、同时传递一定扭矩与轴向载荷的通讯设备内部连接场景，也可适配小型机电设备的模块化快装工位，解决传统螺纹连接在频繁拆装工况下易滑牙、定位精度不足的问题。从结构设计逻辑来看，组件采用三段式同轴布局，一端为外六角锁紧端，配套平垫与弹性防松垫圈，可通过标准扳手实现快速拧紧，拧紧过程中垫圈的弹性形变能持续提供轴向预紧力，抵消设备运行过程中产生的微幅振动，避免连接松脱。中间段为光轴导向段，表面做了等直径公差控制，装配时可直接插入对应安装孔内实现径向定位，无需额外找正，能大幅缩短现场装配的对位时间，光轴与安装孔的配合公差选取H7/h6间隙配合，既保证装配顺畅，又将径向跳动量控制在0.

　　02mm以内，满足通讯类设备对连接同轴度的精度要求。另一端为带环形凸台的插接端，凸台边缘做了R0.5的圆角过渡，避免插接过程中刮伤对接件的内壁涂层，插接端内部预留了卡簧安装槽，可配合孔用卡簧实现轴向二次限位，即使锁紧端出现意外松动，卡簧也能承担轴向限位作用，防止组件从安装位脱出。法兰盘设置在光轴段靠近锁紧端的位置，法兰端面与轴线的垂直度公差控制在0.015mm以内，装配时法兰端面完全贴合安装基座的表面，一方面能分散锁紧时的压应力，避免基座表面被压溃，另一方面也能作为轴向定位的基准面，保证组件插入安装位的深度一致，批量装配时无需反复调整插入深度。从安装边界来看，组件总长度适配15-20mm厚度的安装基座，

　　锁紧端外六角对边尺寸为10mm，配套扳手空间仅需预留14mm的操作半径即可满足拧紧需求，不会和周边相邻的元器件产生干涉；法兰盘外径为18mm，对应的基座安装沉孔直径设计为18.5mm，沉孔深度1.2mm，装配后法兰端面与基座表面齐平，不会突出基座表面占用额外的外部空间，适配通讯设备内部紧凑的布线与元器件布局需求。在功能特性上，这款组件兼顾了可拆卸性与连接可靠性，相比传统的销钉连接，它不需要额外的拆卸工具就能完成拆装，维护时仅需普通扳手即可操作，适合通讯设备现场运维的快速更换需求；相比普通的螺栓连接，它自带的导向光轴与定位法兰能保证每次装配的位置精度一致，不会出现螺栓拧紧时组件偏斜、对接端口错位的问题，

　　能有效降低通讯接口因为连接错位产生的信号传输损耗。设计过程中也充分考虑了不同工况的适配性，光轴段的直径可以根据实际承载需求做等比例缩放，法兰盘的厚度也可根据基座的材质强度调整，当基座为铝合金等软质材质时，可适当加大法兰盘外径来降低接触面压，避免长期受压产生塑性变形；当应用在振动较强的户外通讯设备场景时，可在锁紧端额外增加螺纹胶涂覆槽，配合螺纹胶实现更强的防松效果。组件的所有棱角位置都做了倒钝处理，没有尖锐的毛刺，装配过程中不会划伤操作人员的手部，也不会刮伤设备内部的线缆绝缘层，符合机电设备内部结构件的安全设计要求。插接端的环形凸台表面做了哑光处理，避免金属反光影响设备内部光学传感器的正常工作，这一细节设计也是针对通讯设备内部存在光感元件的场景做的适配，相比普通的标准紧固件，更能满足通讯类产品的特殊使用需求。
