同轴式带缓冲端头锁紧连接组件结构

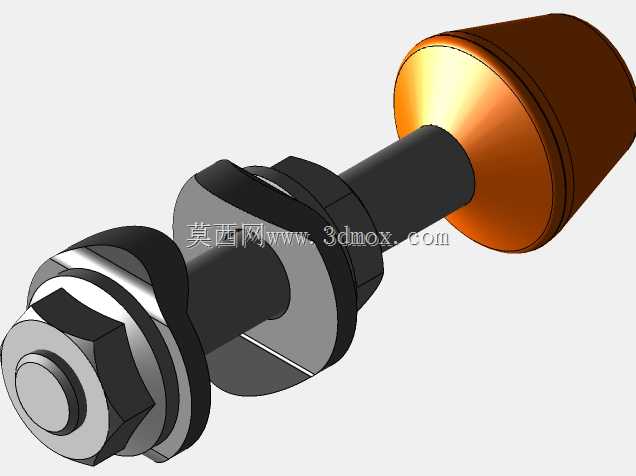

　　这款同轴式连接锁紧组件，主要面向通讯设备内部模块的快装固定场景，在小型通讯基站、手持通讯终端、车载通讯单元的内部结构中，这类组件承担着模块与机架、模块与模块之间的快速对位锁紧与缓冲减震作用，替代传统的多螺丝固定方案，能大幅提升产线装配效率，同时降低设备运维过程中的拆装难度。从实际使用场景来看，通讯设备内部往往存在密集的电路板与射频模块，安装操作空间狭窄，传统螺丝固定需要对准螺孔、反复拧动，不仅装配效率低，还容易因为螺丝刀滑脱损伤周边电路，而这款组件采用推拉式锁紧逻辑，安装时只需将组件穿入预设的安装孔位，端头的缓冲橡胶头先接触待固定模块表面，持续推进时轴身的弹性卡圈会自动卡入安装位的环形卡槽，无需额外拧动操作，单手即可完成安装，

　　适配狭窄空间内的装配作业。从功能特性来看，组件端头的棕色缓冲件采用耐老化丁腈橡胶材质，邵氏硬度控制在65度左右，既能在锁紧时提供足够的预紧力，避免模块在振动环境下出现松动，又能缓冲设备运输、使用过程中产生的冲击振动，避免刚性连接对射频模块、电路板造成应力损伤。轴身靠近锁紧端的六角结构与防松垫片配合，能在组件安装到位后提供周向止转能力，避免设备长期使用过程中组件出现自旋松脱，垫片采用蝶形防松结构，相比普通平垫能提供更持久的轴向预紧力，在-40℃到85℃的通讯设备常规工作温度区间内，预紧力衰减率不超过15%，满足户外通讯设备的长期使用要求。设计过程中，首先明确了安装边界的约束条件：通讯设备内部安装孔的常规直径为6mm，

　　安装位的板厚叠加范围在3mm到8mm之间，因此轴身的光杆段直径设计为5.9mm，与安装孔保持0.1mm的间隙配合，既保证穿装顺畅，又不会因为间隙过大导致组件晃动；卡圈的展开直径设计为7.2mm，卡入卡槽后能提供不小于80N的轴向拉脱力，满足车载、机载通讯设备的振动冲击测试要求。端头缓冲件的直径设计为18mm，相比轴身直径放大三倍，能增大与被固定模块的接触面积，降低接触压强，避免压伤模块表面的喷涂层或电路屏蔽层；缓冲件的轴向长度设计为12mm，其中嵌入轴身的安装段长度为5mm，保证缓冲件与轴身的连接强度，外露的缓冲段长度为7mm，能提供最大3mm的压缩行程，足够抵消安装位的尺寸公差累积，同时吸收外部冲击能量。

　　轴身的总长度控制在42mm，其中锁紧端的六角头对边尺寸为10mm，厚度为4mm，既可以作为安装时的受力止挡，也能在需要拆卸时用普通开口扳手夹住，反向拉动即可解锁，无需专用工具。在结构细节处理上，轴身所有的棱边都做了R0.3mm的圆角处理，避免穿装过程中刮伤安装孔内壁的防腐涂层，也防止锋利棱边割伤装配人员的手指；卡圈的安装槽深度设计为0.8mm，槽宽1.2mm，与标准C型卡圈的尺寸完全适配，降低零部件的采购成本；缓冲件与轴身的连接采用滚花过盈配合，轴身嵌入段做直纹滚花处理，滚花纹距0.5mm，过盈量控制在0.2mm，无需额外粘接即可保证缓冲件在反复压缩、拉伸过程中不会与轴身脱离。从选型适配的角度来看，这款组件可以直接替代同规格的快装销、手拧螺丝，用于通讯设备内部的电池模块、射频功放模块、滤波模块的固定，也可以拓展用于小型电子设备、仪器仪表的内部结构固定，其同轴式的结构设计不会占用额外的侧向安装空间，对于内部布局紧凑的设备尤为友好。在建模过程中，所有配合尺寸都按照GB/T 1800.2的IT7级公差进行标注，轴身的光杆段尺寸公差控制在h7级别，卡圈槽的尺寸公差控制在H8级别，保证加工出来的零部件具备良好的互换性，无需额外修配即可完成装配；缓冲件的尺寸公差控制在±0.2mm，因为橡胶件本身具备弹性，稍大的公差不会影响装配与使用性能，同时能降低橡胶件的模具加工精度要求，控制生产成本。
