水平式快速夹钳压紧锁紧工装结构

　　做生产线工装治具设计快十年，经手的手动压紧类夹钳没有上百也有几十款，这款水平式快速锁紧夹钳的结构设计，是我见过在小空间工位压紧场景里适配性非常强的一类结构。先从实际应用场景说，这类夹钳最常出现在电子装配线的PCB板定位工位、小型五金件焊接工装的压紧位、木质包装的打钉固定工位，还有薄壁塑胶件的粘接保压工位，核心是解决工位上工件需要快速压紧、快速松脱，且压紧后不会因为工位振动出现松脱的需求，相比螺栓压紧、气缸压紧，它不需要外接动力源，操作力小，单人单手就能完成锁紧和松开动作，在没有气源、布线不方便的零散工位，或者小批量多品种的柔性生产线上，实用性比气动压紧结构高很多。

　　从功能特性上拆解，这款夹钳采用的是经典的肘节过死点锁紧原理，当操作手柄扳动到锁紧位置时，整个连杆机构会越过力学死点，这时候哪怕压紧端受到工件向上的反作用力，整个机构也不会自行松脱，锁紧状态的保持完全依靠机械结构的力学自锁，不需要额外的锁止销或者紧固件，可靠性在手动工装里属于第一梯队。操作端的手柄做了贴合手指的圆弧凹槽防滑设计，表面的滚花或者包覆结构（从模型上的凹槽纹理能看出）能让操作人员戴薄劳保手套操作时也不会打滑，操作力经过杠杆放大后，压紧端能输出的压紧力足够覆盖大部分薄型工件的装夹需求，不会出现压不紧或者操作时需要用蛮力扳动手柄的情况。

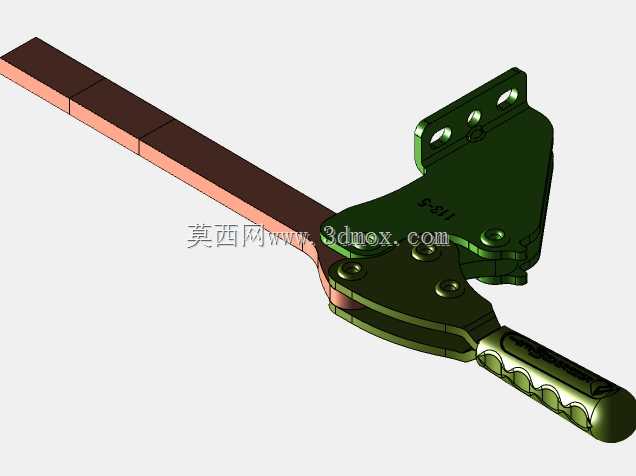

　　再说到设计思路，整个夹钳的主体采用分体式铆接结构，所有的转动副都用空心铆钉或者台阶销轴连接，装配时不需要额外的紧固件防松，生产装配效率很高。底座部分设计了两个长条形安装孔，这是非常贴合现场安装需求的设计——现场工装板的安装孔位难免有加工误差，长圆孔可以允许安装时前后微调夹钳的位置，不需要重新在工装板上打孔，适配性比圆孔底座好很多。压紧臂部分做了加长设计，末端可以根据实际装夹的工件形状，加装橡胶压头、尼龙压头或者金属压头，避免压伤工件表面，从模型上能看到压紧臂是平直的长条结构，延伸长度足够覆盖距离安装底座有一定距离的压紧点位，解决了部分夹钳压紧行程够但臂长不足，压不到工件远端的问题。

　　关于外形尺寸和安装边界，从三维模型的比例来看，这款夹钳的底座安装面尺寸大概在100mm*60mm这个区间，锁紧状态下整个夹钳的高度不超过80mm，不会在工位上占用过多的垂直空间，适合安装在操作空间比较局促的工装台面上。压紧臂的有效压紧行程大概在30mm左右，也就是说工件的厚度在0到25mm这个区间内，都可以通过调整压紧臂末端的压头螺栓来适配，不需要更换夹钳型号。安装时需要注意的边界是，夹钳的手柄扳动方向需要预留至少120mm的操作空间，避免扳动手柄时和周边的工装结构、工件发生干涉，另外底座的安装面需要保证平面度，不然铆接的主体结构安装后会出现偏斜，导致锁紧时压紧力不均匀，长期使用会加快转动副的磨损。

　　从结构细节来看，夹钳的所有板材零件都是采用冲压成型工艺生产，主体的夹持部分做了折边加强，不需要额外的加强筋就能保证足够的结构强度，批量生产时的成本控制得很好，这也是这类快速夹钳能在各类工装里大规模应用的原因之一。转动副的位置在设计时预留了微小的间隙，既不会因为间隙过大出现锁紧晃动感，也不会因为间隙过小导致操作卡滞，长期反复扳动使用后，磨损量也在可控范围内，正常工况下的使用寿命能达到万次以上的锁紧循环，完全能满足生产线工装的使用周期需求。另外整个夹钳的外露棱角都做了倒钝处理，操作时不会划伤操作人员的手部，细节设计符合工装设备的安全要求。
