手动卧式快速夹钳压紧工装结构

　　这款手动压紧类夹钳结构，是工装夹具领域应用极广的标准压紧执行部件，常见于焊接工装台、木质板材加工工位、电子组件装配治具、小型零部件检具的定位压紧环节，在需要频繁开合、快速锁定压紧位置的手动操作场景中，相比螺栓压紧、气缸压紧方案，具备操作效率高、无需外接动力源、压紧力稳定的优势，尤其适合小批量多品种的柔性生产工位，工人单次扳动手柄即可完成压紧与释放动作，单工位操作耗时可压缩至1秒内，大幅降低重复装夹的劳动强度。从功能实现逻辑来看，该结构采用肘节机构的死点锁定原理，当手柄扳动至闭合位置时，内部连杆机构越过力学死点，此时即使压紧面受到工件的反向反弹力，机构也不会自行松脱，能够持续输出稳定的压紧力，避免加工过程中工件移位。

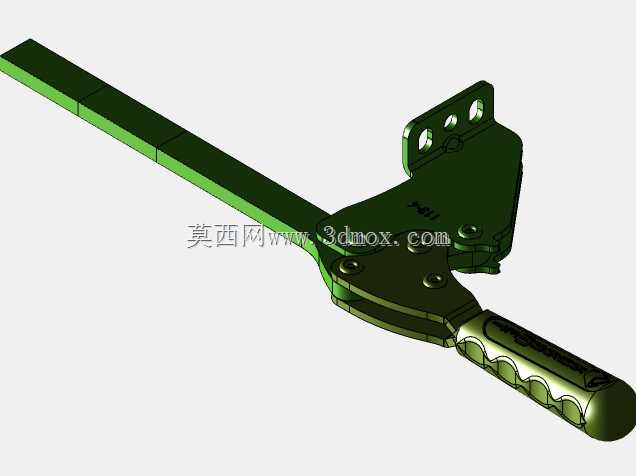

　　手柄表面设计有连续的弧形防滑凹槽，贴合人手握持的指腹轮廓，操作时不易打滑，即便手上沾有少量切削液、木屑或焊接飞溅残渣，也能保证扳动动作的可靠性。长条形的压臂采用分段式等强度设计，从铰接端到压头端截面逐步收窄，在保证整体刚性的前提下尽可能降低结构自重，压臂末端的平直压合面可根据实际安装需求加装橡胶压头、聚氨酯垫块，避免压伤软质工件表面，也可适配不同高度的工件压紧需求。安装基座部分设置有三个同轴度一致的安装孔，可通过螺栓直接固定在工装基板、型材框架或设备台面上，安装孔的孔位间距符合行业通用的快速夹钳安装尺寸规范，可直接替换同规格的传统卧式夹钳，无需重新加工安装孔位，降低产线工装改造成本。基座与压臂、手柄的铰接位置均采用销轴铆接结构，

　　销轴与铰接孔之间预留有合理的配合间隙，既保证扳动过程无卡滞，又避免间隙过大导致压紧位置偏移，长期重复使用后铰接位置的磨损量极小，无需频繁加注润滑脂即可维持顺畅的操作手感。在设计建模过程中，首先需要明确夹钳的额定压紧力参数，以此倒推内部连杆的长度比例、铰接点位置，确保闭合状态下机构能够准确到达死点位置，同时要校核压臂的抗弯强度，当压臂伸展至最大工作行程时，压臂末端承受额定压紧反作用力的情况下，变形量需控制在0.1mm以内，避免因压臂翘曲导致压紧力不足。手柄的扳动角度需要符合人体工程学要求，张开状态下手柄与安装基面的夹角控制在60度左右，方便工人手部伸入扳动，闭合状态下手柄贴近安装基面，

　　避免突出的结构磕碰操作人员或干涉周边工件的上下料动作。安装边界方面，该夹钳闭合状态下整体高度较低，不会占用过多的垂直方向空间，压臂的水平伸展长度可覆盖一定范围内的工件压紧位置，对于不同厚度的工件，可通过调整压臂上的调节螺栓来适配压紧高度，无需更换夹钳主体。在实际选型应用时，需要根据工件的压紧力需求、压合点距离安装面的高度、安装空间的尺寸边界来确认适配性，若用于焊接工位，可对夹钳表面做发黑或镀锌处理，提升焊接飞溅的抗粘附能力；若用于洁净度要求较高的电子装配工位，可选用阳极氧化的铝合金材质版本，避免锈蚀污染工件。建模过程中所有铰接位置的配合关系均按照实际装配公差搭建，可直接用于工装的整体装配干涉检查，模拟夹钳张开、闭合的全行程动作，验证与周边工件、夹具结构的空间间隙，避免实际加工组装后出现动作干涉问题。
