重型卧式快速压紧锁扣结构设计

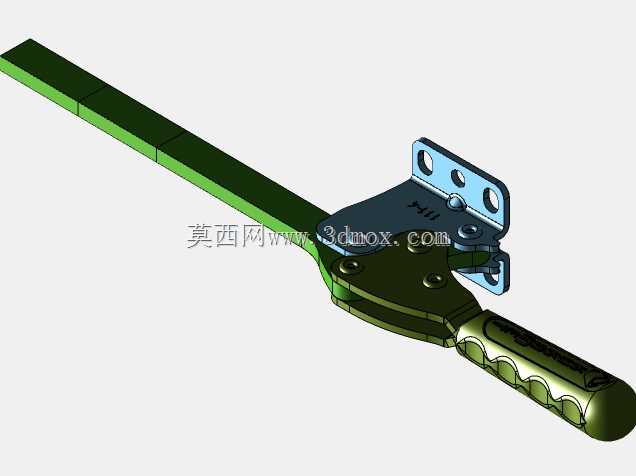

　　这款手动压紧锁扣常被应用在工装治具、工业箱体、设备检修门、生产线工位夹具等场景中，作为快速压紧与解锁的执行部件，替代传统螺栓紧固方式，大幅缩短工位装夹、箱体开合的操作时间，在小批量多品种的机加工装夹、物流周转箱封盖、设备防护门快速启闭场景中适配性极强。从结构功能来看，该锁扣采用肘节过死点锁紧原理，当手柄下压至锁止位置时，连杆机构越过力学死点，即便承受外部振动、负载拉扯也不会自行松脱，解锁时仅需向上扳动手柄即可快速释放压紧力，操作全程无需额外工具，单手即可完成锁紧与解锁动作。锁扣的固定端采用三孔安装法兰设计，安装孔位沿法兰面均匀排布，可适配M5或M6规格的紧固件，安装时需保证法兰面与被安装基体完全贴合，避免单侧受力导致安装座变形；

　　活动端连接的长条形压臂可根据实际压紧需求调整伸出长度，压臂截面采用矩形结构，相比圆形压杆具备更好的抗扭刚性，压紧过程中不会因侧向力发生偏转，压臂末端做了圆角过渡处理，避免压紧时刮伤被压工件表面。设计过程中优先考虑了操作手感与锁紧可靠性的平衡，手柄部分采用符合人体工学的曲面造型，表面设置多道环形防滑槽，即便操作人员佩戴劳保手套也能稳定握持，不会出现打滑脱手的情况；铰接位置均采用销轴铆接结构，销轴与铰接孔之间预留合理的配合间隙，既保证机构转动顺畅无卡滞，又不会因间隙过大导致锁紧时出现旷量，长期反复使用后铰接位置的磨损量也能控制在合理范围内，不会过早出现锁紧失效的问题。从安装边界来看，锁扣处于完全锁止状态时，整体高度较低，

　　不会占用过多的垂直安装空间，适合安装在空间紧凑的设备侧壁或工装基板上；压臂的有效压紧行程可覆盖5-15mm的被压件厚度差，对于存在一定尺寸公差的被压紧工件，无需额外调整压臂位置即可实现可靠压紧，降低了现场安装调试的难度。锁扣主体采用高强度合金钢材质，表面做发黑防锈处理，安装法兰部分采用镀锌钢板材质，兼顾结构强度与防锈能力，可在常规车间环境下长期使用，不易出现锈蚀卡滞的问题。在实际选型应用时，需要注意锁扣的额定压紧载荷匹配被压紧件所需的压力，避免过载使用导致连杆变形或销轴断裂；安装时需保证锁扣的锁止方向与受力方向一致，避免承受侧向剪切力，影响锁扣的使用寿命。该结构的三维建模过程中，对所有铰接位置的运动间隙做了合理模拟，可直接用于工程出图、3D打印样件验证或者工装装配仿真，能够帮助结构设计人员快速完成压紧机构的方案搭建，减少重复建模的工作量。
