快速压紧式水平搭扣锁具结构设计

　　在工装夹具、箱体舱门、设备检修盖板、生产线工位治具的日常使用场景里，这类水平式快速搭扣是出镜率极高的压紧锁紧元件，区别于螺纹旋拧、螺栓紧固的慢操作结构，它的核心价值就是实现无工具状态下的快速开合与恒定压紧力输出，在需要频繁开启关闭的连接部位，能大幅降低操作耗时，减少辅助工具的携带需求。从实际使用反馈来看，这类搭扣常被用在工业设备的防护门锁紧、物流周转箱的盖体固定、非标工装的工件快速压紧、户外机柜的舱门锁止场景，部分需要定期维护清理的设备舱位，选用这类搭扣替代传统螺丝固定，能把单次开合的操作时间从数十秒压缩到1秒内，长期使用下的效率提升非常可观。

　　从结构设计逻辑来看，这款搭扣采用了杠杆力放大的死点锁紧原理，操作手柄通过多组铰接销轴连接锁钩与安装底座，当手柄扳动到闭合终位时，铰接点会越过结构力学死点，此时即便锁扣部位受到向外的撑开力，机构也不会自行松脱，只有反向扳动手柄越过死点位置，才能解除锁紧状态，这种结构自带防松属性，不需要额外加装防松垫片或者锁止销，在存在一定振动的设备工位上也能保持稳定的锁紧效果。锁钩部分采用长条形可调结构，长条状的锁板可以根据被压紧件的厚度公差、密封件的压缩量需求，调整扣合的有效长度，适配不同厚度的被连接件，哪怕被压紧面粘贴了橡胶密封垫、泡棉缓冲层，也能通过调整锁板位置获得合适的压紧量，避免压得过紧导致密封件过早老化，或是压合量不足出现缝隙、漏尘漏水的问题。

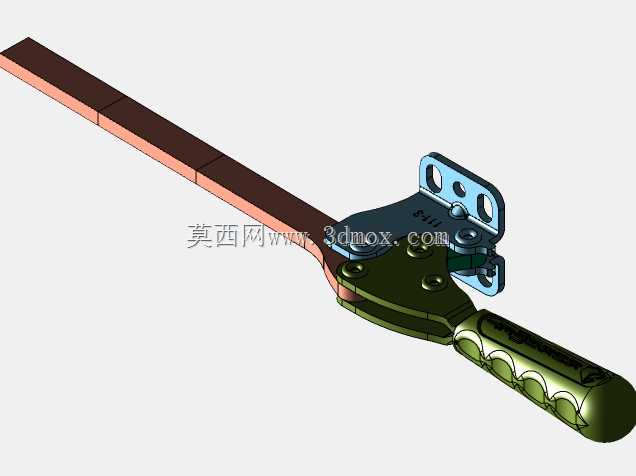

　　从安装边界尺寸来看，这款搭扣的底座采用带两个安装孔的折弯支座结构，安装孔位为长圆形设计，允许安装时存在±1mm左右的位置偏差，降低安装面的加工精度要求，不需要在钣金或者型材安装面上做高精度的孔位加工，普通的冲孔或者钻孔工艺就能满足安装需求。底座的安装面为平面结构，可以直接贴合在钣金件、铝型材、注塑件的安装平面上，通过铆钉或者螺栓完成固定，不需要额外加工沉台或者避让槽。锁板部分为平直长条结构，宽度控制在12mm左右，对应的被连接件上只需要加工一个宽度13mm、深度足够的挂扣槽，就能让锁板顺利伸入扣合，不需要做大尺寸的避让结构，对安装空间的占用非常小。操作手柄部分做了圆弧包胶造型的结构设计，表面的内凹指槽贴合人手握持的形态，扳动时手指不会打滑，即便是手上沾有少量油污或者切削液，也能稳定发力操作，手柄的闭合终位是贴合底座平面的水平状态，不会突出安装面过多，避免在设备运行过程中被其他部件剐蹭导致意外解锁。

　　从功能特性上看，这款搭扣的铰接部位都做了卷边衬套结构，销轴和铰接孔之间的转动间隙控制在合理范围，长期反复扳动也不会出现明显的松旷，锁紧力的衰减幅度非常小，按照常规工业使用频率计算，数万次开合循环后依然能保持稳定的压紧效果。锁板与底座的连接部位做了防脱设计，调整锁板伸出长度的时候不会完全从支座上脱出，避免安装调整过程中零件散落丢失。整体结构的受力路径非常清晰，扳动手柄时的操作力通过杠杆放大后传递到锁板上，最终转化为对被连接件的垂直压紧力，不会产生侧向的分力推挤被连接件，也就不会导致被连接件出现移位或者安装面变形的问题。在做三维建模的时候，每个铰接部位的转动间隙都按照实际五金件的装配公差做了预留，活动部件的运动行程完全模拟实际产品的扳动角度，导入装配体后可以直接做运动仿真，验证搭扣在开合过程中会不会和周边的结构件产生干涉，不需要设计人员再手动调整活动部件的位置，能直接用于整机的装配验证，也可以作为非标工装设计时的标准件选型参考，直接调用到对应的夹具、舱门结构设计中，减少重复建模的工作量。
