水平式快速夹钳压紧工装结构设计

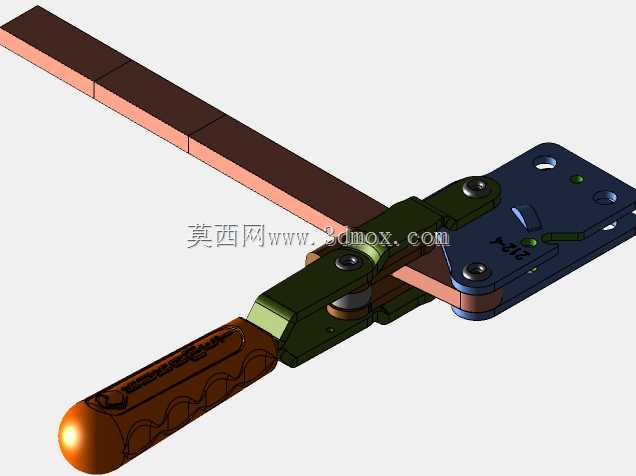

　　这款手动水平式快速夹钳，是工装夹具领域应用极广的标准压紧元件，日常在焊接工装台、木质家具组装工位、PCB板测试治具、钣金件折弯定位工序里都能见到它的身影，核心作用是在工件加工、装配、检测过程中提供稳定的持续压紧力，避免工件受外力偏移，相比传统螺栓压紧的方式，它的操作行程短、锁紧释放动作快，单工位操作耗时能压缩到1秒以内，能大幅提升批量作业的工位效率。从结构设计逻辑来看，它采用的是经典的肘节过死点锁紧原理，整个连杆机构在压臂下压到锁紧位置时，铰接点会越过力的作用死点，此时哪怕操作手柄受到一定的反向冲击力，夹钳也不会自行松脱，只有主动向上扳动手柄带动连杆脱离死点位置，压臂才会抬起释放工件，这种机械自锁特性完全不需要额外增加锁止结构，

　　可靠性经过了几十年工业场景的验证。夹钳的底座采用平直安装面设计，预留了两个沉头安装孔，安装时可以直接通过内六角螺栓固定在工装基板、工作台面或者治具框架上，安装孔的孔位公差按照IT12级设计，能适配多数通用工装的安装孔系，不需要现场二次扩孔调整。压臂部分采用长条形平直压头设计，压头的接触面做了加宽处理，和工件接触时的压强更低，不会在软质工件比如铝件、塑料件、木质板材表面留下明显压痕，如果是压紧表面粗糙度要求高的精加工工件，还可以在压头端面加装橡胶垫或者聚氨酯垫块，进一步降低接触损伤。操作手柄部分做了贴合人手握持的曲面造型，表面增加了防滑纹理，操作人员戴劳保手套操作时也不会打滑，手柄的操作力经过杠杆比优化，

　　正常成年男性单手操作就能输出足够的压紧力，不需要借助加力杆，长时间重复操作也不容易产生手部疲劳。从安装边界尺寸来看，夹钳在完全打开状态下，压臂的抬起高度足够满足常规工件的上下料空间需求，不会出现工件取放时和压臂发生干涉的情况，压臂的伸出长度可以根据实际工位的压紧点位置做适配调整，部分衍生型号还支持压臂长度定制，满足不同进深的压紧需求。在实际选型应用的时候，需要重点关注三个参数：首先是额定压紧力，要根据工件加工时受到的切削力、冲击力来选择对应规格，压紧力余量建议留1.5倍以上，避免加工过程中夹钳受力过载导致松脱；其次是压臂的打开角度，要确认抬起后的空间足够工件顺利取放，尤其是针对高度较高的工件，要避免压臂抬起高度不足导致上下料卡顿；

　　第三是底座的安装孔距，要和现有工装的安装孔位匹配，减少现场改孔的工作量。这款夹钳的所有铰接销轴都做了表面淬火处理，耐磨性能优异，长期反复开合也不会出现铰接点松旷的问题，铰接位置的配合间隙控制在0.1mm以内，锁紧后的重复定位精度能控制在0.2mm以内，完全满足普通焊接、装配、检测工序的定位精度要求，不需要额外增加定位辅助结构。在焊接工位使用时，夹钳的主体金属表面做了氧化发黑处理，能抵御焊接飞溅的烫损，日常维护只需要定期在铰接点滴注少量润滑油，就能保证机构动作顺畅，使用寿命能达到万次以上的开合循环。针对不同的应用场景，这款夹钳还可以搭配不同的压头附件，比如橡胶压头、可调式压头、侧向压头，满足不同形状、不同材质工件的压紧需求，不需要更换整个夹钳本体，就能适配多品种小批量的生产需求，柔性化程度很高。在治具设计过程中，这类标准夹钳的应用能大幅减少非标设计的工作量，不需要从零开始设计锁紧机构，直接选用成熟的标准件，既能缩短治具的设计制造周期，也能降低后期维护的备件成本，是工装设计工程师优先选用的标准压紧元件之一。
