杠杆式快速压紧夹持工装结构设计

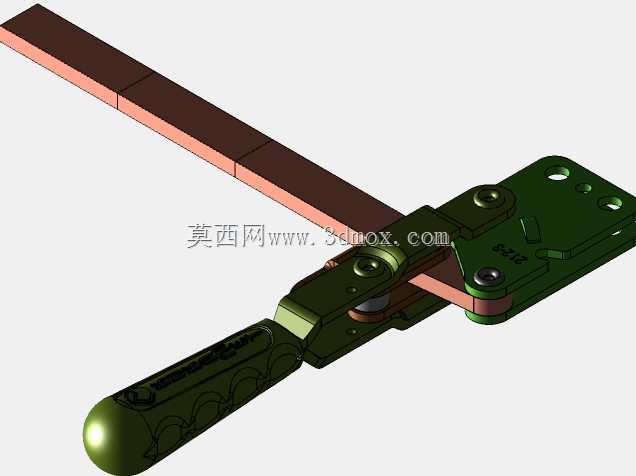

　　这款杠杆式手动压紧夹具，是工装治具领域应用极广的标准压紧类构件，在生产线工位定位、工件焊接装夹、装配工序固定、检测工位夹持等场景中承担核心的快速压紧功能，相比传统螺栓压紧方式，单次装夹动作耗时可压缩至1秒内，能大幅降低批量生产过程中的辅助装夹时间，适配电子组装、五金加工、塑胶件修边、线束定位等多类生产场景的装夹需求。从结构设计逻辑来看，整套机构采用平面四杆机构的死点自锁原理，当压臂下压至锁紧位置时，连杆与驱动臂的铰接点越过机构死点位置，此时即便压紧端受到工件向上的反作用力，机构也不会自行松脱，无需额外增加锁止结构即可保证装夹可靠性，避免加工过程中工件移位带来的尺寸偏差或安全隐患。整套构件的核心受力部件均采用合金结构钢加工，

　　铰接位置配置耐磨衬套，长期反复开合使用也不会出现铰接孔磨损导致的压紧间隙过大问题，压臂末端的压头位置预留了软质压头安装位，可根据被夹持工件的表面材质更换橡胶、聚氨酯或者铜质压头，避免压紧过程中刮伤工件表面，适配不同硬度材质工件的装夹需求。从安装边界来看，夹具底座采用平直安装面设计，预留两个沉头安装孔，可直接通过内六角螺栓固定在工装台板、焊接工装基板或者装配线工位板上，安装孔距符合行业通用快速夹钳的安装尺寸规范，可直接替换同规格的传统卧式快速夹钳，无需重新加工安装孔位，降低产线工装改造的适配成本。压臂的行程设计预留了足够的开合空间，当夹具处于完全打开状态时，压臂抬起高度可满足常规厚度工件的取放需求，

　　无需额外拆卸构件即可完成工件上下料操作，手柄部分采用符合人体工学的弧形轮廓设计，表面做防滑纹理处理，操作人员单手握持下压即可完成锁紧动作，长时间重复操作也不会产生明显的手部疲劳感。在结构细节处理上，所有铰接销轴均采用卡簧限位结构，避免长期使用过程中销轴窜动脱落，构件的棱边位置均做了倒圆角处理，去除加工毛刺，避免操作过程中划伤操作人员手部。压紧力的传递路径经过优化，驱动臂与连杆的铰接点位置经过反复调校，在保证自锁可靠性的前提下，将操作手柄的下压力控制在舒适区间，操作人员仅需施加较小的下压力即可获得足够的工件压紧力，适配不同操作力度的人员使用。这款夹具的压臂采用加长平直杆设计，可根据实际装夹需求调整压头在压臂上的固定位置，

　　适配不同距离的压紧点位，对于多工位并排布置的工装场景，可通过调整压头位置实现单夹具对工件不同位置的压紧，减少工装整体的夹具配置数量，压缩工装制造成本。在实际产线应用中，这类夹具常被用于PCB板测试工位的板件固定、五金件焊接时的拼缝压紧、塑胶件装配时的壳体对位压合、线束加工时的线材定位等场景，相比气动压紧夹具，无需配置气源管路，安装部署更加灵活，适合小型工作站、零散加工工位以及无气源配套的生产场景使用，同时也可作为自动化设备的备用手动夹紧机构，在设备气路故障时临时承担装夹功能，避免生产中断。整套结构的运动间隙经过严格控制，锁紧状态下压紧方向的窜动量控制在0.1mm以内，可满足大部分机加工、装配工序的装夹定位精度要求，对于有更高定位精度要求的场景，也可通过在压头位置增加微调螺栓，实现压紧高度的微米级调整，适配精密加工场景的装夹需求。
