水平式快速夹钳压紧工装结构设计

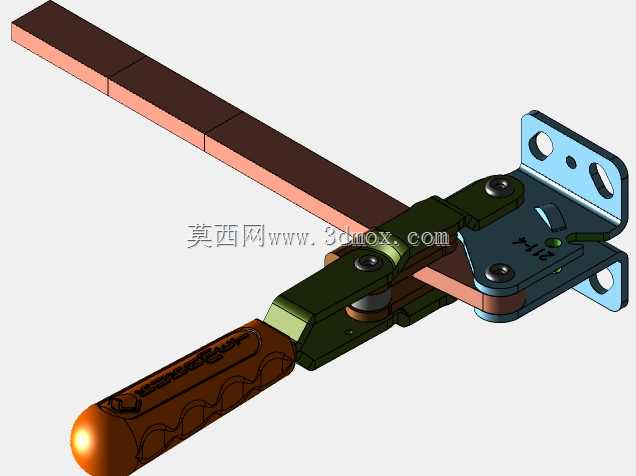

　　这款手动水平式快速夹钳的结构设计，核心围绕工装场景下的快速压紧定位需求展开，在各类工装治具、装配工位、检具定位场景中应用十分广泛，尤其适合需要频繁开合、快速装夹工件的工位，相比传统螺栓压紧方式，操作效率能提升数倍，且压紧力稳定可控，能有效降低操作人员的劳动强度。从结构组成来看，整套夹钳分为安装基座、连杆传动组、操作手柄、压头压臂四个核心部分，安装基座采用带安装孔的法兰式结构，两个长圆形安装孔可适配一定范围的安装位置公差，安装时可通过螺栓直接固定在工装基板或者工作台面上，基座的安装面做了平面度处理，保证安装后夹钳整体的位置精度，不会因为安装基面不平导致压紧时出现偏斜。连杆传动组采用了肘节机构的死点锁紧原理，当手柄下压到锁紧位置时，

　　连杆机构会越过死点，此时即使压紧端受到工件的反向作用力，夹钳也不会自行松脱，无需额外增加锁止结构，这也是快速夹钳能实现稳定压紧的核心设计逻辑，整套连杆的铰接点都做了销轴配合设计，转动间隙控制在极小范围内，避免长期使用后出现旷量导致压紧精度下降。操作手柄部分做了贴合人手握持的曲面造型，表面增加了防滑纹理，操作人员握持施力时不会打滑，手柄的长度经过力学计算，能让操作人员用较小的握力就获得足够的压紧输出力，符合人体工程学的施力角度，下压到位时手柄处于水平状态，不会突出到工装操作面之外，避免工位上的人员误碰或者剐蹭工件。压臂部分采用长条形平直结构，可根据实际被压紧工件的高度调整压头的安装位置，压臂的长度覆盖了常见的工装压紧行程范围，

　　前端的压头可以更换橡胶头、金属平头等不同材质的端头，适配不同表面要求的工件，比如针对表面易划伤的工件可以更换聚氨酯压头，针对需要大压紧力的金属工件则可以更换钢制平压头。从安装边界来看，基座的安装孔距符合行业通用的快速夹钳安装尺寸，可直接替换同规格的现有夹钳产品，不需要重新在工装板上打孔，夹钳在完全打开状态下的抬升高度足够操作人员取放工件，不会出现压臂挡住工件装卸路径的情况，锁紧状态下的整体高度较低，不会占用过多的工装上部空间，适合在空间紧凑的多工位工装板上密集布置。在实际使用场景中，这类夹钳常被用在焊接工装的工件定位、装配线的零部件临时固定、检具上的产品压紧定位、木工加工的工件固定等场景，相比气动、液压压紧方式，

　　手动快速夹钳不需要外接动力源，布置灵活，成本更低，且维护简单，只需要定期在铰接点添加润滑脂就能保证长期顺畅使用，不会出现气动元件漏气、液压元件漏油的问题，在中小批量生产的工装场景中性价比极高。设计过程中对各铰接点的受力做了针对性的强化，销轴采用高强度钢材制作，基座和连杆件都做了应力释放处理，长期反复开合使用不会出现结构变形，保证压紧力的一致性，压臂的刚性经过校核，在额定压紧力下不会出现弯曲变形，避免因为压臂形变导致工件压紧不到位的问题。整套结构的运动轨迹做了干涉校验，手柄开合全过程中不会和基座、安装面发生碰撞，运动顺畅无卡滞，操作人员单手就可以完成夹钳的开合操作，另一只手可以同时取放工件，进一步提升工位的操作效率。
