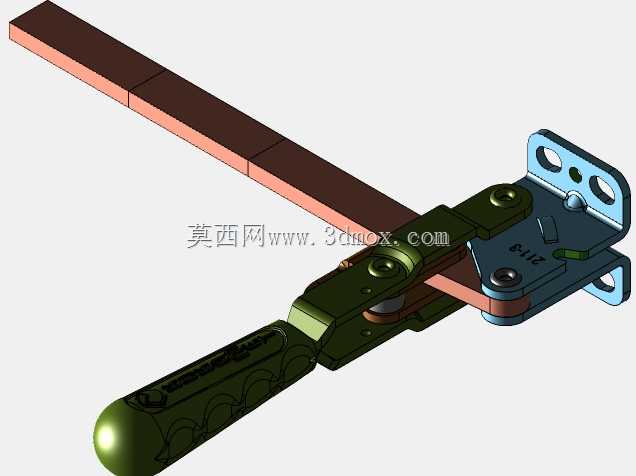

水平式快速压紧锁扣工装夹具结构

　　这款水平式快速压紧夹具，是工装治具、生产线工位、设备舱门固定场景里极为常用的手动夹紧元件，日常在钣金加工工位的工件定位、非标设备的检修门快开固定、线束工装板的压板锁紧、仓储料箱的侧盖锁止场景中都能见到它的应用，相比传统螺栓压紧的方式，它的操作行程短，单次锁紧与释放的动作仅需扳动一次手柄即可完成，能大幅降低工位操作的重复动作耗时，在小批量多品种的加工场景里适配性极强。从结构设计逻辑来看，这套夹具采用了连杆过死点锁止的机械原理，当手柄扳动到锁紧工位时，内部的联动连杆会越过力学死点位置，此时即便压紧端受到持续的反向冲击力，夹具也不会自行松脱，无需额外增加防松结构即可保持稳定的压紧力，避免加工或者设备运行过程中因为振动出现夹紧失效的问题。

　　压紧臂采用了长条形平直压臂设计，压臂的长度预留了足够的安装适配空间，实际使用时可以根据被压紧工件的厚度差异，调整压臂端部的压紧螺栓高度，适配不同厚度的工件装夹需求，压臂表面做了平直度处理，和被压工件接触时不会出现局部应力集中压伤工件表面的情况，针对表面要求较高的钣金件、塑胶件装夹场景，也可以在压臂接触端加装橡胶压头，避免硬接触留下压痕。底座部分采用了带安装孔的折弯式固定结构，两个长圆形安装孔可以适配安装时的位置公差，不需要在安装板上做极高精度的孔位加工即可完成固定，降低安装面的加工精度要求，底座的折弯高度经过计算，预留了足够的手柄扳动空间，操作时不会出现手柄和安装面磕碰的问题。手柄部分做了贴合手部握持的弧形轮廓，

　　表面增加了防滑的凹凸纹理，操作人员戴劳保手套操作时也能稳定发力，不会出现打滑的情况，手柄的扳动角度控制在人体工学舒适范围内，单次操作的发力方向和手腕自然活动方向一致，长时间重复操作也不容易产生手部疲劳。从安装边界尺寸来看，这套夹具在锁紧状态下的整体高度较低，不会占用过多的垂直安装空间，在空间紧凑的工装板内侧、设备舱门的狭窄安装位里也能布置，压臂的伸出长度可以覆盖距离安装底座一定范围的压紧点位，不需要将夹具底座紧贴被压工件安装，给安装位置的选择留出了足够的调整余量。在实际选型应用时，需要根据被压紧工件需要的保持力匹配对应规格的夹具，这款夹具的锁止力可以满足大部分轻载装夹、舱门固定的需求，针对需要更大压紧力的重载加工场景，

　　可以选择同结构原理下的加大规格型号，安装时需要注意底座的固定螺钉强度要匹配夹具的最大锁止力，避免长期受力出现固定螺钉变形导致的夹具松动。这套夹具的所有联动铰接点都做了间隙配合设计，活动部件的转动顺滑无卡滞，长期重复使用也不会出现动作卡顿的问题，铰接位置的铆接结构经过压合处理，不会因为频繁扳动出现销轴松脱的情况，整体结构没有易损的小零件，日常使用不需要频繁维护，仅需要定期在铰接点涂抹少量润滑脂即可长期保持顺畅的操作手感。在通讯设备的机箱舱门固定场景里，这类夹具可以替代传统的螺丝固定，检修时不需要额外工具即可快速打开舱门，大幅提升设备检修的效率；在生产线的焊接工装里，这类夹具可以快速压紧待焊接的钣金件，定位准确且装拆速度快，能有效提升单工位的生产节拍；在家用电器的外壳装配工位，这类夹具可以用来临时压紧待粘合的壳体部件，等待胶水固化的过程中保持稳定的压紧力，不需要额外的固定工装。
