可调式快速压紧杠杆夹钳结构设计

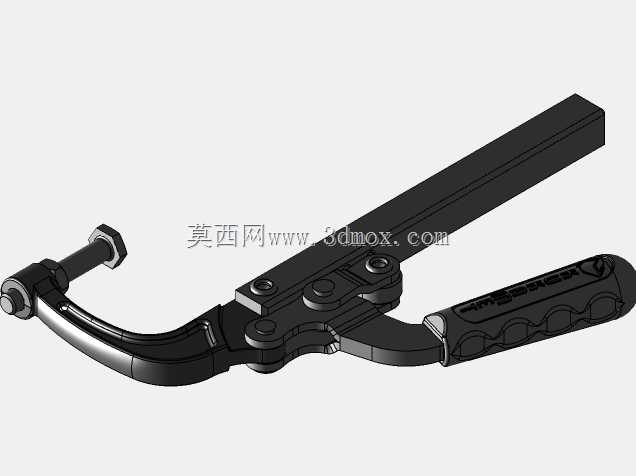

　　在机械加工、装配工位、焊接工装以及小型零部件组对场景中，手动压紧类夹具的使用频率始终占据工装辅具的前列，这类工具不需要外接动力源，依靠操作人员手动施力即可完成工件的快速压紧与释放，适配多品种小批量的柔性生产需求，也能在设备维修、现场临时装夹场景中发挥作用。这款杠杆式夹钳的整体结构采用多连杆铰接布局，核心的力放大逻辑依托杠杆比与连杆死点位置实现，当手柄压合到锁紧位置时，铰接点会越过力的作用线进入自锁区间，此时即便压紧端受到工件的反向反作用力，机构也不会自行松脱，能够持续保持稳定的压紧力，避免加工或装配过程中工件移位。从结构细节来看，夹钳的压臂部分做了弧形弯臂设计，这种造型并非单纯为了外观优化，而是为了避让工件上方的突出结构，

　　在压紧带台阶、带异形凸缘的工件时，弯臂结构可以留出足够的操作空间，不会和工件的非压紧区域发生干涉。压臂前端的压紧螺杆采用螺纹调节结构，操作人员可以根据被压紧工件的实际厚度，旋转螺杆调整伸出长度，适配不同高度差的装夹需求，螺杆端部的压头做了活动铰接设计，压紧时压头端面可以自动贴合工件表面，不会因为螺杆角度偏差导致局部压痕或者压紧力不均。手柄部分的握持区域做了多段圆弧凹陷的防滑造型，贴合人手握持时的指腹轮廓，手动压合时手掌受力分布更均匀，长时间重复操作也不容易产生局部压痛，手柄外侧的包胶结构还能增加摩擦力，手上沾有少量切削液或者油污时也不容易打滑。夹钳的主体铰接位置都采用了销轴加铆接的固定方式，铰接孔的配合间隙控制在合理范围，

　　既保证连杆转动时没有卡滞，也不会因为间隙过大导致压紧位置出现偏移，长期反复使用后铰接位置的磨损量也能控制在工装允许的公差范围内。从安装边界来看，这款夹钳的固定端为长条形平直基座，基座上预留了两个螺栓安装孔，可以直接通过内六角螺栓固定在工装平板、焊接工作台或者专用夹具基板上，安装时不需要额外加工复杂的定位槽，只要保证基座安装面平整，两个螺栓均匀锁紧即可完成固定。基座的长度方向尺寸经过优化，在保证整体结构刚性的前提下，尽可能缩小了安装占用的平面空间，在排布密集的多工位工装板上，也能和其他相邻夹具保持足够的操作间距，不会出现手柄转动时互相干涉的问题。在实际使用场景中，这类夹钳常被用于PCB板焊接时的基板固定、小型钣金件折弯时的侧边压紧、

　　注塑件飞边修整时的工件定位，以及设备装配过程中零部件的临时固定，相比传统的螺栓压板压紧方式，它的装夹效率能提升数倍，操作人员只需要单次扳动手柄就能完成锁紧或松开动作，不需要反复拧动螺栓调整压紧量。设计过程中，各连杆的长度比例经过反复校核，确保在手柄施加常规手动握力的情况下，压紧端能够输出足够的压紧力，同时手柄的扳动行程控制在人手舒适的操作角度范围内，不会出现扳动角度过大导致操作费力的问题。夹钳的整体受力路径经过优化，压紧时的反作用力会沿着压臂、铰接销轴、基座直接传递到安装基板上，连杆本身主要承受拉压应力，不会受到额外的弯曲载荷，既减轻了整体结构重量，也保证了长期使用的结构强度，不会因为反复受力出现连杆变形或者断裂的问题。压臂的弧形轮廓在建模时做了等强度优化，应力集中的铰接位置做了局部加厚和圆角过渡，避免应力集中导致的疲劳损坏，所有棱边位置都做了小圆角处理，操作过程中不会划伤操作人员的手部，符合手动工具的安全设计要求。
