ER系列夹头锁紧螺母结构设计

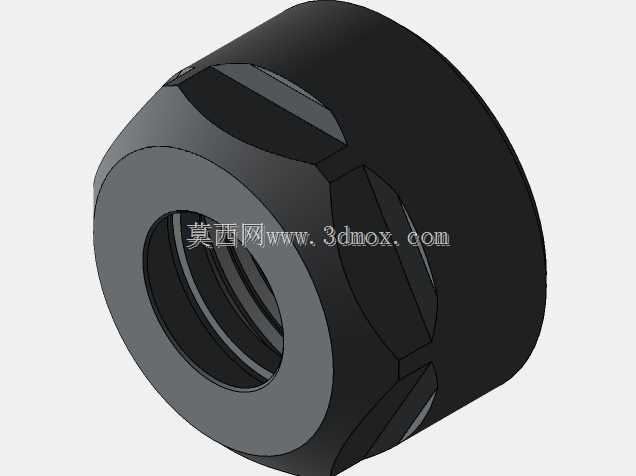

　　在数控加工、精密钻铣、雕刻机作业的场景里，夹头螺母是刀柄系统里不起眼但直接决定装夹稳定性的核心小件，很多一线操机人员都遇到过螺母锁不紧导致ER夹头偏摆、加工振刀的问题，这个夹头螺母的设计，就是针对ER系列弹簧夹头的锁紧需求做的适配结构。日常加工场景里，不管是CNC加工中心的刀柄、精雕机的主轴端，还是小型钻铣设备的刀具装夹端，都需要靠这类螺母把ER弹簧夹头压入刀柄的锥孔内，通过螺母内端面的锥面挤压夹头的外锥面，让夹头均匀收缩抱紧刀具柄部，实现刀具的可靠固定。这个螺母的外圆做了对称的平面槽结构，不是传统的六方外形，这种设计是为了适配勾头扳手的锁紧操作，相比六方螺母，对称平面的受力点更均匀，锁紧时不会因为扳手打滑刮伤螺母外圆，

　　也能在狭小的主轴端部空间里完成操作，不用预留太大的扳手回转空间，适合多主轴并排布置的加工设备使用。从功能特性来看，这个螺母适配ER11、ER16、ER20三个常用规格的弹簧夹头，对应不同的夹头型号做了内锥面的角度匹配，内锥角度严格和ER夹头的外锥角度一致，保证锁紧时锥面完全贴合，不会出现局部应力集中导致夹头变形的问题。内孔的螺纹段是和刀柄端部的外螺纹匹配的，螺纹的公差带选用了中等精度的配合，既保证旋合顺畅不会卡滞，又能避免螺纹间隙过大导致锁紧后螺母偏斜，影响刀具的同轴度。设计的时候特意考虑了动平衡性能，螺母的外圆和内孔做了同轴度约束，壁厚均匀，在高速加工场景下，哪怕主轴转速拉到上万转，螺母也不会因为质量分布不均产生额外的离心振动，

　　这一点对精密加工来说尤其重要，很多普通螺母因为壁厚不均，高速转动时的振动会直接传递到刀具上，导致加工表面出现振纹，刀具寿命也会大幅缩短。安装边界方面，不同规格对应的螺母外径和厚度都做了对应匹配，ER11规格的螺母外径更小，适合小型雕刻机的小直径刀柄使用，不会在加工时碰到工件表面；ER16和ER20规格的螺母厚度适当增加，锁紧时的受力面积更大，能提供更大的锁紧力，适合装夹更大直径的铣刀、钻头，承受更大的切削负载。螺母的端面做了退刀槽设计，螺纹加工时不会在根部出现毛刺，安装时能保证螺母端面和夹头端面完全贴合，不会因为毛刺垫起导致锁紧失效。实际使用中，这类螺母的锁紧力矩不能过大也不能过小，力矩过大会导致夹头过度收缩，夹头的弹性失效，

　　甚至出现螺母螺纹滑牙的问题；力矩过小则会导致夹头抱紧力不足，加工时刀具出现窜动甚至掉刀的情况，这个螺母的壁厚设计刚好能承受对应规格推荐的锁紧力矩，不会在正常锁紧力下出现变形。另外螺母的外圆平面槽的深度也做了优化，既能保证勾头扳手有足够的卡入深度，锁紧时不会滑脱，又不会因为槽过深导致螺母的整体强度下降，在频繁拆装的使用场景下，槽的位置不会出现开裂变形的问题。很多做设备改造的从业者会自己加工这类螺母，但往往忽略了内锥面和螺纹的同轴度要求，做出来的螺母装上之后刀具的跳动超差，加工出来的孔位精度不够，这个三维模型里把各个配合面的形位公差都做了隐含的约束，建模时的基准统一，以螺纹轴线为基准，内锥面和外圆都和这个基准做同轴度要求，端面和基准做垂直度要求，按照这个模型加工出来的零件，装配后能保证刀具的跳动控制在合理范围内，满足精密加工的装夹需求。在非标自动化设备的钻孔、铣削工位设计中，选型这类夹头螺母的时候，只需要匹配对应刀柄的螺纹规格和ER夹头型号，就能直接套用，不用再重新绘制螺母的外形和配合尺寸，能节省大量的建模时间，也能避免因为尺寸绘制错误导致加工出来的零件无法装配。
