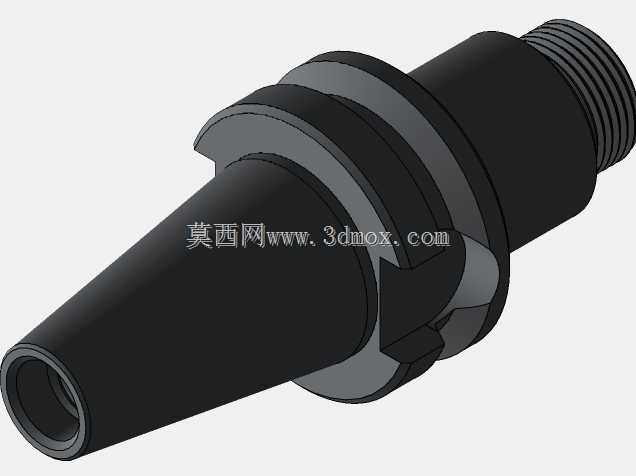

BT30锥柄ER夹头夹持心轴结构设计

　　在数控铣削、钻削加工场景中，主轴与刀具的连接刚性直接决定加工精度与切削稳定性，BT30锥柄作为中小型加工中心、雕铣机最常用的主轴接口标准，其配套的ER夹头心轴是实现不同直径刀具装夹的核心过渡部件。这款心轴的锥柄部分严格遵循BT30接口的7:24锥度公差要求，锥面表面粗糙度控制在Ra0.8以内，保证与主轴锥孔贴合时的接触面积不低于90%，避免高速旋转时出现锥面贴合不良导致的振刀问题。心轴靠近锥柄大端的法兰端面设计有两个对称的驱动卡槽，与主轴端的驱动键配合传递切削扭矩，卡槽的位置度公差控制在0.02mm以内，保证换刀时机械手抓刀定位的准确性，同时法兰端面的平整度要求达到0.01mm，与主轴端面贴合后能形成可靠的轴向定位，

　　抵消锥面配合在高速下的微量扩张带来的轴向窜动。心轴的尾部设计有外螺纹段，用于配套ER螺母的旋合锁紧，螺纹精度采用6g级公差，保证螺母旋合顺畅无卡滞，螺纹根部设计有退刀槽，避免应力集中导致的螺纹断裂，同时退刀槽的圆角半径经过优化，能承受ER螺母锁紧时产生的轴向压紧力。心轴内部为贯通的内孔结构，内孔直径根据适配的ER夹头系列做了阶梯设计，靠近锥柄端的内孔用于安装ER夹头的定位锥面，锥度与ER夹头的外锥度完全匹配，保证夹头装入后能自动定心，内孔的圆柱度公差控制在0.005mm以内，避免夹头装入后出现偏斜导致的刀具跳动超差。这款心轴可适配ER11、ER16、ER20三个系列的夹头，对应不同的夹持直径范围，覆盖了从小直径的中心钻、

　　钻头到大直径的立铣刀、铰刀的装夹需求，不同规格夹头对应的心轴内孔深度经过精确计算，保证夹头装入后端面与心轴端面的距离符合ER夹头的安装标准，避免螺母锁紧时夹头过度收缩导致的弹性失效。心轴的整体材质选用40Cr合金钢，经过调质处理后硬度达到HB280-320，锥柄部分和内锥孔部分经过高频淬火处理，硬度达到HRC45-50，保证长期使用后的耐磨性，避免反复换刀导致的锥面磨损影响配合精度。在实际安装使用时，需要先将心轴锥柄和主轴锥孔擦拭干净，避免铁屑、灰尘进入配合面导致的贴合不良，装入主轴后通过主轴内部的拉钉拉紧心轴尾部的拉钉螺纹，拉紧力控制在机床规定的范围内，避免拉紧力过大导致心轴变形或拉紧力过小导致加工时心轴窜动。安装ER夹头时，

　　需要先将夹头压入ER螺母内的卡槽，再将刀具插入夹头内孔，最后将螺母旋合在心轴尾部的螺纹上，使用扭矩扳手按照对应ER螺母的规定扭矩锁紧，避免锁紧扭矩过大导致夹头碎裂或螺母螺纹滑牙。这款心轴的外形尺寸经过优化，在保证刚性的前提下尽量缩短了心轴的悬伸长度，悬伸长度控制在70mm以内，减少了刀具装夹后的悬臂长度，提高了切削时的系统刚性，适合进行钢件、铝合金等材料的中低速切削加工，也可用于非金属材料的高速雕铣加工。在日常维护中，每次换刀后需要检查心轴锥面是否有磕碰、拉毛的痕迹，若出现轻微损伤可使用油石进行修磨，损伤严重时需要及时更换心轴，避免损伤主轴锥孔；每次锁紧螺母前需要清理螺纹部分的切屑和切削液，避免杂质进入螺纹导致的锁紧扭矩不准确；定期检查心轴内锥孔的清洁度，避免切屑进入内锥孔导致夹头定位不准，影响加工精度。
