嵌入式品字尾AC电源输入插座结构

　　这款嵌入式电源输入接口，是各类台式工业设备、桌面型电子装置、小型工控终端上最常见的市电输入部件，日常做设备结构布局时，这类接口的安装位往往是外壳结构设计阶段就要提前预留边界的核心点位，毕竟它直接关联设备的市电接入可靠性，也涉及安规距离、插拔受力、外壳开孔匹配等多个实际工程问题。从实际应用场景来看，这类接口广泛覆盖从桌面型3D打印机、小型激光雕刻机、台式测试仪器，到工控柜内置辅助电源模块、商用显示终端、小型医疗辅助设备的市电输入环节，相比外露式的接线端子，这种一体化插座的防护性更好，也能避免用户接线时的误操作，适配标准品字尾电源线，通用性极强，不用额外定制专用接插件，供应链成熟度高，批量采购的成本可控，也方便终端用户后期更换电源线。

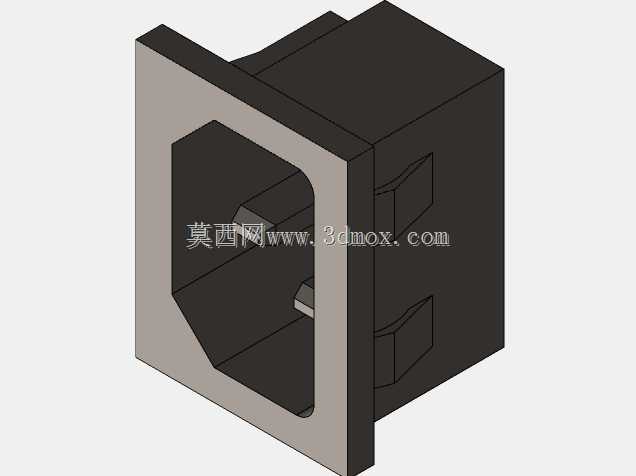

　　从功能特性上看，这款插座采用带法兰面板的嵌入式安装结构，插座主体为方形壳体，前端法兰面为金属质感的安装面板，中间开出适配品字插脚的避让空腔，内部三个导电接片分别对应火线、零线、地线的接插位置，其中接地脚的位置更长，插入时优先接通地线，拔出时最后断开，满足安规设计的基本要求。插座壳体两侧设计有对称的弹性卡扣结构，安装时直接从外壳外侧推入预先开好的对应方孔，卡扣会自动卡在外壳钣金或者塑料壳体的内壁上，不需要额外打螺丝固定，装配效率很高，适合流水线批量装配的生产场景；卡扣的弹性行程经过适配，能兼容1.0mm到2.5mm厚度的外壳板材，不管是冷轧钢板做的工控外壳，还是ABS注塑的桌面设备外壳，都能卡接牢固，

　　正常插拔电源线的时候不会出现插座被顶入设备内部的情况。做三维结构设计的时候，这个模型的安装边界是重点参考内容：首先前端法兰面的外形尺寸要比壳体安装孔大一圈，法兰厚度控制在1.5mm左右，装配后法兰面能完全贴住设备外壳外表面，不会留下明显缝隙，也能阻挡灰尘、溅水从安装缝隙进入设备内部；插座主体的伸入长度要提前和设备内部的布局做干涉检查，尤其是插座尾部的接线焊片或者接线端子位置，要预留足够的接线空间，避免和内部的电源板、结构支架产生干涉，同时要保证接线后线缆的弯曲半径满足要求，不会因为线缆硬折导致铜线断裂。另外插接口的内部导向斜面设计也很关键，插入口的边缘做了小角度的倒角引导，用户插电源线的时候不需要完全精准对位，

　　顺着斜面就能把插头顺利推入，减少插脚怼偏导致的插脚变形、内部接片移位问题。设计时还要注意安装孔的中心高度，通常这类插座的安装中心距离设备底面高度不小于15mm，避免桌面的积水、灰尘堆积在插口位置，同时插口的朝向要避开设备的散热出风口，防止热风长期直吹加速插座塑料壳体的老化。从结构强度来看，插座的法兰面板和内部插片固定座采用分体式结构，法兰面板采用耐磨的金属材质，能承受多次插拔的摩擦损耗，内部的插片固定座采用耐高温的绝缘工程塑料，满足接插通电时的耐热要求，即使长时间满负载通电，内部温升也不会导致塑料件变形。在做设备的安规校验时，这个模型的带电部件距离外壳的爬电距离、电气间隙都能满足常规民用、工业设备的安规要求，不用额外做绝缘隔离处理，能缩短产品的安规认证周期。实际选型搭配时，这款插座可以根据设备的负载电流选择对应规格的内接片，常规10A规格就能满足大多数220V输入、功率2000W以内的设备使用，如果是大功率设备可以更换16A规格的内芯，安装尺寸完全通用，不用修改外壳开孔，提升了结构的通用性。
