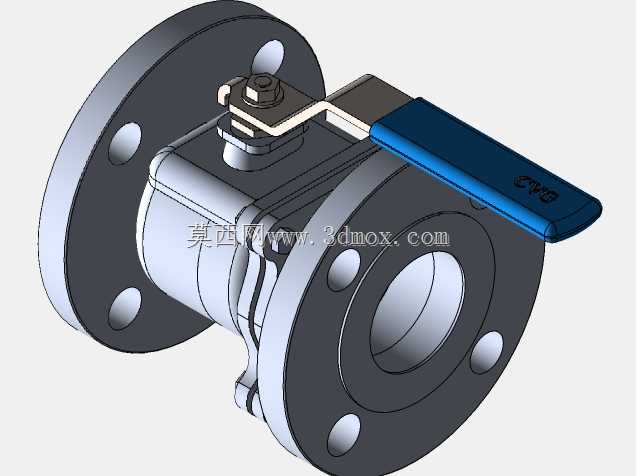

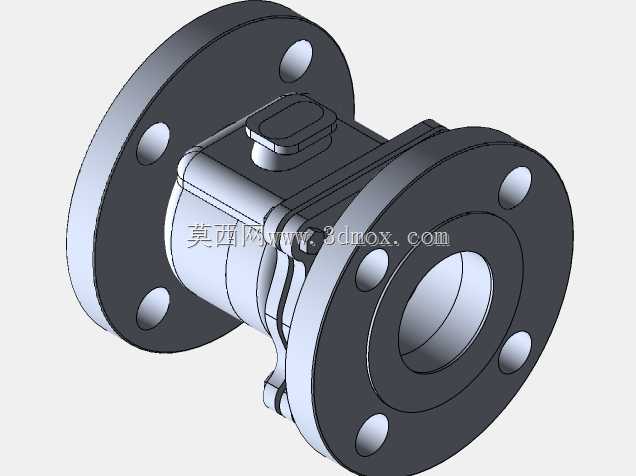

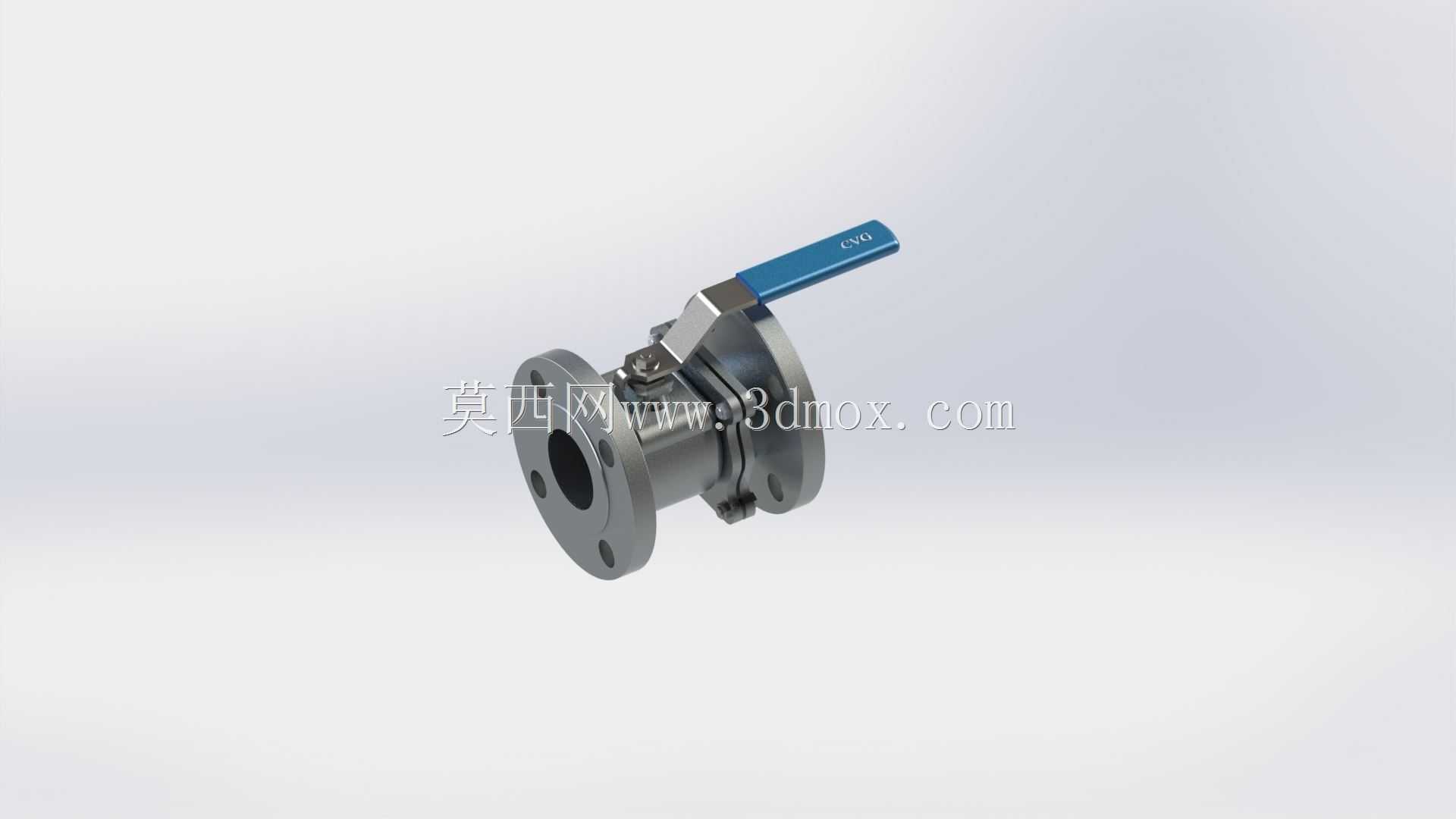

法兰式手动焊接球阀三维结构设计

　　在石化输送管网、市政给排水管线、工业制程流体回路的搭建与改造场景里，这类带法兰连接端的手动焊接球阀是管路通断控制的核心基础部件，区别于螺纹连接的小通径球阀，法兰焊接结构的适配场景更偏向中高压、大管径的固定管路布设，安装时法兰端与配对管法兰通过螺栓紧固，焊接端可直接与对应管径的金属管路熔接固定，双重连接结构既保证了连接强度，也降低了长期运行中接口渗漏的风险。从结构设计逻辑来看，这款球阀采用浮动式球芯结构，球芯与上下游阀座的密封面采用硬密封搭配软密封的复合设计，低压工况下软密封层提供零泄漏的密封性能，中高压工况下介质压力推动球芯压紧下游侧密封面，硬密封层承担高压下的密封载荷，避免软密封材料被高压流体冲蚀损坏。手柄驱动端采用扁方连接结构，

　　手柄与阀杆的配合处设置了防松卡簧，避免频繁开关过程中手柄滑脱，阀杆与阀体之间设置了多层填料密封结构，填料压盖通过两个对称螺栓压紧，可在长期运行出现微渗时在线压紧填料，无需拆解整个阀门即可完成密封维护。从安装边界尺寸来看，法兰端的螺栓孔分布完全匹配对应压力等级的国标法兰尺寸规范，法兰密封面采用凸面结构，可适配缠绕式垫片、金属包覆垫片等多种密封垫片，阀门整体结构长度符合行业通用的安装尺寸要求，可直接替换同通径同压力等级的同类型球阀，无需调整现有管路的安装间距。阀体流道采用全通径设计，流道内径与连接管路内径保持一致，流体通过时的压损极小，不会在阀腔内部形成积液死角，适合输送洁净流体、含少量固体颗粒的浆料等多种介质，

　　避免介质残留导致的阀腔结垢、腐蚀问题。在实际选型应用中，这类球阀的开关角度为90度，手柄转动90度即可完成全开全关操作，手柄上的标识块可直观显示阀门的开关状态，避免现场操作时的误判，阀杆的防飞出结构设计，即使在阀腔内部异常升压时，阀杆也不会被内部压力顶出造成安全事故。建模过程中对所有配合面的公差做了对应设置，球芯与阀座的配合间隙控制在合理范围，既保证开关动作的顺畅性，也避免间隙过大导致的密封失效，阀体与左右端盖的连接螺栓分布做了等强度设计，每个螺栓承受的压紧力均匀，避免局部压紧力不足导致的端面渗漏。手柄的长度设计经过力矩核算，在额定工作压力下，操作人员无需借助加力杆即可手动完成开关操作，同时手柄的操作空间预留充足，

　　安装后不会因为旁边布设其他管路部件导致手柄无法转动。焊接端的坡口尺寸符合管道焊接规范，现场焊接时可直接与管路对口焊接，无需额外加工坡口，焊接时阀座密封面距离焊接端的距离足够，可避免焊接高温传导至密封面导致密封材料烧损。
