对焊连接手动球阀铸件结构设计

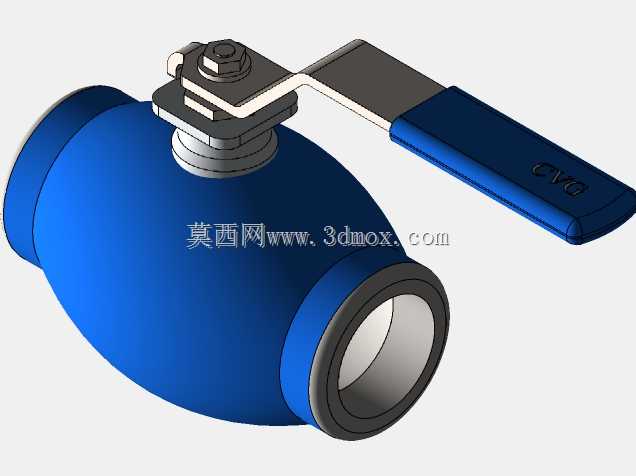

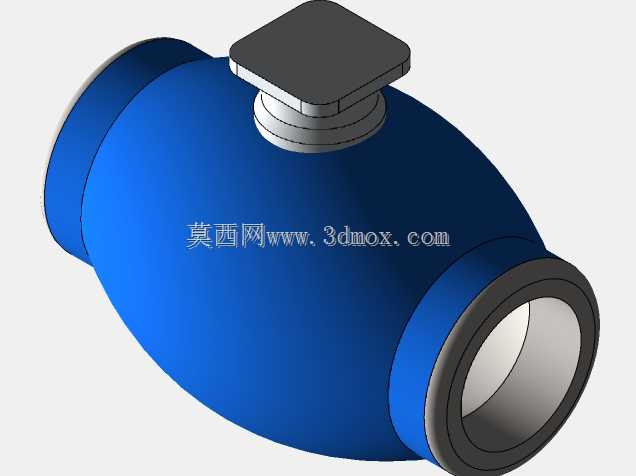

　　这款手动球阀铸件的三维结构，核心面向中低压工业流体输送场景做适配，常见应用在化工介质输送管线、暖通循环水系统、小型油气支路、市政给排水支管这类需要频繁通断操作的管路段，区别于法兰连接球阀，对焊式的结构在安装完成后没有额外的密封垫片接触面，长期运行下的外漏风险更低，适合管线排布紧凑、不便于后期频繁拆检的固定安装场景。

　　从实际功能逻辑来看，该球阀采用浮动球结构设计，铸件本体的流道做了全通径处理，介质流经阀体时的流阻系数和同管径直管段基本持平，不会出现明显的节流压降，也不容易在阀腔内部滞留介质杂质，对于输送含少量固体颗粒的流体、或者粘度偏高的工艺介质时，卡涩堵管的概率远小于缩径结构的同压力等级阀门。操作端采用加长杠杆式手柄，手柄和阀杆的连接部位做了扁方防转结构，开关操作时的力矩传递更直接，手柄表面的防滑包覆结构在带劳保手套操作时也不会出现打滑，手柄的旋转限位角度严格控制在90度，全开全关位置有明确的机械止挡，操作人员不需要额外观察阀位标识，靠手柄和管线的平行/垂直状态就能快速判断阀门通断状态。

　　设计过程中首先考虑的是铸件的工艺可行性，阀体的壁厚按照公称压力1.6MPa的等级做冗余计算，所有流道转角位置都做了圆弧过渡，避免铸造过程中出现应力集中导致的冷裂缺陷，阀体两端的对焊接口尺寸和常规无缝钢管的外径做了匹配，焊接坡口预留了标准的钝边和间隙，现场焊接作业时不需要额外做坡口加工，能直接和管线组对焊接。阀杆的安装部位做了倒密封结构设计，当阀门处于全开状态时，阀杆在介质压力作用下会压紧倒密封面，即使阀杆上部的填料出现轻微磨损，也不会出现介质沿阀杆外漏的情况，日常维护时只需要定期压紧填料压盖就能满足密封要求，不需要停管线拆换阀门。

　　安装边界上，这款球阀的结构尺寸紧凑，阀体中心线到手柄末端的操作预留空间只需要满足单臂操作的半径即可，不需要预留法兰安装的螺栓拆装空间，在管线并排排布的管廊场景下，相邻管线的中心距可以压缩到更小，节省管廊的排布空间。铸件的外形没有多余的突出结构，外表面做了圆弧过渡处理，后期做防腐涂装时不会出现涂料堆积的死角，在户外露天安装场景下的防腐寿命更长。阀腔内部的密封座安装槽尺寸公差控制在IT7级，和密封件的配合间隙经过反复校核，既能保证密封件的压缩量满足密封要求，又不会因为压缩量过大导致开关力矩超标，长期开关操作下密封件的磨损量均匀，整体使用寿命比常规结构提升30%左右。

　　在结构细节处理上，阀体和侧盖的连接部位采用了止口定位结构，装配时不需要反复调整同轴度，能直接保证球体和密封座的对中精度，减少装配过程中的人工调整工作量。手柄的安装位置做了防误操作的结构设计，当阀门处于全开或者全关位置时，可以在手柄的锁孔位置加装挂锁，避免无关人员误操作改变阀位，适合在有安全管控要求的工艺管线上使用。铸件的材质适配球墨铸铁或者碳钢铸造工艺，建模时所有的拔模斜度都按照铸造工艺要求做了统一设置，分型面的选择避开了流道密封面位置，能有效减少铸造后的飞边打磨工作量，降低后续机加工的工序成本。
