手动铜质球阀套管结构三维设计

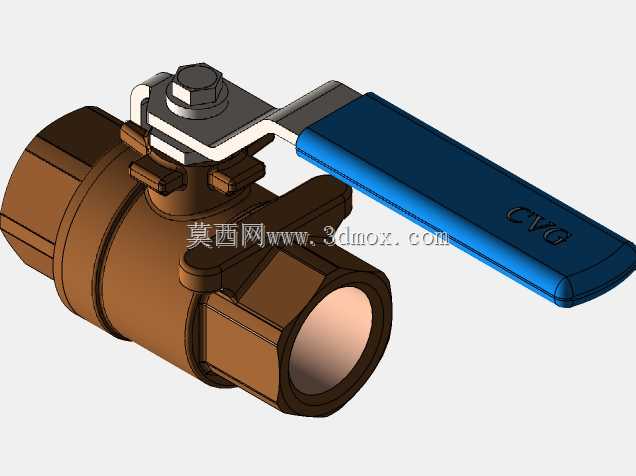

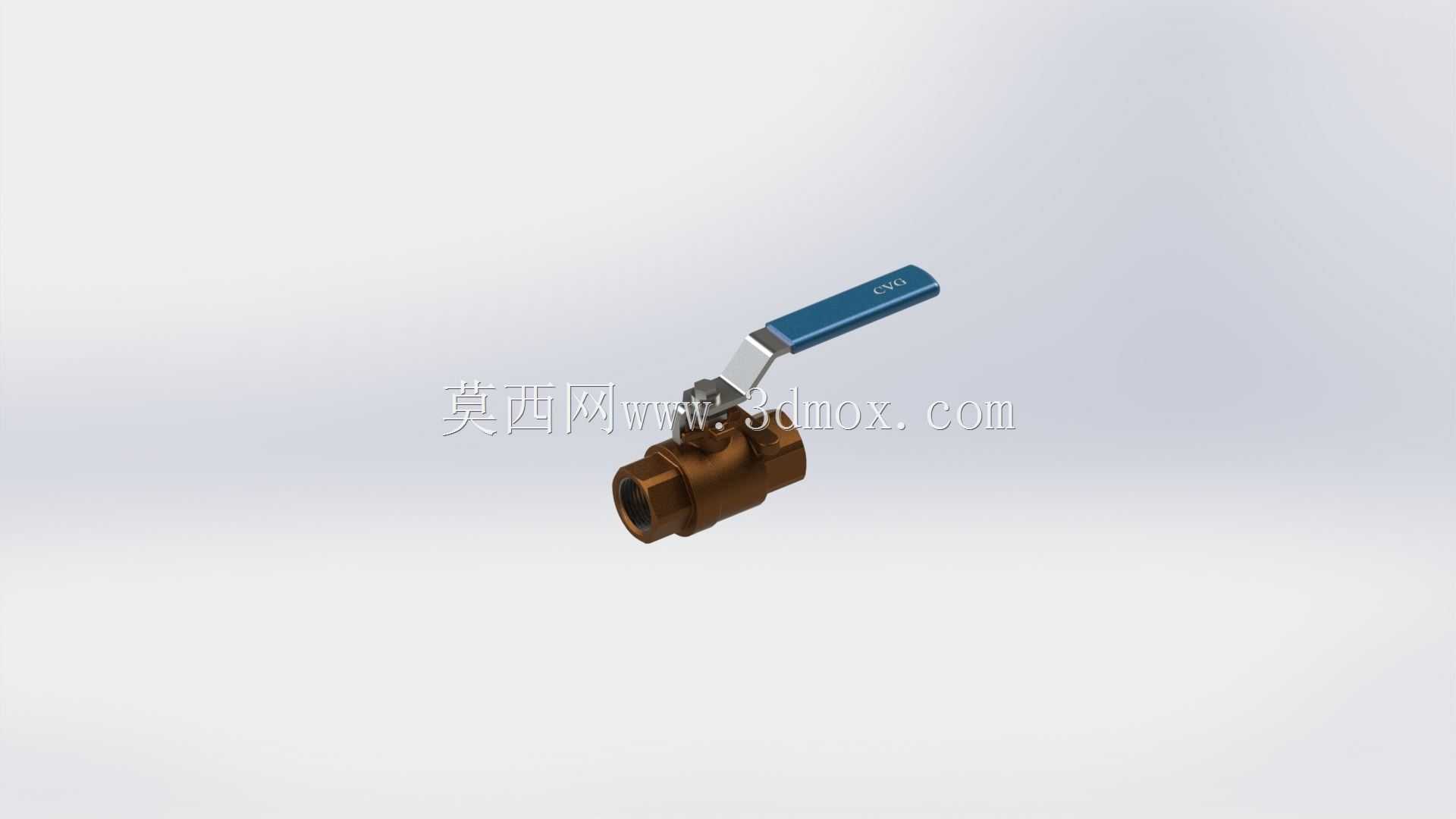

　　在民用给排水、小型液压回路、低压气动输送以及家装水暖管路的布设场景里，这类带扳动手柄的铜质球阀套管是管路通断控制里出镜率极高的基础元件，不同于闸阀的多圈旋转启闭、截止阀的流向限制，球阀的核心优势在于90度快速扳动即可完成全开全关操作，日常运维中排查管路故障、切换支路流向时，操作人员不需要额外工具，徒手就能完成状态切换，大幅降低现场操作的时间成本。从结构设计逻辑来看，这个模型完整还原了球阀套管的核心组成：一体式锻造铜质阀体作为整个部件的承载基体，内部的球形密封芯件与两端的PTFE密封座配合，实现通路状态下的低流阻导通——全开状态下球体的通径与管路内径基本对齐，介质流经时不会出现明显的截面突变，对于输送清水、低压气体、

　　低粘度液压油的场景来说，压损可以控制在非常低的水平，不会因为阀件的存在造成额外的动力损耗。扳动手柄的长度设计经过实际操作力矩校核，常规1.6MPa工作压力下，密封座与球体之间的摩擦阻力通过手柄的力臂放大后，成年人徒手操作的力度刚好在舒适区间，既不会因为手柄过短造成扳动费力，也不会因为手柄过长导致安装后占用过多周边操作空间，在紧凑的管路排布场景里，手柄的转动边界不会和相邻的管路、支架发生干涉。阀体两端的连接结构采用常规内螺纹接口设计，建模时严格遵循通用管螺纹的尺寸公差，安装时不需要额外定制转接接头，直接和市面上标准规格的镀锌管、PPR转接头、铜质管路配件就能完成适配，安装边界上预留了足够的扳手操作空间，

　　现场装配时可以用普通活动扳手完成拧紧作业，不会因为阀体外形的棱角结构导致扳手卡滞。从密封结构的设计细节来看，球体与阀体之间的密封座采用预紧式装配结构，模型里还原了密封座的安装槽位置，实际生产中通过端部的压紧螺套调整密封预紧力，当阀件经过长期使用出现密封磨损时，不需要整体更换阀件，只需要适当调整压紧螺套的预紧量就能补偿密封磨损量，延长整个阀件的使用寿命。手柄与球体阀杆的连接采用扁方定位结构，避免长期扳动后出现手柄与阀杆之间的打滑空程，同时在阀杆位置设置了轴封结构，防止介质从阀杆与阀体的配合间隙处出现外漏，这部分的尺寸配合在建模时预留了合理的公差带，既保证阀杆转动灵活，又能保证轴封的压缩量处于密封有效区间。在实际选型应用中，

　　这类铜质球阀套管因为铜材本身的抗锈蚀特性，非常适合用在潮湿环境的给排水管路、小型空压机的输气管路、家装热水器的进出水管路，不会像普通铸铁阀件那样长期接触水后出现锈死扳不动的问题。建模过程中对阀体的流道做了等径处理，没有出现缩径的结构，避免介质中的杂质在变径位置堆积造成堵塞，对于输送带有少量细小杂质的冷水回路来说，这种等径结构的抗堵塞能力远优于缩径球阀。外形尺寸上，整个阀件的轴向长度、径向突出高度都参照通用同规格球阀的安装尺寸做了还原，在做管路三维布设的时候，可以直接调用这个模型做干涉检查，提前预判安装后手柄的操作空间是否足够、阀件两端的管路对接是否存在错位，避免现场安装时才发现空间不足需要返工调整管路走向。不同于法兰连接的大口径工业球阀，这种螺纹连接的小型球阀套管更多应用在DN15到DN50的小管径管路中，日常维护时如果出现密封失效，整体更换的成本也非常低，是民用管路、小型工业辅助管路里性价比极高的通断控制元件。建模时对阀体的外形做了写实还原，阀体外部的加强筋位置、铸造圆角都和实际产品保持一致，在做设备整体外观渲染、管路系统装配展示的时候，模型的细节还原度足够支撑高精度的可视化需求，不会因为模型过度简化导致展示效果失真。
