1206封装贴片式陶瓷电容器三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，1206封装的贴片电容是板级电路里应用占比极高的被动元器件，这类元件的三维建模精度，直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型、回流焊工艺仿真的最终效果，很多刚接触板级结构设计的工程师容易忽略这类小尺寸元件的建模细节，往往只拉一个方块代替，等到实际做DFM检查时才发现干涉、焊盘匹配度不足的问题。

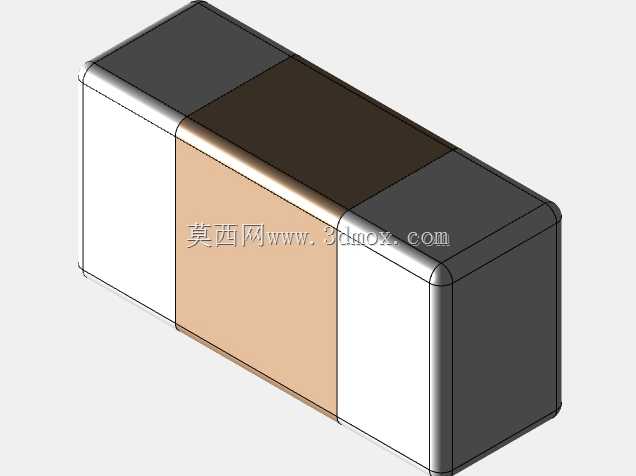

　　这款1206电容的三维结构完全按照实际量产元件的尺寸边界构建，整体为长方体塑封结构，两端是金属化端电极，中间是陶瓷介质本体，建模时特意还原了端电极与陶瓷本体衔接处的微小圆角，这个细节很多通用封装库都没有体现，但在做高密度板卡的装配干涉检查时，这个圆角的存在会直接影响元件与周边走线、相邻元件的安全间距判定——实际量产中1206电容的端电极镀层有一定厚度，端角位置并非锐利直角，如果建模时做成直角，计算出的安全间距会比实际装配需要的间距小0.1mm左右，在0.5mm间距的高密度布局里，这个误差足以导致生产时元件与相邻阻焊层刮蹭，引发焊接偏移。

　　从实际应用场景来看，1206封装的电容容值覆盖范围从几pF到上百μF，耐压等级从16V到1kV不等，常被用在电源输入端口的滤波、信号通路的去耦、功率回路的缓冲吸收位置，相比0805、0603更小封装的电容，1206的封装尺寸更大，能承载的纹波电流更高，抗机械应力能力更强，在工业类板卡、车载电子模块这类对可靠性要求更高的场景里，1206封装的电容选型占比会比消费类数码产品高很多。建模时严格遵循了JEDEC标准里的1206封装尺寸规范，本体长度控制在3.2mm±0.1mm，宽度1.6mm±0.1mm，本体厚度根据常规厚膜陶瓷电容的量产尺寸设定为1.2mm，两端电极的宽度各为0.5mm，电极伸出本体底面的高度控制在0.05mm，这个尺寸是实际焊接后焊锡爬升的预留空间，在做PCB的3D装配检查时，这个高度差能准确模拟元件焊接完成后与PCB板面的实际间隙，避免出现模型贴死板面、无法识别焊锡层空间的问题。

　　设计建模思路上，没有采用简单的拉伸凸台一次性成型，而是将陶瓷本体、两端金属电极拆分为三个独立的实体部分，分别赋予对应的材质属性，陶瓷本体部分设置为哑光浅米色的陶瓷材质，两端电极设置为亮面锡镍镀层的金属材质，还原了实际元件的外观质感，这样拆分的另一个好处是在做热仿真分析时，可以单独给电极部分设置金属导热参数，陶瓷本体设置陶瓷介质的导热系数，更贴近元件实际工作时的热传导路径——贴片电容工作时的热量主要通过两端电极传导到PCB焊盘散热，本体部分的散热占比不到20%，如果建模时把整个元件做成一个整体实体，热仿真的结果会和实际测试值出现明显偏差。

　　在安装边界的设定上，模型底部严格对齐焊盘的顶面基准，两端电极的底面与PCB焊盘的接触面完全匹配标准1206封装的焊盘尺寸，焊盘宽度设计为1.8mm，长度0.7mm，焊盘内侧间距1.8mm，完全符合IPC-7351B的表面贴装设计规范，在导入PCB设计软件时，不需要额外调整元件的坐标原点，模型的原点已经设置在元件本体底面的几何中心，和绝大多数EDA软件的封装原点规则匹配，能直接调用到布局文件中做干涉检查。很多工程师在做板卡3D装配时，经常遇到导入的元件模型原点偏移、尺寸不对的问题，需要手动调整位置，这款模型在构建时就提前对齐了行业通用的封装基准，能省去大量调整的时间。

　　另外，建模时特意还原了陶瓷本体表面的细微磨砂质感，没有做成高光亮面，因为实际量产的陶瓷电容本体是高温烧结而成，表面是哑光的陶瓷质感，不会出现镜面反光的效果，这个细节虽然不影响尺寸检查，但在做产品的整机渲染、对外展示的装配爆炸图时，能让整体的视觉效果更贴近真实产品，不会因为元件质感失真拉低整个设计的展示效果。对于需要做SMT产线虚拟调试的用户来说，这款模型的外形轮廓精度足够支撑贴片机的吸嘴路径仿真，模型顶部的平面度控制在0.02mm以内，和实际元件的顶面平面度一致，能准确模拟吸嘴拾取元件时的接触状态，不会出现模型表面凹凸导致吸嘴拾取判定失败的问题。
