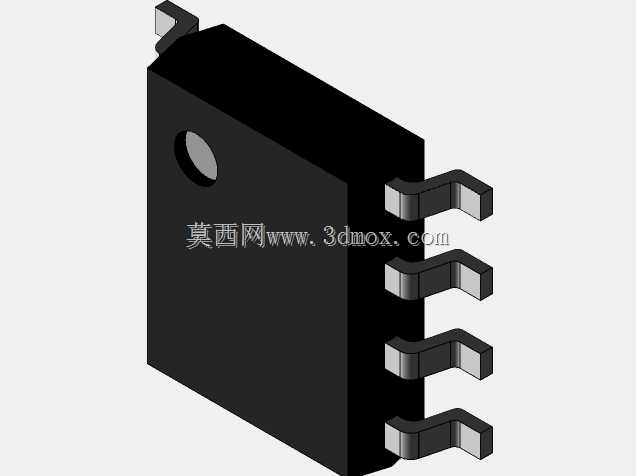

SOIC-8封装XL1509电源芯片三维结构

　　在消费类通讯终端、工业控制板卡、便携检测设备的PCB布局阶段，SOIC-8封装的XL1509是应用频次极高的降压型电源转换器件，这类贴片封装芯片的三维结构建模精度，会直接影响后续PCB装配干涉检查、SMT钢网开孔设计、整机结构堆叠的合理性。做这类元件建模时，首先要明确实际生产中的安装边界：SOIC-8封装的引脚为鸥翼型结构，引脚共面度是建模时必须严格控制的参数，实际生产中引脚共面度偏差超过0.1mm就会导致SMT焊接时出现虚焊、立碑缺陷，因此建模时不能只做外观示意，要还原引脚的弯折弧度、引脚末端的焊盘接触平面，以及塑封本体与引脚的相对位置公差。

　　从实际应用场景来看，这类8脚贴片电源芯片常被布置在PCB板的电源输入端口附近，周边会搭配电解电容、贴片电感、续流二极管等外围器件，建模时还原的本体高度、引脚外伸尺寸，能帮助结构工程师在做整机壳体设计时，提前规避壳体内部加强筋与芯片本体的干涉问题，尤其是在薄型手持通讯设备中，板上元件的高度冗余通常只有0.2-0.3mm，任何尺寸偏差都可能导致壳体装配后压损元件。塑封本体侧面的散热凹槽设计也需要在模型中准确体现，这个结构并非装饰特征，实际生产中该凹槽对应塑封模具的定位销位置，同时在回流焊过程中，该结构能减少塑封体的热应力形变，避免引脚受应力拉扯出现焊点开裂。

　　建模过程中需要注意，SOIC-8封装的引脚间距为1.27mm标准节距，每侧4个引脚的中心距偏差不能超过0.05mm，否则在做PCB装配仿真时，会出现引脚与焊盘对位偏移的误判。塑封本体的边角倒角也不能忽略，实际元件的塑封边角存在0.1-0.15mm的自然脱模倒角，若建模时做成直角，在做整机跌落仿真时，会错误计算芯片本体与周边结构的碰撞应力，导致仿真结果与实际测试出现偏差。另外，本体上的定位标记（圆形凹点）位置也需要准确还原，这个标记是SMT贴装时的视觉识别点位，标记的深度、直径尺寸如果建模偏差过大，会影响贴片机的视觉识别精度，导致贴装坐标偏移。

　　从设计思路上来说，这类标准封装元件的建模不需要做过度的细节刻画，但所有与装配、焊接、散热相关的特征必须完整保留：比如引脚根部与塑封体结合处的溢胶轮廓，实际生产中这个位置的微小凸起会影响引脚焊盘的爬锡距离，建模时保留该特征能帮助工艺工程师提前评估焊膏印刷的钢网厚度是否合适；塑封本体的表面粗糙度不需要做纹理渲染，但要保证本体的长宽高尺寸完全符合JEDEC标准的SOIC-8封装规范，本体宽度3.9mm、长度4.9mm、含引脚总宽度6.0mm的尺寸边界必须严格卡准，这些尺寸是PCB布局时元件封装库的核心校验参数。

　　在通讯类设备的设计中，这类电源芯片通常会紧邻通讯模块布置，芯片本体的高度如果建模偏高，会导致通讯模块的屏蔽罩无法顺利扣合，出现屏蔽罩顶起的问题，进而影响模块的EMC防护效果。同时，引脚的弯折角度要还原实际元件的成型角度，通常鸥翼引脚的弯折角度为45度左右，引脚末端的平直段长度控制在0.5-0.7mm，这个平直段是与焊盘接触的核心区域，建模时如果省略该段的平直特征，在做焊点可靠性仿真时，无法准确模拟焊点的受力分布，会导致热循环寿命测试的仿真结果失真。

　　另外需要注意，这类芯片的塑封本体与引脚的材质膨胀系数不同，在高低温循环工况下，引脚的弯折结构能吸收部分热应力，建模时准确还原引脚的弯折半径，能帮助可靠性工程师更准确地评估焊点的疲劳寿命，尤其是在户外通讯设备中，工作环境温度跨度可达-40℃到85℃，引脚的应力释放结构是保证长期焊接可靠性的关键。建模时不需要还原芯片内部的晶圆、引线键合等结构，只需要保留外部所有与装配、测试、焊接相关的外部特征即可，既能满足结构设计阶段的干涉检查需求，也能控制模型的轻量化程度，避免整板装配时模型文件过大影响操作流畅度。
