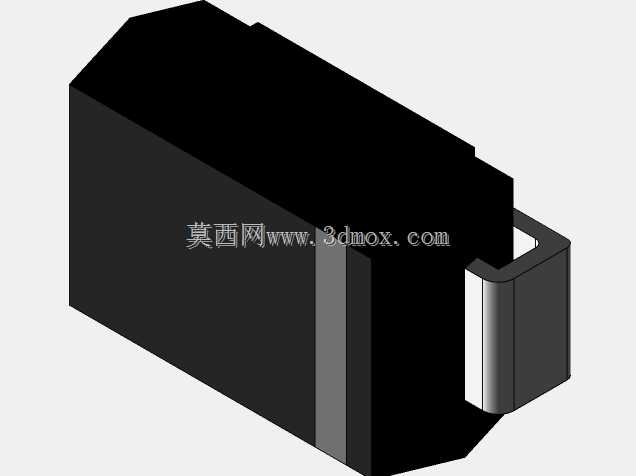

贴片式肖特基二极管SS34封装结构

　　在消费类电子、工业控制板卡、通讯终端设备的PCB设计环节，表面贴装的整流器件选型直接影响整板的空间利用率与生产良率，DO-214AC封装的SS34肖特基二极管是3A电流等级下应用极广的整流器件，其三维封装结构的精准建模，是PCB Layout、器件库搭建、整机组装干涉检查环节必不可少的基础数据。这类二极管主要承担低压大电流场景下的整流、续流、反向保护功能，常见于开关电源次级整流、电机驱动回路续流、接口防反接保护、DC-DC变换回路等位置，相比传统直插封装器件，其贴装形态适配SMT全自动化产线的回流焊工艺，无需额外的引脚折弯、剪脚工序，能大幅提升板卡组装的生产效率，同时降低直插器件引脚带来的寄生参数影响，提升高频回路下的工作稳定性。

　　从结构设计逻辑来看，该封装的三维模型完全还原了实际器件的物理边界，主体塑封部分采用黑色环氧塑封料成型，模型还原了塑封体的倒角特征，避免建模时直角结构带来的干涉误判，两端的金属焊接端采用阶梯式贴合结构，伸出塑封体的焊接翼片完全匹配标准焊盘设计尺寸，焊接端的金属厚度、与塑封体的搭接长度都严格按照实际器件的公差范围建模，能准确模拟回流焊过程中焊锡的爬锡空间，也能在结构干涉检查时准确判断器件与周边贴片电容、电阻、IC引脚的安全距离。在安装边界的尺寸把控上，模型严格遵循DO-214AC封装的行业通用尺寸规范，塑封体的长度、宽度、高度尺寸控制在标准公差带内，两端焊端的外伸长度、焊端宽度、焊端底面与塑封体底面的共面度都做了精准还原，

　　共面度的建模还原尤其重要，这直接关系到SMT贴装时的器件虚焊风险，若模型忽略共面度偏差，在做钢网开孔设计、贴装压力参数设置时就可能出现偏差。从功能特性匹配的结构设计来看，模型内部的芯片安装位置、引脚与芯片的键合连接空间虽然做了外观面的简化处理，但外部结构完全覆盖了器件在整机组装中可能产生干涉的所有特征，比如塑封体顶部的轻微脱模斜度、焊端边缘的冲压圆角、塑封体与焊端结合处的溢胶台阶，这些细节在常规的简化封装库中往往被忽略，但在做高密度板卡的三维装配检查时，这些细微的特征就可能导致器件与上方的屏蔽罩、结构件、散热片产生装配干涉。在实际工程应用中，这类精准的三维封装模型，不仅用于PCB设计阶段的器件占位检查，

　　还能用于自动化贴片机的吸嘴选型验证，模型顶部的平面度特征能帮助工程师判断吸嘴吸附时的接触面积，避免贴装过程中出现器件吸偏、掉件的问题；同时在做整机热设计时，模型的塑封体与焊端的热传导路径特征，也能辅助热仿真工程师更准确地设置器件的热阻参数，提升热仿真结果的准确性。不同于原理性的封装符号，该三维结构完全对应量产器件的真实形态，能覆盖从设计端到生产端的全流程数据需求，不管是通讯终端类产品的主板设计，还是工业控制板卡的器件选型，亦或是开关电源类产品的结构布局，都能依托这个精准的模型完成前期的布局验证，减少打样阶段因为器件封装尺寸偏差带来的改板风险。很多工程师在设计初期往往使用简化的方块模型代替器件封装，等到打样阶段才发现器件高度超出结构限制、焊端与周边器件间距不足、塑封体与固定柱干涉等问题，而精准还原的三维模型能在设计阶段就把这些潜在问题排查出来，大幅缩短产品的研发周期，降低打样迭代的成本。另外，该封装的焊端结构设计兼顾了焊接强度与爬锡距离，模型还原的焊端内侧凹槽结构，能让焊锡在熔融状态下形成良好的弯月面，提升焊接的可靠性，避免长期使用过程中因为温度循环、机械振动带来的焊点开路问题，这些结构细节的还原，也能帮助工艺工程师在制定SMT生产工艺时，更准确地设置炉温曲线、焊膏印刷厚度参数，保障批量生产时的焊接良率。
