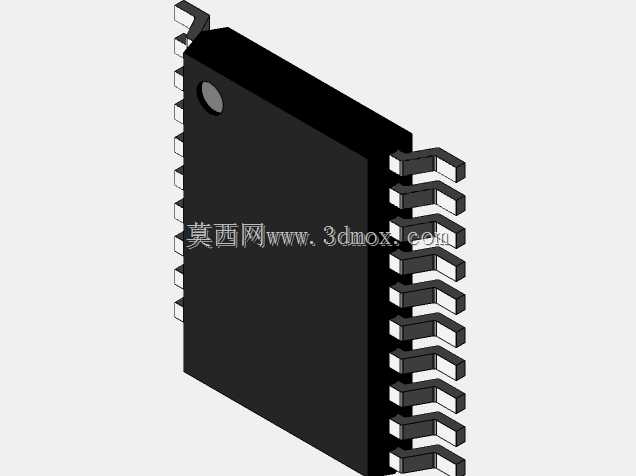

TSSOP-20封装贴片集成电路三维结构

　　在消费电子、工业控制、通讯终端类产品的PCB布局设计环节，表面贴装封装的集成电路选型直接决定了板卡的空间利用率、生产良率与长期运行可靠性，TSSOP-20作为薄型小尺寸贴片封装的典型规格，是当下20引脚规模集成芯片应用最广泛的封装形式之一。这类封装的核心设计逻辑，是在传统SOP封装的基础上进一步压缩本体厚度与引脚间距，适配便携类电子产品对板卡厚度的严苛要求，同时兼顾SMT回流焊工艺的可制造性，避免引脚过密带来的桥连、虚焊风险。

　　从实际结构设计来看，该封装本体采用黑色环氧树脂模塑料成型，本体边缘设置的圆形定位标记是生产与装配环节的核心识别特征，用于明确芯片引脚的起始计数方向，避免SMT贴装过程中出现方向反向的批量质量问题。两侧对称分布的鸥翼型引脚共20个，引脚成型角度经过严格校核，贴装后引脚与PCB焊盘的接触面积能够保证焊锡爬升高度满足IPC-A-610电子组件验收标准，同时引脚的弯折弧度预留了温度循环工况下的应力释放空间，避免长期高低温交变过程中引脚与本体连接处出现开裂失效。

　　在实际应用场景中，这类封装的芯片常被用于通讯终端的接口转换、电源管理、小型微控制器主控单元等位置，相比传统的DIP直插封装，其占用的PCB板面积可缩减60%以上，本体厚度控制在1mm左右的区间，能够适配厚度要求严苛的便携通讯设备、小型传感节点、可穿戴类电子产品的结构堆叠需求。设计这类封装的三维模型时，需要重点把控几个核心尺寸边界：首先是本体的长宽尺寸公差，通常本体长度在6.5mm左右，宽度在4.4mm左右，建模时需要预留塑封体的成型公差，避免结构干涉；其次是引脚的共面度，所有引脚的底部平面需要处于同一基准面，高度差控制在0.1mm以内，这直接决定了SMT贴装时的焊接良率；再者是引脚间距，TSSOP-20的引脚间距为0.65mm，建模时需要严格保证相邻引脚的中心距一致，避免生成的PCB封装焊盘与实际引脚位置出现偏差，导致生产时无法对位。

　　从结构设计的实操角度出发，这类封装模型的建立不能仅停留在外观还原层面，需要结合实际生产装配的全流程需求：比如在做板卡堆叠设计时，需要考虑芯片本体与周边阻容件的安全间距，通常在引脚外侧预留0.5mm以上的焊盘外伸空间，同时本体上方与结构壳体的间隙需要预留0.3mm以上，避免壳体装配时压碰芯片本体导致内部晶圆受损；在做散热设计时，TSSOP封装的散热路径主要通过引脚传导至PCB铜箔，建模时可以明确引脚与本体的连接位置，方便后续热仿真时设置准确的热传导路径，评估芯片满负载运行时的温升情况，避免出现过热降频的问题。

　　很多初级结构工程师在建立这类封装模型时，容易忽略引脚的成型细节，直接将引脚建为直片状，实际上鸥翼型引脚的弯折弧度、末端的平直段长度都有明确的行业规范，平直段长度需要保证与焊盘的接触长度不小于0.3mm，弯折处的圆角半径不能过小，否则会增加引脚断裂的风险。另外，本体表面的定位标记尺寸、位置也需要准确还原，这个标记不仅是贴装时的视觉识别点，也是后期维修时判断芯片方向的核心依据，一旦模型上的标记位置出错，很可能导致后续生成的装配图出现方向误导，引发生产事故。

　　在通讯类产品的设计中，这类20引脚的TSSOP封装芯片往往承担着信号调理、协议转换的功能，其安装位置通常靠近通讯接口端，建模时准确还原其外形尺寸与安装边界，能够帮助PCB工程师在布局阶段就规避结构干涉问题，减少后期打样的迭代次数。比如在设计小型通讯模块时，板卡边缘的接插件与该芯片的间距需要满足插拔时的操作空间要求，准确的三维模型能够在设计阶段就完成空间校核，不需要等到实物打样后再发现距离不足的问题。同时，这类模型也可以用于SMT贴装程序的仿真验证，通过导入三维模型检查吸嘴拾取位置、贴装高度是否合理，提前规避贴装过程中出现的吸嘴碰撞、元件偏移等问题。
