单排五针直插排针电子接插件结构

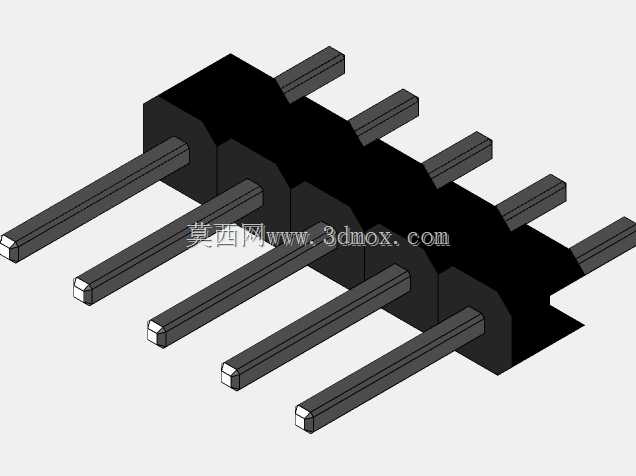

　　在消费电子、工业控制板卡、通讯终端设备的板级电路互联场景中，这类单排直插排针是实现板对板、板对模块信号与小功率电源传输的基础互联元件，日常接触的工控IO扩展板、嵌入式开发板、小型通讯模组的外接接口上，都能见到这类元件的身影，它承担着不同电路模块之间物理连接与信号导通的核心作用，是板级电路组装里用量极大的基础互联部件。从结构设计逻辑来看，这款五针直插排针采用单排等间距引脚布局，绝缘基座采用耐高温工程塑料注塑成型，基座上预留五个等距的引脚固定孔，金属插针与基座通过过盈压装实现牢固结合，避免在波峰焊、手工焊接过程中出现引脚移位、脱落的问题。金属插针采用黄铜基材表面镀锡处理，既保证插针自身的导电性能，也能提升焊接时的焊锡浸润性，减少虚焊、

　　漏焊的不良率，插针的接触端采用平头倒角设计，在与对应排座对接时可以顺利导入插孔，避免插针歪斜导致的接触不良或者插针弯折报废。从安装边界维度考量，这款排针的直插引脚长度适配常规1.6mm厚度的PCB板安装需求，引脚伸出PCB焊接面的长度控制在合理范围，既满足波峰焊的焊锡爬升要求，也不会因为引脚过长导致焊接后剪脚工序额外增加工作量，同时引脚间距遵循通用2.54mm标准排针间距规范，与市面上主流的同规格排座、杜邦线接头完全兼容，设计选型时不需要额外开模定制适配的对接部件，能大幅降低整机的物料采购成本与组装难度。绝缘基座的外形尺寸做了紧凑化设计，基座高度控制在标准范围内，在板卡堆叠安装时不会因为基座过高挤占上层板卡的安装空间，

　　相邻引脚之间的绝缘隔离距离满足常规低压信号传输的安规要求，在5V、12V等常规板级供电场景下不会出现引脚间爬电、击穿的问题。在实际电路组装过程中，这类排针可以根据实际使用需求灵活裁剪针数，比如需要3针、4针的连接位时，只需要沿着基座的预留裁剪槽掰下对应针数的段即可使用，不需要单独采购不同针数的规格，能有效减少生产现场的物料SKU数量，提升物料管理效率。插针的焊接端采用方形截面设计，压入PCB安装孔后可以与孔壁形成多点接触，在焊接前的临时固定阶段就能保持排针与PCB板面垂直，不会出现歪斜偏移，减少焊接后的校正工作量，也能保证对接时插针与排座的同轴度，提升对接的顺畅度与连接可靠性。从长期使用可靠性角度出发，

　　这款排针的绝缘基座材料可以耐受常规波峰焊的260℃高温冲击，在焊接过程中不会出现基座融化、变形、引脚松动的问题，金属插针的镀层厚度满足行业通用标准，在常规室内使用环境下可以长期抵御氧化，避免接触电阻升高导致的信号衰减、供电压降过大等问题。在结构建模过程中，需要重点还原绝缘基座的注塑成型特征，包括基座侧面的脱模斜度、压装引脚的预留沉孔、基座底部的定位凸点，这些凸点在安装时可以卡入PCB上对应的定位孔，进一步提升排针安装的位置精度，避免焊接过程中排针移位；金属插针部分需要还原两端的倒角特征、插针与基座配合的压装滚花段，滚花段的存在可以提升插针与塑料基座之间的结合力，在反复插拔对接的过程中不会出现插针被从基座中拔出的故障。在实际选型应用时，这类排针多用于信号传输回路以及小电流的供电回路，单针额定载流量满足常规板级信号与小功率供电需求，不适合大电流功率回路的连接，大电流场景需要选用更大截面积插针的专用功率接插件；在有振动的使用场景下，选用这类排针时需要额外增加卡扣固定结构，避免长期振动导致对接松脱接触不良。
