1206封装贴片式电阻器三维结构模型

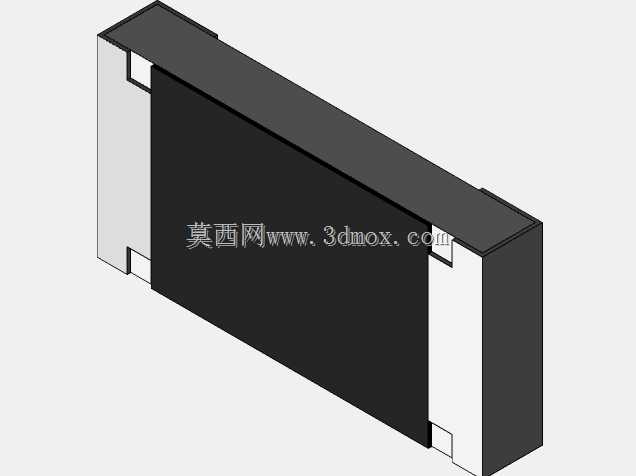

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，1206封装的贴片电阻是应用频次极高的被动元器件，这类元件的三维建模精度直接影响PCB装配仿真、结构干涉检查的最终结果，很多刚接触板级结构设计的工程师容易忽略这类小尺寸元件的建模细节，导致后续SMT贴片环节出现元件与周边结构件干涉、焊盘对位偏差等问题。这个1206封装SMD电阻的三维模型，完全按照行业通用的封装尺寸规范构建，本体长度、宽度、厚度均匹配JEDEC标准中1206封装的公差要求，两端电极的突出长度、电极厚度也完全贴合实际量产元件的尺寸边界，能够直接导入主流PCB设计软件的3D布局环境，用于板卡整体的结构校验。从实际应用场景来看，这类电阻广泛用于电源回路的限流、

　　信号链路的分压、阻抗匹配等电路环节，在通讯终端类产品的主板上，1206封装电阻通常布置在板卡边缘的接口周边、电源管理芯片周边区域，建模时需要严格控制元件本体的高度，避免与设备外壳、屏蔽罩等结构件产生装配干涉，这个模型在构建时就充分考虑了这类安装边界约束，本体顶部的平面度、两端电极的倒角细节都做了还原，能够真实模拟元件贴装后的实际占用空间。设计这类贴片元件的三维模型时，不能只做简单的方块拉伸，需要区分陶瓷本体与两端金属电极的结构差异：陶瓷本体是电阻的核心基体，表面覆盖黑色阻焊层，两端的金属电极是焊接时与PCB焊盘结合的部位，电极的侧面与底面需要保留足够的平面区域，用于模拟焊锡润湿后的焊接形态，这个模型将本体与电极拆分为独立的结构特征，

　　方便后续做装配仿真时赋予不同的材质属性，也能更直观地展示元件的实际结构。很多工程师在做板级3D布局时，习惯用简化的方块代替贴片电阻，这种简化模型在做整体高度检查时误差不大，但在做精细化的SMT钢网设计、焊盘可靠性仿真时就会出现偏差，比如忽略电极的厚度会导致焊锡量计算错误，忽略本体与电极的尺寸差会导致丝印标注位置偏移。这个1206电阻模型的尺寸精度控制在±0.02mm以内，完全满足工业级板卡设计的仿真要求，两端电极的宽度、电极与本体的衔接位置都和实际量产元件一致，导入装配环境后可以直接匹配标准1206焊盘的封装，不需要额外调整尺寸。从安装特性来看，1206封装电阻属于表面贴装元件，不需要在PCB上做通孔，

　　贴装时依靠回流焊工艺将两端电极与PCB焊盘焊接固定，建模时还原了电极底部的平面特征，能够支持焊锡圆角的模拟，在做热仿真时也可以通过拆分的本体与电极结构赋予不同的导热系数，更准确地模拟电阻工作时的热量传导路径。在通讯类终端产品的结构设计中，板卡上的贴片元件高度是结构堆叠设计的核心参数之一，1206电阻的常规本体厚度在0.5mm到0.7mm之间，这个模型按照行业通用的常规厚度构建，能够覆盖绝大多数量产场景的尺寸需求，对于有特殊薄型化需求的板卡设计，也可以通过调整本体厚度参数快速适配不同规格的同封装电阻。不同于插件电阻的引脚结构，贴片电阻的两端电极直接与焊盘接触，建模时如果电极的尺寸偏差过大，会导致DFM检查时出现焊接可靠性误报，比如电极长度过短会被判定为焊盘搭接量不足，电极厚度过大会被判定为元件与焊盘间隙异常，这个模型在构建时反复核对了多品牌量产1206电阻的实测尺寸，确保电极的各项尺寸参数都符合SMT装配的工艺要求，能够直接用于DFM可制造性检查环节。
