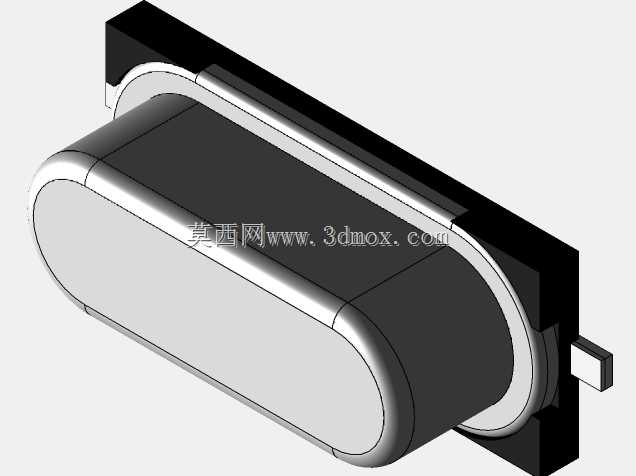

贴片式圆柱晶振电子元件三维结构

　　在消费电子、通讯终端、工业控制板卡的PCB布局设计环节，这类圆柱封装贴片晶振是板级时钟电路里的核心基础器件，但凡涉及到需要稳定时钟基准的数字电路，从便携消费类的手持设备、通讯模组，到工业现场的采集板卡、控制模块，几乎都能见到这类封装晶振的应用场景。不同于直插圆柱晶振需要预留引脚过孔的安装要求，这款贴片式封装的晶振完全适配SMT回流焊工艺，在高密度贴装的PCB板上可以大幅压缩板面占用空间，同时避免直插元件过孔带来的信号完整性隐患，也能适配双面贴装的板卡设计需求，在当前消费电子轻薄化、通讯模组小型化的设计趋势下，这类封装的晶振选型占比正在逐年提升。

　　从结构设计逻辑来看，这款晶振的主体采用圆柱型金属密封腔体设计，腔体内部封装石英晶体谐振片，金属外壳一方面起到机械防护作用，避免内部晶片受外力冲击出现碎裂、频偏问题，另一方面可以实现电磁屏蔽效果，降低板上其他高频器件对晶振起振信号的电磁干扰，保证输出频率的稳定性。腔体两端的金属封边采用精密电阻焊工艺密封，能够达到工业级的气密要求，避免外界水汽、粉尘进入腔体内部腐蚀晶片电极，满足不同温湿度工况下的长期使用可靠性。

　　封装两侧延伸出的贴片焊端是结构设计里的关键部分，焊端的平面度公差控制在0.05mm以内，保证SMT贴装时焊锡能够均匀浸润，减少虚焊、立碑等贴装不良问题；焊端的宽度、伸出长度完全匹配行业通用的SMD封装焊盘设计规范，设计人员在进行PCB封装绘制时，可以直接套用对应封装的标准焊盘尺寸，不需要单独调整焊盘间距与阻焊开窗参数，能够大幅缩短板级设计的周期。从安装边界尺寸来看，这款晶振的圆柱主体直径、整体长度、焊端间距都严格遵循对应封装的行业通用尺寸规范，在PCB布局时，主体下方可以根据布线需求走低压信号线，但要注意避免在晶振下方走高频差分线或者大电流电源线，防止信号串扰影响时钟精度；晶振周边的布局需要预留0.5mm以上的器件间距，一方面满足SMT贴装时的器件间隙要求，避免贴装头干涉，另一方面也方便后期维修时的拆焊操作。

　　在进行三维建模时，这款晶振的结构细节还原需要重点关注几个部分：首先是圆柱腔体与两端金属封边的配合台阶，这个位置的尺寸公差直接影响焊盘与元件的对位精度，建模时需要严格按照实物的配合尺寸做台阶差，不能做成完全平滑的圆柱面；其次是焊端的厚度与倒角，焊端边缘的微小倒角是实际生产中为了避免焊端毛刺、提升焊锡浸润性做的工艺处理，建模时还原这个细节能够让模型在做装配干涉检查时更贴近真实装配状态，不会出现虚拟装配时零干涉、实际贴装时因为焊端毛刺产生干涉的问题；另外金属外壳表面的哑光金属质感、两端封边的光亮电镀质感、焊端的可焊层质感区分，也能提升三维模型在做产品渲染、板级装配可视化时的真实度，方便结构设计人员在做整机堆叠时直观判断元件外观与周边结构件的匹配度。

　　从实际选型应用的角度，这类晶振的结构设计直接决定了它的适用场景，全贴片的结构不需要人工插件，能够适配全自动化的SMT生产线，从锡膏印刷、元件贴装到回流焊全流程不需要人工干预，相比直插元件能够大幅提升生产效率，降低人工成本；金属密封的结构让它可以适应工业级的温度范围，在-40℃到85℃的工作温度区间内，频率偏移量能够控制在标称范围内，满足户外通讯设备、工业控制设备的宽温使用要求。在做板级结构设计时，还要注意晶振安装位置的结构避让，板卡上方的结构件与晶振顶面需要预留至少0.3mm的间隙，避免装配时结构件压到晶振主体，导致内部晶片受力碎裂，造成设备时钟失效的问题；同时晶振的布局要尽量靠近主控芯片的时钟输入引脚，缩短时钟信号的走线长度，减少信号传输过程中的衰减与干扰，这部分布局要求虽然属于电路设计范畴，但在三维建模时准确还原元件的安装位置与尺寸，能够帮助结构设计人员在做整机堆叠时提前预判空间占用，避免后期结构改版时需要调整电路布局的麻烦。
