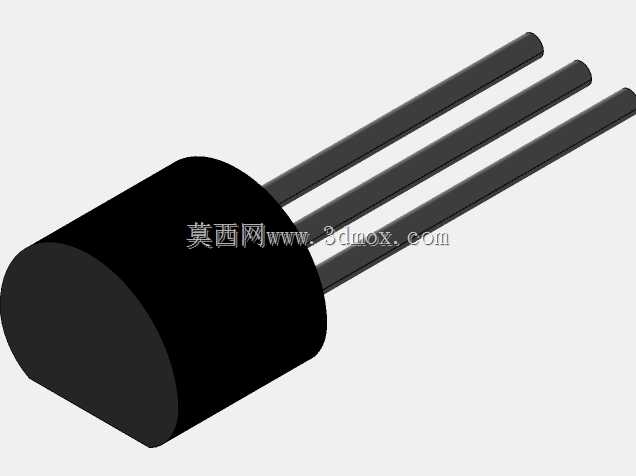

TO-92直插式半导体封装结构三维建模

　　在消费电子、工业控制板卡、小型通讯终端的PCB设计环节，TO-92封装的半导体器件是板上最常见的直插元件之一，这类封装多用于小功率三极管、三端稳压器、霍尔传感器、温度传感器等小信号半导体器件，在手工焊接的原型板、低成本量产家电控制板、老式通讯终端主板上的应用占比极高。做这类元件的三维建模，核心要还原的是封装本体的圆柱段结构与三根平行直插引脚的空间位置关系，不能只做外观示意，要匹配实际PCB Layout的焊盘间距、引脚伸出长度、本体与板面的安装间隙，否则在做整机结构干涉检查、装配仿真的时候会出现误判。从结构设计的实际需求来看，TO-92封装的本体为半圆柱加平直切面的塑封结构，平直切面是引脚排序的识别基准，

　　建模时要准确还原切面的平面度与圆柱面的衔接圆角，还原生产过程中塑封体的拔模斜度，避免模型出现尖锐直角导致后续导出STEP格式做装配时出现几何错误。三根引脚的截面为矩形，平行排布在塑封体的平直端面侧，引脚间距严格遵循行业通用的2.54mm标准网格间距，引脚伸出塑封体的长度要匹配波峰焊工艺的常规切脚长度，引脚根部与塑封体结合的位置要做微小的圆弧过渡，还原实际器件封装时的包胶结构，避免模型出现引脚与本体分离的几何断层。在实际设备应用场景中，这类直插封装的元件多用于板上空间相对充裕、对元件厚度没有极致要求的电路模块，比如老式固定电话的信号放大电路、小型对讲机的音频功放模块、家电遥控器的信号处理电路，相比贴片封装的同类型器件，

　　TO-92封装的元件手工焊接难度更低，维修替换更方便，在小批量生产、教学实验板、维修替换场景下的使用频次远高于同参数的贴片封装器件。建模过程中要注意安装边界的还原：当元件插装到PCB板上时，塑封体底部距离PCB板面的预留间隙要控制在0.5mm到1mm之间，这个间隙是为了匹配波峰焊时的焊锡流动空间，避免塑封体直接压在焊盘上导致虚焊；三根引脚的伸出长度要预留出穿过PCB板后1.5mm左右的切脚余量，匹配常规波峰焊后的切脚工艺要求；塑封体的直径、整体长度要符合行业通用的TO-92封装尺寸规范，不能出现本体过大导致和周边相邻元件干涉的问题，比如板上相邻的电解电容、电阻、接插件之间的安全间隙要留足，避免做整机结构装配时出现元件碰撞的问题。

　　从设计思路上来说，做这类标准封装的三维模型，不需要做多余的装饰性结构，核心是保证所有装配相关的尺寸精度：引脚的中心距、引脚直径、本体的外轮廓尺寸、引脚的共面度，这些参数直接影响结构仿真的准确性，很多新手建模时容易忽略引脚的共面度，把三根引脚做的不在同一个平面上，实际生产中如果元件引脚共面度超差，会直接导致插装时个别引脚无法穿过焊盘，或者焊接后出现虚焊问题，所以建模时要严格约束三根引脚的底面处于同一基准平面，还原合格出厂元件的引脚精度。另外，塑封体表面的标识区域不需要做精细的字符建模，只需要预留出平整的标识平面即可，因为不同厂商生产的同封装元件，表面印字的内容、字号、位置都有差异，预留平面可以方便后续根据实际选型的元件替换标识内容，提升模型的通用性。在做整机结构的热仿真参考时，TO-92封装的塑封体导热系数较低，小功率器件工作时的散热主要通过引脚传导到PCB板的铜箔上，所以建模时还原引脚与塑封体的接触面积、引脚的截面尺寸，也能为后续的热仿真提供准确的几何参考，避免因为模型结构偏差导致热仿真结果失真。
