SOIC-28封装贴片集成电路三维结构模型

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，SOIC-28这类小外形贴片封装的集成电路是极为常见的表贴器件，不同于传统双列直插封装需要预留插件过孔的安装方式，这类表贴器件直接贴合在PCB焊盘表面完成焊接，能够大幅压缩板卡的占用面积，适配当下电子产品轻量化、小型化的设计趋势。从实际应用场景来看，这类28引脚的SOIC封装器件常被用于搭载8位/16位微控制器、接口转换芯片、信号放大阵列、存储扩展模块等功能单元，在智能家电主控板、工业传感器信号调理板、便携通讯设备的核心板卡上都能见到同规格封装的器件，做板卡结构设计时如果没有精准的封装三维模型，很容易在布局阶段出现器件与周边结构件干涉、焊盘对位偏差、引脚爬锡距离不足等生产端问题。

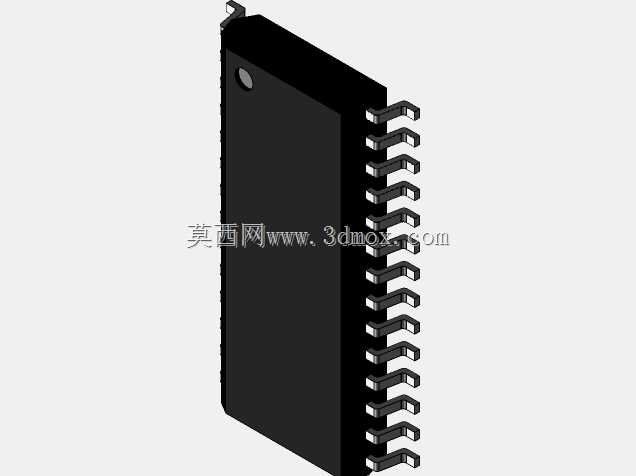

　　从设计思路层面拆解这个模型的构建逻辑，首先要还原封装本体的核心结构特征：主体为黑色环氧树脂模塑成型的矩形塑封体，塑封体一端设置有圆形的引脚1定位标记，这是SMT贴片工序中视觉对位、人工核验引脚方向的核心标识，建模时这个标记的位置偏差不能超过0.1mm，否则会导致贴片工序的方向识别错误，直接造成整批板卡焊接报废。引脚部分采用鸥翼型弯折设计，这是SOIC封装的标志性结构，每侧排布14个引脚，总计28个引脚，引脚的弯折弧度、伸出塑封体的长度、引脚之间的节距都严格遵循行业通用的封装尺寸规范，建模时没有做随意的简化处理，每一个引脚的平直段、弯折段、末端焊接平面都做了精准还原，能够直接导入PCB设计软件做3D布局校验，也可以用于SMT贴片机的吸嘴路径仿真、钢网开孔尺寸的匹配验证。

　　再说到安装边界与尺寸适配的细节，这类SOIC-28封装的塑封体厚度、引脚伸出长度、引脚共面度都有严格的公差要求，建模时充分考虑了实际生产中的公差带范围，塑封体的边角做了符合真实器件的微小倒角处理，没有出现尖锐直角这类不符合实际注塑工艺的结构。在做板卡堆叠设计时，这个模型可以直接用于校验器件与上方屏蔽罩的间隙、与周边贴片电容电阻的安全距离、与板卡连接插座的位置干涉，很多初级结构工程师在做PCB布局时只参考二维封装尺寸，忽略了器件本体的高度差、引脚的实际外扩尺寸，往往到打样阶段才发现器件装不进外壳、引脚和相邻焊盘短路等问题，精准的三维封装模型就能在设计阶段提前规避这类问题。

　　从功能特性的还原度来看，这个模型完整复现了SOIC-28封装的所有结构细节，没有对引脚、塑封体做过度简化，既可以用于电子设备的结构装配仿真，也可以用于教学场景下的SMT焊接工艺演示、封装结构认知教学。不同于很多简化的封装模型只做一个方块加引脚片的示意结构，这个模型对引脚的金属质感、塑封体的哑光黑色表面、定位标记的凹陷结构都做了写实处理，在做产品渲染、装配爆炸图制作时也能直接使用，不需要额外做外观细节的调整。在实际的工程设计流程中，这类标准封装的三维模型是结构工程师、硬件工程师协同设计的基础数据，精准的模型能够大幅减少板卡打样的迭代次数，降低研发阶段的试错成本，尤其是在高密度布线的板卡设计中，每一个器件的尺寸偏差都可能影响整个板卡的布局合理性，这类经过尺寸校验的封装模型能够为设计可靠性提供基础支撑。
