TO-220封装直插功率电子元件结构模型

　　在各类电源转换、电机驱动、功率放大电路的PCB布局设计环节，TO-220封装的功率器件是极为常见的选型，这类封装的元件涵盖大功率三极管、MOS管、三端稳压器、晶闸管等品类，是中小功率电力电子设备里承担电流通断、电压调控的核心载体。做整机结构设计时，很多新手容易忽略这类直插功率元件的安装空间预留，要么是引脚开孔位置偏差导致插件困难，要么是散热片安装位和周边电容、接插件产生干涉，甚至忘了预留螺丝固定的操作空间，导致量产组装时效率低下，因此精准的三维模型对前期布局验证至关重要。

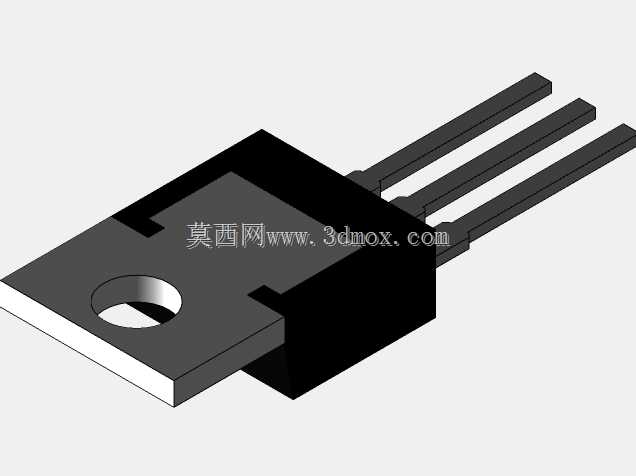

　　从实际使用场景来看，这类封装的元件普遍需要搭配散热片使用，当元件耗散功率超过1W时，依靠自身塑封外壳的散热能力完全无法满足结温要求，必须通过金属基板的安装孔将元件锁附在铝制散热片上，部分高负载场景还需要在接触面涂抹导热硅脂、垫绝缘导热片，避免元件金属背板与散热片导通引发电路短路。模型还原了封装的完整结构：前端带安装孔的金属散热基板厚度为1.5mm左右，基板上的圆孔直径适配M3规格的固定螺丝，孔位中心到元件本体边缘的距离、到引脚末端的尺寸都严格按照行业通用封装规范制作，能直接用于PCB板的元件干涉检查，也能验证散热片安装后和周边结构件的安全距离。

　　引脚部分的设计完全匹配直插焊接的工艺要求，三根引脚的间距为2.54mm标准排距，引脚宽度1.2mm、厚度0.5mm，引脚伸出塑封本体的长度预留了足够的弯脚余量，既可以直接波峰焊插装在PCB上，也可以根据安装需求弯折引脚后贴装在板边，模型里的引脚根部做了和实际元件一致的应力释放过渡，避免建模时直角过渡导致的结构强度误判，也能给工艺人员做引脚弯折工装设计提供尺寸参考。塑封本体的外形做了精准还原，本体和金属基板的贴合面、塑封表面的脱模斜度都和实物一致，不会出现模型尺寸偏大导致的装配间隙误判，也不会因为尺寸偏小导致做安规距离校验时出现计算偏差——毕竟功率元件的带电部分和周边金属结构件的爬电距离、电气间隙是安规认证的必检项，尺寸偏差很容易导致后期整改返工。

　　做设备结构设计时，这类元件的安装边界需要考虑三个维度的尺寸：首先是垂直PCB方向的高度，元件本体加上散热片、固定螺丝的头部高度，要和设备外壳的内壁预留至少2mm的安全间隙，避免外壳受压顶到元件导致引脚脱焊；其次是水平方向的占位，散热片的鳍片方向要顺着设备内部的风道走向，模型可以直接导入热仿真软件里做流道遮挡验证，提前规避散热片挡风导致的元件过热问题；最后是安装操作空间，锁附固定螺丝的电批或者螺丝刀需要至少10mm的操作半径，模型可以直接在装配环境里做操作空间的干涉检查，避免出现螺丝锁付时被周边电容、电感挡住的问题。

　　很多工程师在画这类元件的封装时，往往只画个简单的方块示意，忽略了金属基板突出塑封本体的部分、引脚的实际粗细、安装孔的沉台结构，导致做结构评审时才发现散热片装不上、螺丝和周边元件打架，不得不重新改板，既耽误项目进度也增加了打样成本。这个模型完整还原了TO-220封装的所有细节结构，不管是做PCB的3D布局校验、散热系统的结构设计、还是整机装配的工艺验证，都能直接复用，不需要再花时间对照规格书反复核对尺寸，能有效减少前期设计的错漏。另外在做教学演示、装配工艺文件制作时，这个模型也能直观展示直插功率元件的安装方式，帮助新入行的结构工程师、电子工程师快速理解这类元件的安装要求，避免出现选型后结构空间不足的低级错误。
