这款双孔接线接头在消费电子、小型通讯终端、工业控制传感模块的内部布线场景中应用十分广泛,日常做设备内部线束接驳时,这类接头可以快速实现两根线径适配的导线与电路板端的稳固连接,不需要额外做焊线预处理,能大幅提升产线装配的作业效率,也方便后期设备运维时的线束更换与故障排查。从实际使用的角度看,这类接头的核心功能是实现导线与电路端口的可靠导通,同时通过自身的绝缘壳体隔绝相邻接线点的接触风险,避免设备运行过程中出现短路、虚接引发的信号中断或者供电故障。很多便携通讯设备、小型工控采集模块内部空间局促,布线时留给接线组件的安装位置十分有限,这类方块式的接头结构紧凑,不需要预留过大的操作空间就能完成接线作业,适配高密度布线的安装需求。

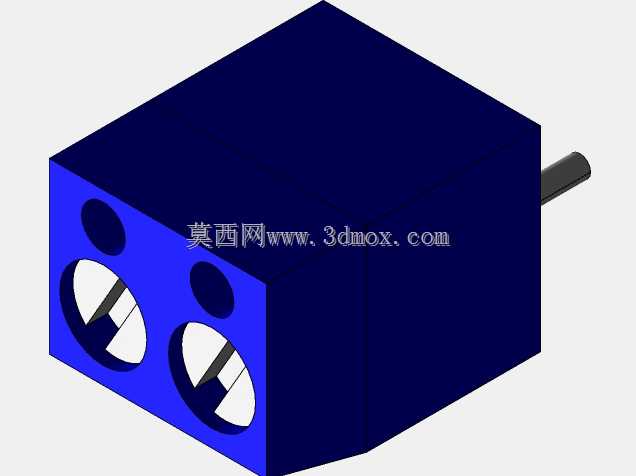

设计这款接头的时候,首先要考虑的是绝缘壳体的防护性能,壳体采用硬质绝缘材质成型,表面做了哑光处理,既可以保证足够的结构强度,避免装配时受力开裂,也能在长期使用过程中抵御一定的灰尘、潮气侵蚀,适配常规室内电子设备的使用环境。正面的两个圆形接线孔做了内凹式设计,接线时导线插入后可以通过孔内的卡紧结构实现导线的固定,不需要额外使用紧固件,卡紧结构自带的导电接触片可以保证导线与接头端子的接触面积足够大,降低接触电阻,避免大电流通过时出现接头发热的问题。壳体侧面伸出的定位插脚是用来和电路板上的安装孔位配合的,装配时直接将插脚插入对应孔位后焊接固定,就可以保证接头在电路板上的安装位置精度,不会出现偏移导致的接线对位不准问题。
从安装边界的尺寸来看,这款接头整体为方块式结构,主体的长宽高尺寸适配5.0mm间距的电路板焊盘布局,两个接线孔的中心距符合常规电子接线的间距标准,不会和周边的电容、电阻等贴片元器件产生安装干涉。设计建模的时候,需要严格控制接线孔的内径尺寸,保证适配线径范围内的导线可以顺畅插入,同时孔内的卡簧槽位置要和端子的安装尺寸精准匹配,避免端子装入后出现松动。壳体的壁厚设计要兼顾强度和安装空间,过厚会占用过多的板上空间,过薄则会在接线受力时出现壳体破裂的问题,通常这类接头的壳体壁厚控制在0.8-1.2mm区间,既可以满足结构强度要求,也能最大化压缩整体外形尺寸。侧面的定位插脚长度要和电路板的厚度适配,插脚伸出焊接面的长度控制在1.5-2mm,既可以保证焊接后的固定强度,也不会因为插脚过长触碰板下的其他结构。
实际选型使用的时候,需要注意这款接头的额定导通参数要和回路的电流、电压等级匹配,避免超负载使用引发接触片过热失效。建模过程中,壳体的所有棱角都做了小半径的倒角处理,既可以避免注塑成型时出现应力集中导致的壳体开裂,也能防止装配作业时尖锐棱角划伤操作人员或者导线绝缘层。接线孔的入口处做了微小的导向倒角,方便导线快速插入孔位,提升装配效率。这类接头在做三维建模时,需要重点关注内部端子的安装槽位尺寸,槽位的公差要控制在合理范围内,保证端子可以顺畅压入壳体,同时压入后不会出现松脱,接触片的位置要正对接线孔的中心,保证导线插入后可以和接触片可靠接触。另外,壳体表面的平整度也需要控制,避免安装后和电路板之间出现过大缝隙,导致灰尘或者助焊剂残留进入接头内部影响导通性能。
