三位螺钉式接线端子电子接插件结构

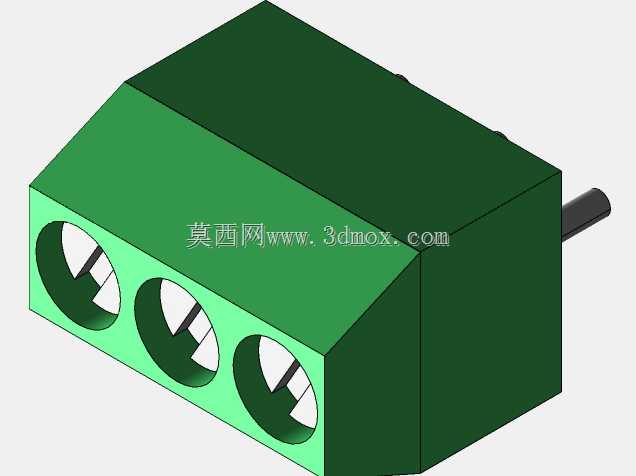

　　在低压电气控制、通讯设备内部布线、小型工控板卡外接线路的场景里，这类螺钉压接式接线端子是十分常见的互联部件，它承担着板载线路与外部导线的可靠连接职能，不需要额外焊接工序，现场接线、后期维护改线的效率远高于直接焊线的连接方式。这款三位接线端子采用3.5mm间距的针脚布局，适配常规PCB板的焊盘孔位设计，安装时直接将底部插针对准电路板对应焊盘过波峰焊即可完成固定，不需要额外的固定卡扣或者螺丝锁附，能有效减少板上装配的工序步骤。从结构设计来看，主体采用绝缘阻燃的工程塑料壳体，深绿色的外壳是行业内这类接线端子的常规配色，壳体前端做了斜切面设计，既可以让接线操作时螺丝刀有足够的操作空间，不会被壳体边缘挡住，

　　也能在多排端子并排安装时减少相邻端子的操作干涉。前端三个圆形接线孔对应三个独立的接线位，每个接线位内部都配置了铜质压线螺钉与导电夹片，夹片做了防滑齿纹设计，当拧紧螺钉时，夹片会牢牢抱紧插入的导线线芯，避免设备运行过程中受振动影响出现导线松脱、接触不良的问题，单孔可适配的导线截面积覆盖常规的信号传输与小功率供电线径范围，满足多数通讯板卡、小型控制模块的接线需求。壳体侧面的导向槽与定位凸台设计，是为了多端子拼接使用时的对齐定位，当需要更多接线位时，可以将同规格的端子沿侧面卡槽拼接，不需要额外开模制作不同位数的端子壳体，能有效降低生产端的模具成本，也方便选型时根据实际接线位数灵活组合。安装边界方面，这款端子焊接到PCB板后，

　　本体突出板面的高度控制在常规板载元件的高度范围内，不会和外壳或者其他板上元件产生空间干涉，后端伸出的焊针长度刚好匹配常规厚度的PCB板，过焊后焊锡不会溢出到端子本体内部，避免造成相邻接线位的短路问题。在实际选型使用时，这类端子常被用在通讯网关、小型信号采集模块、工业传感器的接线端，相比插拔式接线端子，螺钉压接的连接方式抗拉扯性能更强，在有一定振动的设备使用场景里，连接可靠性更有优势，同时不需要配套的公母插头，整体物料成本也更低。设计这类端子的三维模型时，需要重点关注接线孔的同轴度、内部压线片的行程空间，以及底部焊针的位置公差，要是焊针位置偏差超过0.1mm，就会出现插板困难或者焊接偏移的问题；接线孔的内孔尺寸要和适配线径匹配，

　　过大容易压不紧细线，过小则插不进常规线径的导线；壳体的壁厚也要做均匀性控制，避免注塑成型时出现缩痕、变形，导致螺钉拧动时卡滞或者壳体开裂。另外，端子的绝缘壳体要满足相应的耐电压要求，相邻接线位之间的爬电距离要符合低压电气的安全规范，避免高压信号接入时出现拉弧、击穿的问题，这款3.5mm间距的设计刚好满足常规弱电信号回路的爬电距离要求，不需要额外增加隔筋就能达到安全标准。在三维建模过程中，还要预留出螺钉拧动的活动空间，确保螺钉拧到最松位置时不会掉出壳体，拧到最紧位置时也不会顶穿壳体底部，内部导电夹片的折弯角度要经过反复校核，保证压线时的夹持力稳定，不会因为多次接线拆线出现夹片弹性失效的问题。
