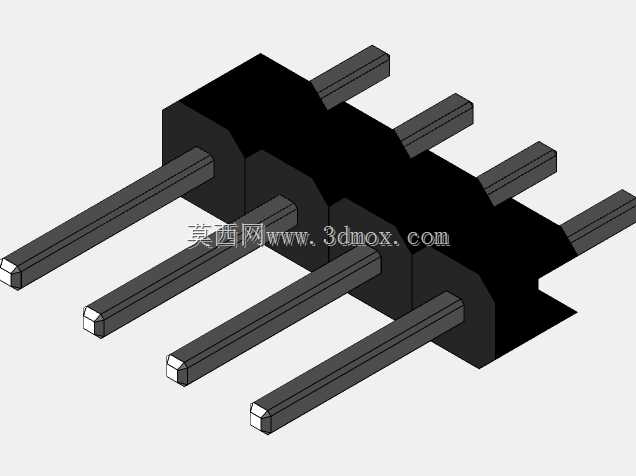

在消费电子、通讯终端、工业控制板卡的板间连接场景里,这类单排直插排针是板对板、板对线连接里最常用的基础互连元件,日常接触的路由器、交换机、工控采集模块、小型通讯终端的内部板卡扩展连接,几乎都能见到这类元件的身影。它的核心作用是实现不同PCB板之间的电信号与小功率电源的可靠连通,相比板间直接焊接,这类排针搭配对应的排母使用时,可以实现板卡的可拆卸连接,方便后期设备的维护、模块更换与功能扩展,不需要对整板进行拆焊操作,大幅降低售后维护的操作难度。从结构设计来看,这款排针采用单排4位的针位布局,塑胶基座采用耐高温的绝缘工程塑料注塑成型,基座上设计有对应数量的针脚固定孔位,每根插针与塑胶基座之间通过过盈压合的方式实现固定,
避免插针在插拔过程中出现松动、移位甚至脱落的问题。插针采用黄铜基材表面镀锡的工艺处理,既保证插针自身的导电性能,也能提升针脚的抗氧化能力,降低长期使用后的接触电阻,避免信号传输过程中出现衰减或者接触不良的故障。插针的接触端采用标准的方形截面设计,端部做了倒角导向处理,在与对应排母对插时可以顺利导入母座的接触弹片内部,不会出现插针顶偏、弯折的问题,插针的焊接端采用直插式设计,适配PCB板上对应间距的通孔安装孔位,焊接端同样做了端部倒角,方便插件工序中插针顺利穿过PCB孔位,适配波峰焊或者手工焊接的加工工艺。从安装边界来看,这款排针的针脚间距为标准2.54mm规格,是电子行业通用的排针间距标准,可以和同规格的排母、
杜邦线端子实现通用匹配,塑胶基座的高度控制在常规直插排针的标准尺寸范围内,焊接到PCB板后,基座底部与PCB板面之间预留有微小的间隙,既可以避免焊接时焊锡顺着针脚爬到基座内部造成针脚之间短路,也能保证焊接后基座与板面贴合平整,不会出现一侧翘起的问题。插针伸出塑胶基座的焊接端长度适配常规1.6mm板厚的PCB通孔焊接需求,伸出长度足够形成饱满的焊接焊点,同时不会因为伸出过长导致焊接后针脚与周边其他元件发生干涉。插针的对插端伸出长度符合通用排母的插合深度要求,插合后接触长度足够,保证连接的可靠性,不会因为轻微的外力拉扯就出现接触断开的问题。在实际选型应用中,这类4针单排排针常被用于电源信号、低速通讯信号的连接场景,
比如小功率模块的供电输入、UART串口通讯连接、IO信号的引出等场景,因为针位数量少,布局灵活,可以根据板卡的空间情况选择卧式或者立式的安装方向,不会占用过多的PCB板面空间。建模过程中需要重点关注几个关键尺寸的公差控制:首先是针脚之间的间距公差,必须控制在±0.1mm以内,否则焊接到PCB板时会出现针脚与孔位不对中的问题,导致插件困难;其次是插针的直线度公差,如果插针出现弯曲变形,会导致对插时无法顺利导入母座,甚至出现个别针脚未接触的虚接问题;再者是塑胶基座的外形尺寸公差,基座的宽度与长度需要控制在合理范围内,避免多个排针并排布局时出现互相干涉的情况。另外,插针与塑胶基座的保持力也是设计中需要考量的重点,压合后的插针需要能够承受一定的轴向拉力,保证在插拔过程中插针不会被从基座中拔出,这就要求在建模时准确设计塑胶孔与插针的过盈量,过盈量太小会导致保持力不足,过盈量太大则会导致塑胶基座在压合时出现开裂、鼓包的问题。在实际的电路组装场景中,这类排针的应用量极大,属于电子设备里的基础互连元件,虽然结构简单,但是尺寸精度与材料性能直接影响整个设备的长期运行可靠性,如果排针接触不良,轻则导致信号传输中断、设备功能异常,重则可能因为接触电阻过大导致局部发热,带来安全隐患,因此在结构设计时每一处尺寸细节都需要贴合实际生产与应用的需求,不能因为元件结构简单就忽略公差与工艺的考量。
