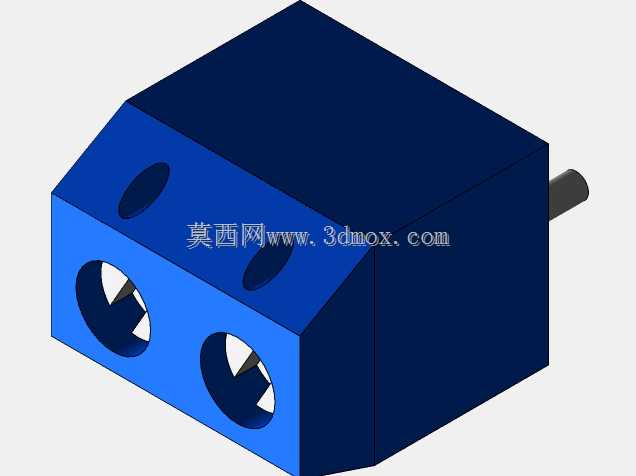

在低压电控回路、小型通讯终端设备的内部布线场景中,这类双孔压线式接线端子是实现导线快速接驳、回路分线的核心基础配件,日常选型时往往需要先核对安装边界、压线范围、引脚间距等核心参数,才能匹配PCB板的布局空间与导线线径要求。从结构设计逻辑来看,这款端子采用阶梯式斜面进线布局,两个圆形压线孔开设在前端斜面上,斜面倾角经过反复调整,既能够保证电工接线时螺丝刀的操作空间,避免相邻孔位操作干涉,又能压缩端子整体的纵向安装高度,适配薄型设备的内部堆叠需求。端子主体采用绝缘工程塑料壳体,深蓝色的外壳材质具备UL94-V0级阻燃特性,能够在回路出现短时过载升温时避免壳体熔融引燃周边线材,壳体边角全部做了R0.5-R1mm的圆角过渡,没有尖锐披锋,
既可以降低自动化装配过程中卡料的概率,也能避免组装人员被锐边划伤。壳体后端伸出的金属插针采用镀锡铜材质,插针的位置度公差控制在±0.05mm以内,能够顺利插入PCB板对应的过孔中,过波峰焊时不会出现偏位、虚焊问题,插针与内部压线铜件采用一体化冲压成型结构,避免了拼接结构带来的接触电阻过大、长期使用发热的隐患。每个压线孔内部都配置了带防滑齿的压线铜夹,当拧紧孔内的压线螺丝时,铜夹会均匀包裹剥除绝缘层的导线线芯,防滑齿可以嵌入线芯表层,即便是设备存在持续振动的工况,也不会出现导线松脱、接触不良的问题;孔位上方开设的两个椭圆形观察孔,能够让接线人员直观确认导线是否插接到孔位底部,避免出现导线虚接、压线绝缘皮的施工问题。从安装边界来看,
这款端子的整体外形为方块式结构,横向宽度适配5.0mm间距的PCB布局,两个压线孔中心距严格控制在5.0mm,能够和同系列多P数端子并排拼接使用,满足不同回路数的接线需求;壳体底部设置了两个定位柱,装配时可以先卡入PCB板的定位孔中,完成预固定后再进行焊接,不需要额外治具固定就能保证焊接位置精度。在实际应用中,这类端子常被用在小型通讯模块的电源接线端、工控传感模块的信号接线端、小型消费电子设备的外接电源接口位置,相比焊接式导线连接,采用这种端子的设备后期维护更换线材时不需要拆焊PCB,只需要松开压线螺丝就能更换导线,大幅降低了现场维护的操作门槛。设计建模过程中,需要重点关注壳体与内部金属件的配合间隙,
塑料壳体的成型收缩率需要根据所选PA66材质的特性预留0.8%-1.2%的收缩余量,保证金属件装入后不会出现过松脱落或者过紧压裂壳体的问题;压线螺丝的行程需要做限位设计,避免螺丝拧出过度脱落,同时要保证螺丝拧到最紧位置时,铜夹的变形量在铜材的弹性变形范围内,不会出现塑性变形导致压线失效。壳体表面的防滑纹理、标识刻印位置都需要和模具开模方向匹配,避免出现倒扣结构增加模具复杂度,插针与塑胶壳体的结合位置需要做防转结构,避免焊接时插针跟随螺丝转动导致焊接点脱落。
