车辆盘式制动带操纵机构结构设计

项目分类:汽车类 发布时间:2022-06-28 ID:661047
  • 车辆盘式制动带操纵机构结构设计
  • 车辆盘式制动带操纵机构结构设计

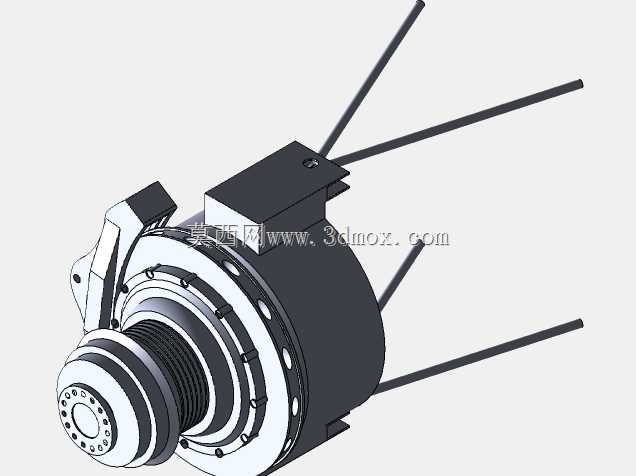

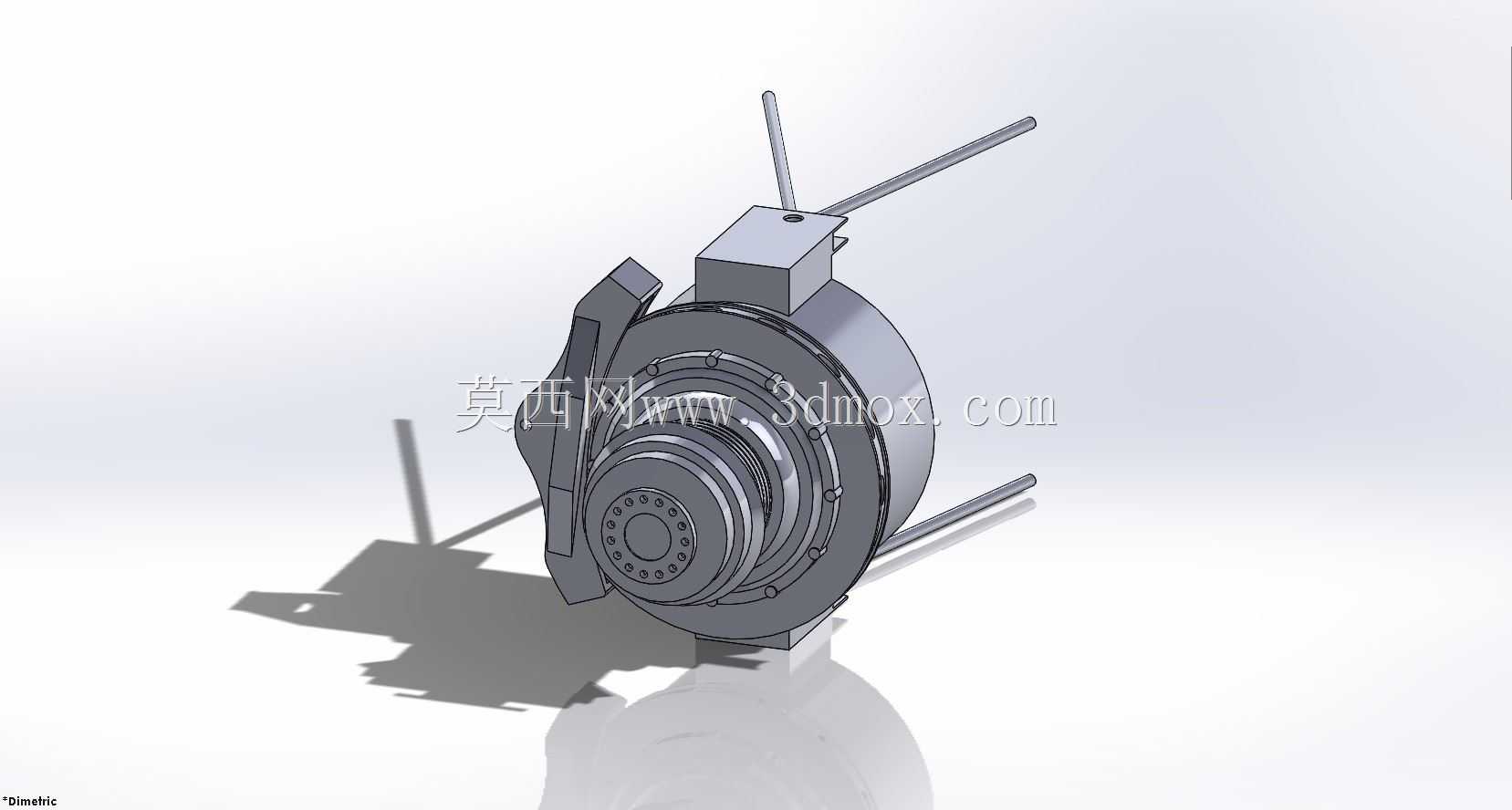

  这套制动机构的三维结构,核心适配非道路小型作业车辆的行车制动需求,日常主要用在厂区转运电瓶车、小型工程作业机具、低速农用作业车辆的轮边制动位,也可作为小型游乐设施轨道车辆的制动执行单元使用。整套结构采用浮动钳盘式的核心构型,相比传统鼓式制动结构,散热效率提升明显,连续制动工况下不会出现鼓式结构常见的热衰退问题,制动响应的线性度更优,维护时仅需更换摩擦片即可完成常规保养,无需拆解整个轮边总成。从结构细节来看,制动钳体采用分体式铸造构型,钳体两侧预留摩擦片安装导槽,摩擦片背板与导槽之间预留0.1mm的滑动间隙,保证制动时钳体可沿轴向小幅浮动,自动补偿摩擦片的磨损量,避免出现制动偏磨的问题。操纵机构采用双杠杆联动设计,

  两根操纵杆分别对应行车制动与驻车锁止功能,杆体与钳体内部的凸轮推块直接连接,扳动操纵杆时凸轮转动推动活塞向制动盘侧移动,将摩擦片压紧在制动盘端面产生制动力矩,杠杆传动比经过匹配设计,操纵端施加150N的握力即可在制动盘处产生足够的夹紧力,满足低速车辆的制动减速度要求。设计过程中优先考虑了安装边界的适配性,整套机构的安装法兰采用标准四孔固定结构,孔位间距匹配常规小型车辆的转向节安装尺寸,制动盘的中心孔直径适配30mm的轮轴直径,安装时无需对原有轮边结构做大幅改动,可直接替换同规格的鼓式制动总成。结构的外形尺寸控制紧凑,整体径向尺寸不超过220mm,轴向厚度不超过110mm,不会与轮辋内侧产生运动干涉,

  操纵杆的伸出角度预留了30度的调节余量,可根据不同车型的驾驶台布局调整安装角度,适配不同的操纵空间需求。钳体内部的活塞采用矩形密封圈密封结构,密封圈除了密封制动腔的液压油(若为液压助力版本)或润滑脂外,还可在制动解除时带动活塞自动回位,保证摩擦片与制动盘之间保留0.05-0.1mm的正常间隙,避免行驶过程中出现拖磨问题。制动盘采用通风式结构设计,盘体内部铸有径向通风道,车辆行驶时气流可顺着通风道带走制动产生的热量,连续十次紧急制动工况下,盘体表面温度不会超过350℃,保证摩擦系数稳定在设计区间内。整套结构的受力路径经过反复校核,制动时的夹紧力通过钳体直接传递到安装法兰,不会对轮轴产生额外的弯曲载荷,延长轮轴轴承的使用寿命。

  操纵杆的铰接位置采用自润滑衬套,日常使用无需定期加注润滑脂,衬套的磨损量在全生命周期内不超过0.2mm,不会出现操纵旷量过大的问题。摩擦片采用无石棉摩擦材料,摩擦系数稳定在0.35-0.4之间,磨损率符合相关行业标准,正常使用工况下摩擦片的更换周期不低于1200工作小时。在设计阶段还考虑了极端工况的适配性,钳体外侧预留了防尘罩安装位,可加装橡胶防尘罩阻挡泥沙、粉尘进入钳体内部的滑动副,适合在矿区、工地等多尘环境下使用,避免泥沙进入导槽导致钳体卡滞。制动盘的端面跳动量设计控制在0.03mm以内,高速转动时不会出现制动抖动的问题,操纵机构的锁止齿板采用淬火处理,硬度达到HRC45-50,驻车锁止时不会出现滑齿问题,可在20%的坡道上稳定锁止车辆。整套结构的零部件通用化率较高,固定螺栓、密封件、摩擦片等易损件均采用行业通用规格,后期维护时可快速采购替换件,无需定制特殊配件。
