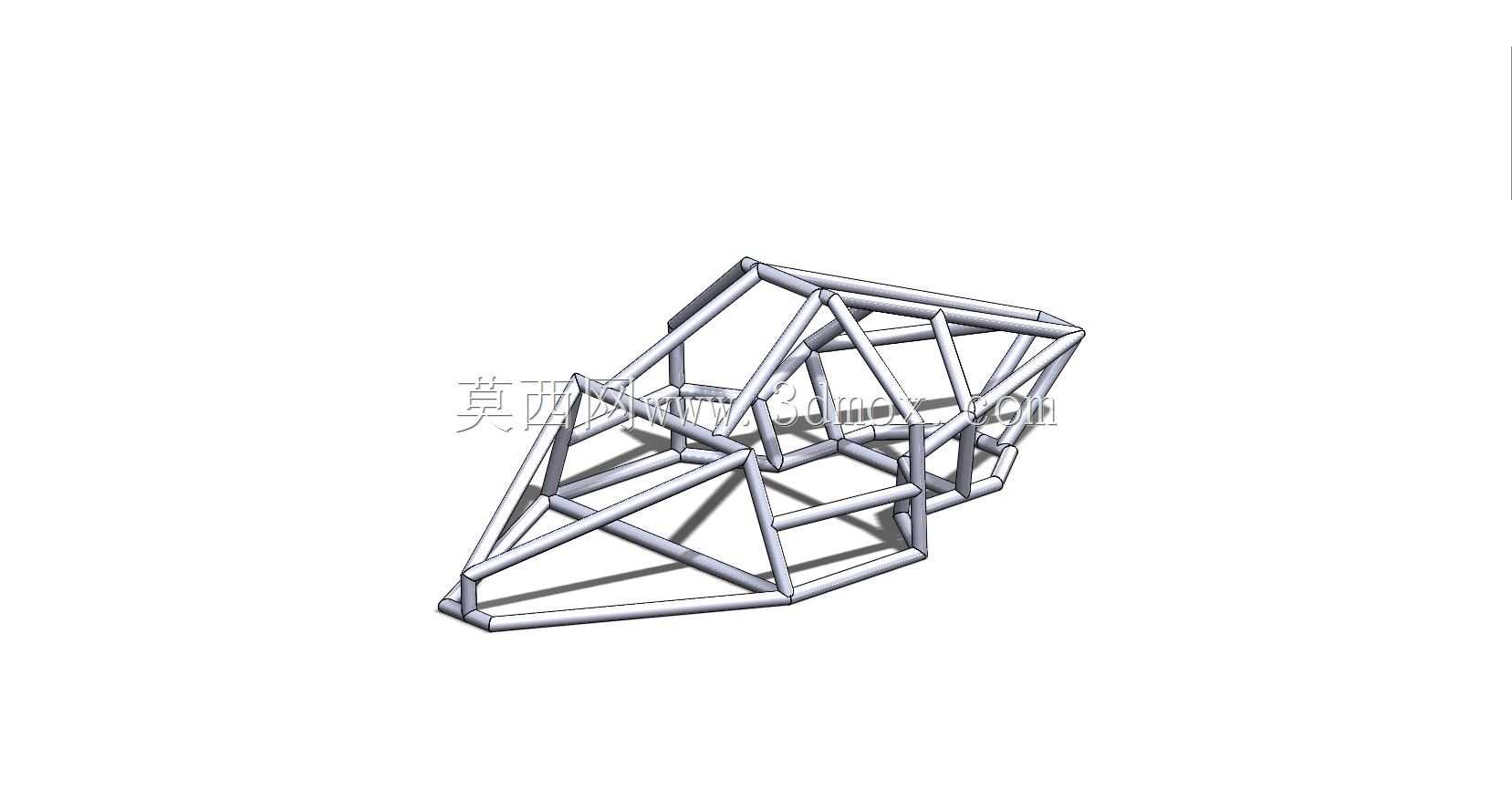

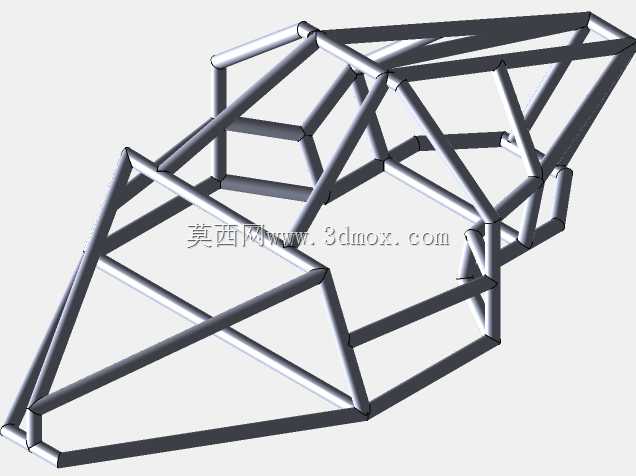

钢管焊接式赛车空间桁架底盘结构

　　该空间桁架式底盘采用圆形钢管焊接成型，是小型竞速类载具的核心承载基体，整体采用三角形稳定拓扑结构排布，所有杆件均通过节点焊接形成闭合受力体系，无多余冗余结构，在保证整体抗扭、抗弯刚度的前提下最大化降低结构自重，适配轻量化竞速载具的性能需求。从实际应用场景来看，这类桁架底盘多用于单人小型竞速赛车、大学生方程式赛车、小型越野全地形车的开发验证阶段，区别于量产乘用车的冲压焊接一体式承载车身，这类管架底盘的开发周期更短，结构调整灵活度更高，不需要开制大型冲压模具，仅通过切割不同长度的钢管、调整焊接节点位置即可完成底盘参数的迭代优化，非常适合小批量定制化载具、赛事原型车的试制场景。从受力逻辑来看，整个底盘的杆件排布完全遵循空间力系传递路径：

　　前端收窄的锥形结构是碰撞吸能区与前悬安装位，杆件以斜向交叉排布为主，能够将前轮受到的纵向冲击、侧向冲击力快速分散到整个桁架平面，避免局部应力集中导致的杆件变形；中部座舱区域的杆件采用环绕式排布，形成闭合的乘员防护笼结构，横向、纵向杆件的间距完全适配常规赛车座椅、安全带安装点、踏板总成的安装边界，座舱两侧的斜向加强杆能够在侧碰时将冲击力快速传递到底盘另一侧的结构，避免座舱结构侵入乘员生存空间；后部逐渐收窄的结构是动力总成与后悬架的安装区域，预留的安装平面能够适配后置后驱布局的动力单元固定需求，后部的交叉斜杆能够抵消动力输出时的扭矩反力，以及后悬跳动时带来的交变载荷，避免长期使用后节点出现疲劳开裂。设计过程中，

　　所有钢管的交汇节点均采用共节点焊接设计，避免出现杆件偏心受力的情况，每根杆件的长度、角度都经过受力校核，仅在受力传递路径上布置杆件，非受力区域不设置多余结构，最大化提升材料利用率。从安装边界来看，底盘整体的离地间隙、轮距安装点位、轴距参数都预留了调整余量，前悬安装点的同轴度公差控制在0.2mm以内，保证转向系统安装后不会出现跑偏、轮胎偏磨的问题；后悬安装位的平面度公差控制在0.3mm以内，保证动力总成、后差速器安装后输入输出轴的同轴度符合传动系统要求。焊接工艺上，这类结构采用满焊处理，所有节点的焊缝高度不低于管材壁厚的0.8倍，焊接完成后需要对焊缝进行应力释放处理，避免焊接残余应力导致的底盘结构变形，影响后续悬架、

　　转向系统的定位参数。和传统的板式底盘相比，这类空间桁架底盘的抗扭刚度能够提升40%以上，自重却能降低30%左右，在赛事场景下能够有效提升车辆的加速性能与弯道操控极限，同时桁架结构的开放性也便于后期对底盘部件进行检修、调整，不需要大面积拆解覆盖件即可完成悬架参数调校、动力系统维护等操作。在实际试制过程中，这类底盘的建模需要提前确定所有杆件的中心线交点坐标，通过焊接模块自动生成管材的切割轮廓，保证每根钢管的切口都能和相邻管材完全贴合，降低焊接时的拼接难度，减少焊接填充量，进一步控制结构自重。整个底盘的下部杆件采用平直排布，预留了电池、油箱、线束等附属部件的安装空间，所有安装点都预先在杆件上焊接了安装螺母板，避免后期钻孔破坏管材的结构强度，所有安装孔位的位置度公差都控制在0.15mm以内，保证后续部件安装的互换性。
