同步带轮精密传动结构设计

　　在自动化生产线、小型动力传输机构、精密输送设备的传动链路里，同步带轮是保障传动比精准、无滑差动力传递的核心基础零件，区别于普通摩擦式V带轮，这类带轮通过轮齿与同步带齿槽的啮合完成动力传输，不会出现打滑丢转的问题，在对传动相位精度有要求的场景里应用极广，比如3D打印设备的轴系传动、小型包装机械的送料机构、电子装配线的工位移载单元，都能看到这类零件的身影。

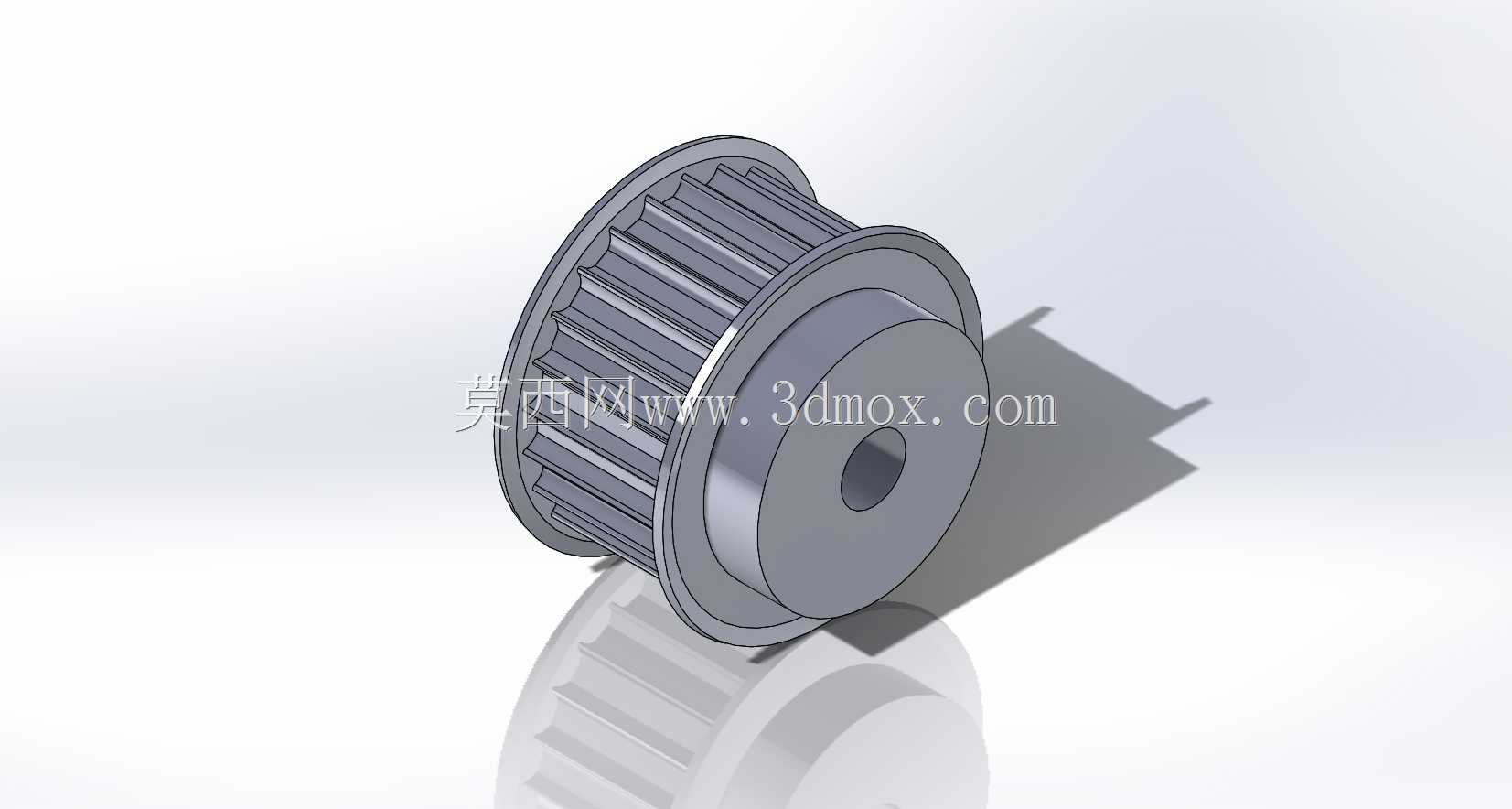

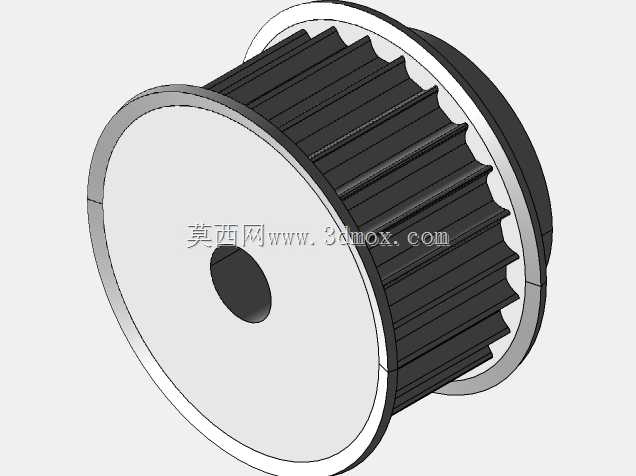

　　从结构设计逻辑来看，这款带轮采用了双侧挡边的结构形式，挡边的高度略高于带轮齿顶圆直径，主要作用是限制同步带在高速运转过程中出现轴向窜动脱落的问题，很多新手工程师在选型或建模时容易忽略挡边的尺寸余量，实际装配后往往会出现同步带跑边、磨损加剧的问题，这款模型的挡边与齿圈部分采用一体式结构设计，相比装配式挡边，整体刚性更强，在高转速工况下不会出现挡边松动移位的问题，适合中高速、中等负载的传动场景。轮齿部分采用了标准的圆弧齿形设计，齿形参数匹配常规的6mm节距同步带，齿槽的深度、齿顶的圆角都做了适配性优化，既可以保证带齿顺利啮入啮出，减少啮合冲击，也能避免齿槽应力集中导致的带轮齿部磨损过快问题。

　　安装定位部分，带轮中心设置了通孔轴孔，轴孔与齿圈的同轴度公差在建模时做了严格的约束，实际加工时可以根据适配的电机轴或传动轴直径调整轴孔尺寸，也可以根据使用需求加工键槽或顶丝孔，实现带轮与轴的周向固定，避免传动过程中出现相对转动。带轮的轮毂部分做了加厚设计，轮毂长度略大于齿圈宽度，保证带轮与轴的配合长度足够，减少悬臂安装带来的轴系挠度影响，提升传动稳定性。从安装边界来看，这款带轮的外径尺寸适配小功率传动场景，整体轴向尺寸紧凑，不会占用过多的安装空间，在布局紧凑的小型设备里也能顺利安装，不需要额外预留过大的装配空间。

　　在实际使用场景中，这类带轮通常配对使用，一端安装在驱动电机输出轴上，另一端安装在从动负载轴上，通过张紧的同步带连接，传动比可以通过两个带轮的齿数比灵活调整，相比齿轮传动，同步带轮传动不需要额外的润滑，维护成本更低，运转噪音更小，同时具备一定的缓冲吸震能力，适合对噪音控制有要求的民用设备、办公设备内部传动结构。建模过程中，轮齿部分采用阵列特征生成，保证每个轮齿的尺寸一致性，挡边与齿圈、轮毂的过渡位置都做了圆角处理，既可以减少加工时的应力集中，也能避免尖锐棱边划伤装配人员或同步带基体。需要注意的是，这类带轮的材质通常选用45号钢或铝合金，钢制带轮适合负载较大、传动扭矩较高的场景，铝合金带轮重量更轻，转动惯量更小，适合高速、频繁启停的传动场景，设计选型时可以根据实际负载、转速、安装空间要求调整带轮的齿数、齿宽、轴孔尺寸，匹配对应的同步带规格，保证传动系统的运行稳定性。
