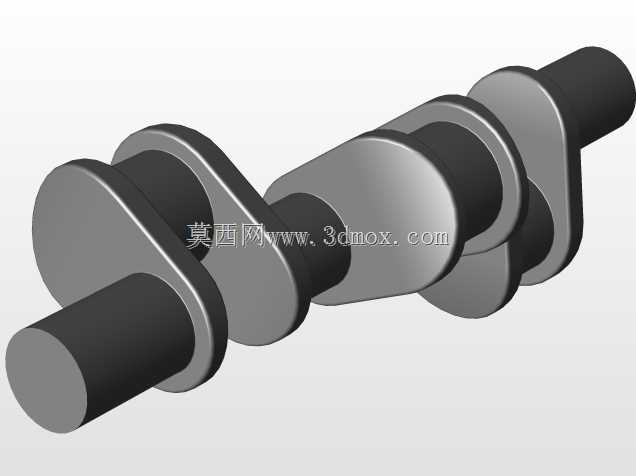

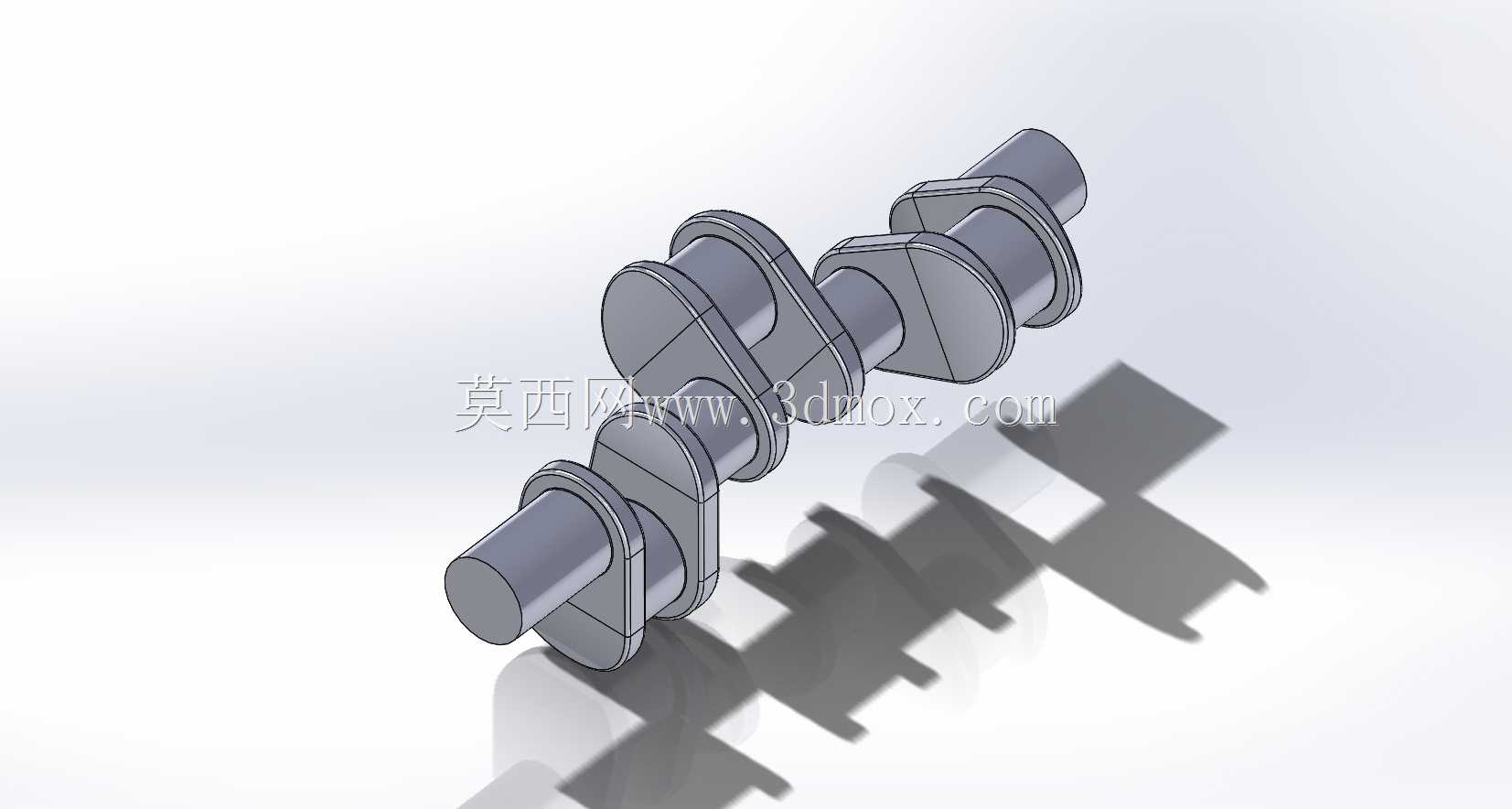

内燃机核心传动曲轴结构三维数模

项目分类:通用机械零部件 发布时间:2022-06-28 ID:661061
  • 内燃机核心传动曲轴结构三维数模
  • 内燃机核心传动曲轴结构三维数模

  在往复式内燃机的动力传递链路中,曲轴是承接活塞往复运动、转换为旋转扭矩输出的核心承载部件,其结构合理性直接决定整机的运转平顺性、疲劳寿命与动力输出效率。这款曲轴的建模过程完全参照量产内燃机的实际受力工况开展,首先从曲柄销与主轴颈的同轴度、平行度公差要求切入,确定各段轴颈的直径、圆角过渡参数,避免应力集中导致的轴颈断裂失效。从实际应用场景来看,这类直列四缸结构的曲轴,主要适配小排量乘用车汽油机、小型通用发电机组动力、小型工程机械动力单元,在整机装配中,主轴颈通过轴瓦安装在缸体的主轴承座上,曲柄销通过连杆轴瓦连接连杆大头,随活塞的往复运动完成动力转换,后端通常连接飞轮与离合器组件,前端驱动正时系统、机油泵、水泵等附属部件。

  设计阶段首先要确定各曲柄的夹角,直列四缸机型采用180度均匀发火间隔的曲柄布置,保证各缸发火顺序下的旋转惯性力、往复惯性力能够实现自身平衡,减少整机运转时的振动传递,不需要额外加装大尺寸平衡轴即可满足怠速与额定转速下的振动限值要求。建模时对各轴颈的表面粗糙度要求对应的结构细节做了还原,轴颈与曲柄臂连接位置的沉割圆角、油道孔的走向都做了完整呈现,润滑油通过缸体主油道进入主轴颈内部油道,再通过斜向油孔输送到曲柄销位置,为连杆轴瓦提供持续的压力润滑,避免高转速下的干摩擦烧瓦故障。从安装边界来看,这款曲轴的轴向定位依靠中间主轴颈两侧的止推片实现,建模时预留了止推片的安装间隙,轴向窜动量控制在常规内燃机要求的0.1-0.3mm区间内,

  既避免热膨胀导致的轴系卡滞,也防止窜量过大造成的前后油封异常磨损。曲柄臂的外形采用了优化的扇形配重结构,在保证平衡率达到85%以上的前提下,尽可能降低曲柄臂的转动惯量,减少发动机加速过程的旋转惯量损耗,同时配重块的外形做了避让设计,不会在运转过程中与缸体内壁、连杆大头发生运动干涉。在实际选型匹配过程中,曲轴的主轴颈直径、曲柄销直径需要与对应的轴瓦规格、缸体主轴承座孔尺寸、连杆大头孔尺寸完全匹配,这款数模的各段轴颈长度、轴肩位置都按照量产机型的尺寸链要求做了公差带模拟,装配时可以直接参照数模核对各零件的配合间隙,包括轴瓦与轴颈的配合间隙、曲轴轴向间隙、曲柄销与连杆大头的侧隙等关键装配参数。对于结构设计从业者来说,

  这款数模完整还原了曲轴从毛坯锻造成型到机加工完成的所有结构细节,包括轴颈的磨削余量预留位置、油道孔的倒角、平衡块的去重凸台结构,在做内燃机改型设计时,可以直接在这个数模基础上调整冲程参数,通过改变曲柄销与主轴颈的中心距来调整活塞行程,匹配不同排量的动力需求,同时可以借助数模开展曲柄臂的强度有限元分析,模拟最大爆发压力下的应力分布,对高应力区域做圆角优化或者材料强化处理。在小型通用动力领域,这类曲轴也常被改装用于小型竞速发动机、自制越野动力单元,数模的参数化结构可以方便设计者快速调整配重形状,适配高转速下的动平衡要求,避免高转速运转时的曲轴弯曲变形。整个建模过程严格遵循机械设计的公差配合要求,所有回转面的同轴度公差、各曲柄销的相位角公差都在数模的结构特征中做了对应约束,不会出现相位偏差导致的配气正时、点火正时错位问题,能够直接用于后续的工程图导出、数控加工编程或者3D打印样件验证。
