V6发动机缸体分段结构三维数模

　　该结构为V型六缸发动机单侧缸排的缸体分段构件，在量产V6动力单元中承担着气缸承载、冷却流道布设、润滑油路分配、曲轴侧支撑的核心作用，区别于直列缸体的平直排布，V6机型的缸体分段需要兼顾60度或90度夹角的缸孔轴线定位精度，同时要平衡两侧缸排工作时的振动耦合问题。从实际装车场景来看，这类缸体分段结构多用于大排量乘用车辆、轻型商用载具以及小型工程动力设备的动力核心，在运行过程中需要承受活塞往复运动的高频冲击、混合气燃烧的爆发压力，同时还要将燃烧产生的多余热量通过集成的冷却腔道传递给冷却系统，保证缸体整体工作温度维持在合金材料的许用范围内。

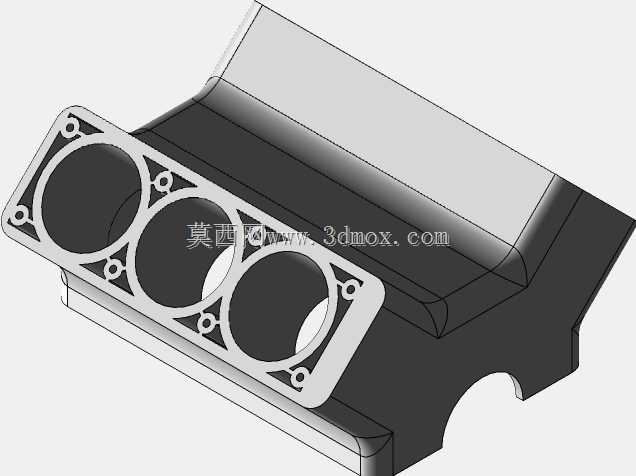

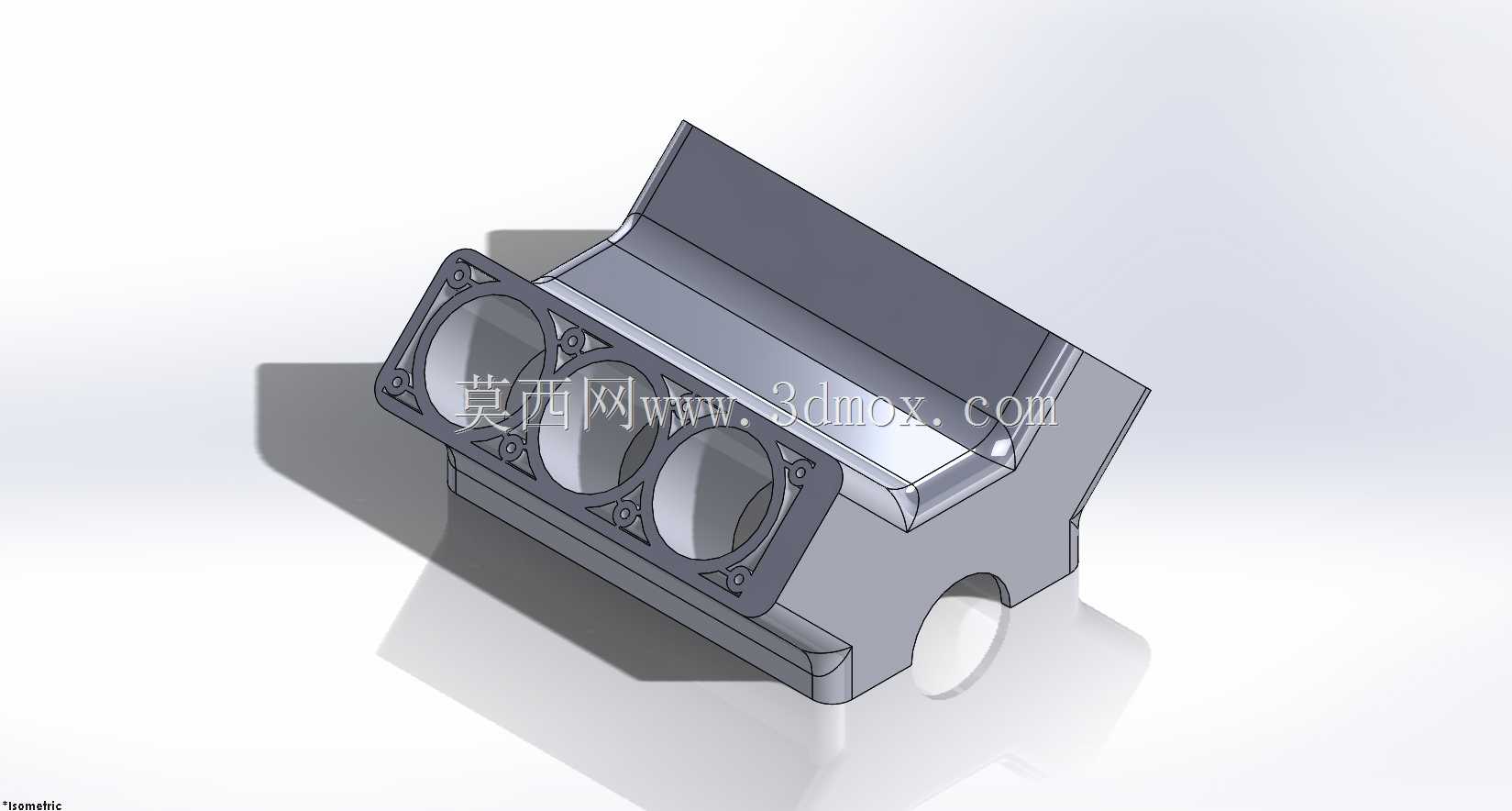

　　从结构设计逻辑来看，该分段构件集成了三个气缸的安装孔位，对应V6机型单侧三缸的排布方式，缸孔周边设计有连续的螺栓连接凸台，用于安装气缸盖并保证燃烧室的密封压力，凸台位置的加厚处理是为了分散缸盖螺栓的预紧力，避免长期工作后出现应力变形导致的密封失效。构件侧面的弧形支撑结构对应曲轴箱的上半部分，预留的半圆形轴孔用于安装曲轴主轴颈，轴孔周边的加强筋沿着载荷传递方向布设，能够将活塞做功时传递到曲轴的冲击力均匀分散到整个缸体壁面，减少局部应力集中带来的开裂风险。

　　在安装边界层面，该分段构件的上端面为缸盖贴合面，平面度要求控制在0.05mm以内，保证与气缸盖、气缸垫贴合后无燃气泄漏；下端面与曲轴箱下箱体配合，通过周边的螺栓孔实现刚性连接，连接面的粗糙度需要满足密封要求，避免润滑油渗漏。构件侧面预留的多个凸台结构分别用于安装机油滤清器、冷却水管接头、传感器安装座等附属部件，凸台的位置设计避开了缸体内部的冷却水道与润滑油道，防止加工时出现腔道贯通的问题。外形上的倾斜壁面是V型缸体的典型特征，壁面厚度根据不同位置的受力情况做了差异化设计，缸孔周围的壁厚大于外壁非承载区域，在保证结构强度的前提下尽可能降低构件整体重量，符合动力总成轻量化的设计趋势。

　　从功能特性上看，该缸体分段内部集成了独立的冷却水流道，冷却水从缸体侧面的进水口进入后，会沿着每个缸孔周边的环形流道流动，带走缸套传递的热量后从上端面的通水孔进入气缸盖，完成对燃烧室、气门组件的冷却；润滑油道则沿着缸体加强筋的走向布设，从主油道分配到每个曲轴主轴颈位置，为曲轴运转提供压力润滑，同时部分油道向上延伸至缸盖位置，为配气机构提供润滑。构件外侧的平整安装面用于安装发动机的前端附件轮系支架，包括发电机、空调压缩机、水泵的固定支点都集成在该平面上，减少了额外支架的使用，提升了动力单元的集成度。

　　在建模逻辑上，该结构优先以缸孔轴线、曲轴轴线为基准建立坐标系，先完成整体轮廓的拉伸成型，再逐步切除缸孔、轴孔、内部流道的空腔结构，最后添加连接凸台、加强筋、安装孔等细节特征，所有特征的倒角、圆角都按照实际铸造工艺要求设置，避免出现尖锐棱角导致的铸造应力集中，安装孔的位置度公差与实际加工要求保持一致，能够直接用于后续的工程图导出、工艺仿真以及装配干涉检查。
