带安装底座的卡扣式机械连接支座结构

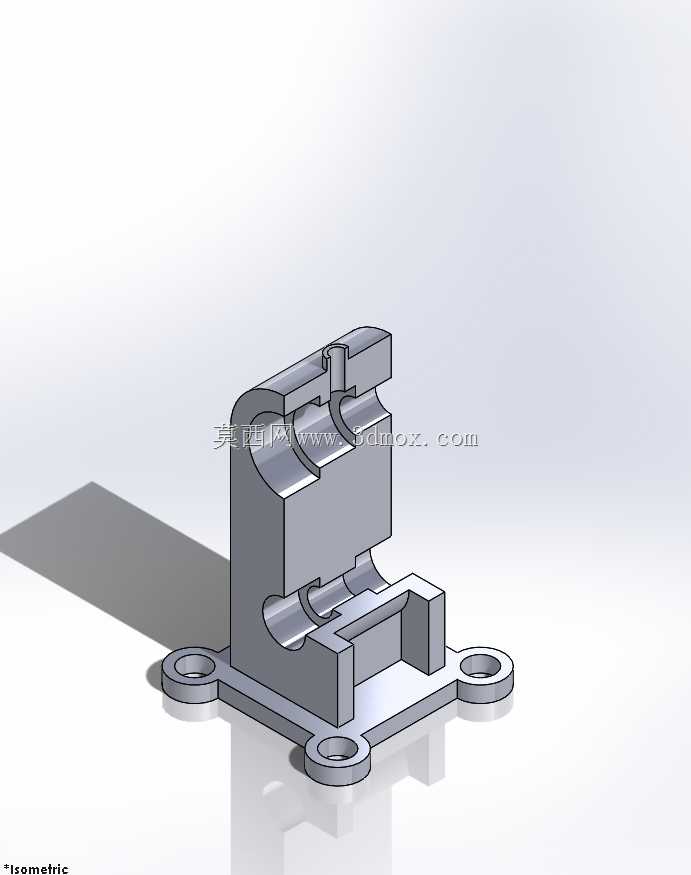

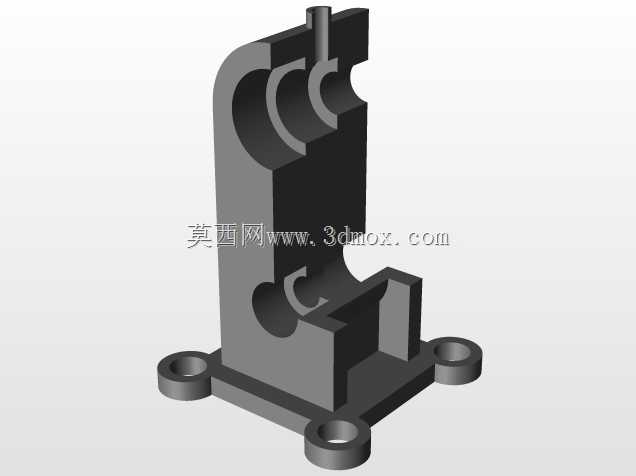

　　这类带安装底座的卡扣式连接支座，在工业自动化生产线的工位定位、小型通讯设备的模组快装、检测治具的模块拼接场景中应用十分广泛，区别于传统螺栓紧固的连接方式，该结构通过自身的卡扣型面实现快装快拆，无需额外紧固件即可完成相邻构件的定位锁紧，大幅缩减产线换型、模组更换的停机操作时间。从实际使用场景来看，这类支座常作为中间连接载体，底部通过三个带通孔的安装耳固定在设备基板、铝型材框架或者治具底板上，上部的卡扣型腔用于卡接对应规格的功能模组，比如小型传感器安装块、气路转接块、通讯中继模块等，安装时仅需将上部模组对准卡扣槽位推入，即可通过型面的过盈配合实现锁紧，拆卸时借助卡扣处的预留撬位即可快速分离，无需反复拧动螺栓，也不会出现紧固件丢失、滑牙的常见问题。

　　设计这类支座时，首先要明确安装边界的约束：底部三个安装耳的中心距需要匹配常用的铝型材槽距、标准安装孔位阵列，安装孔的直径适配M3-M4规格的内六角螺栓，孔位周边做了沉台设计，保证螺栓头安装后不突出底座底面，避免安装后出现支座倾斜、贴合不严的问题。上部的卡扣结构做了对称式的双卡槽设计，两侧的卡扣臂预留了合理的弹性变形量，既保证卡接后有足够的锁紧力，不会在设备运行振动下出现松脱，又不会因为变形量过大导致卡扣臂断裂，卡扣的导入端做了15度的导向斜角，降低模组安装时的对位难度，即使操作人员盲操作也能顺利将模组推入卡槽。支座主体的壁厚做了差异化设计，安装耳位置因为要承受螺栓锁紧的压应力，壁厚比主体侧壁厚1.5mm，避免锁紧螺栓时出现安装耳开裂的问题；主体内部做了局部的减重槽，在不影响整体结构强度的前提下减少材料用量，同时降低支座自身重量，适配轻量化的设备安装需求。

　　从结构强度校核的角度来看，这类支座采用等强度设计思路，卡扣臂的根部做了R2的圆角过渡，避免应力集中导致的疲劳断裂，在设备持续振动的工况下，圆角过渡结构能将根部的集中应力降低40%以上，大幅提升结构的疲劳寿命。支座的支撑面做了0.1mm的平面度公差要求，保证上部安装的模组与底座贴合紧密，不会出现倾斜偏移，影响后续的定位精度；卡扣的配合面做了0.05mm的公差带设计，既保证卡接后的间隙在合理范围内，不会出现模组晃动，又不会因为公差过紧导致安装拆卸阻力过大。实际选型使用时，需要注意上部卡扣型腔的尺寸匹配对应模组的安装凸台尺寸，底部安装孔的中心距要适配安装基板的孔位，若用于有防尘、防水要求的场景，可在卡扣配合面增加密封胶条的安装槽，拓展结构的适用场景。这类结构的设计难点在于平衡卡扣的锁紧力与拆卸难度，弹性变形量的计算需要结合所选材料的弹性模量，若采用常用的POM工程塑料加工，卡扣臂的有效长度设置为8mm时，变形量控制在0.8mm即可兼顾锁紧力与拆卸手感；若采用铝合金材质加工，则需要将卡扣臂的厚度适当减薄，保证足够的弹性变形空间，避免硬度过高导致卡扣断裂。在实际产线应用中，这类快装支座相比传统的螺栓连接结构，能将单个模组的更换时间从3-5分钟缩短到10秒以内，在多品种小批量的柔性生产线上，这类结构的应用能大幅提升产线的换型效率，减少运维人员的操作工作量。同时，一体化的支座结构减少了额外紧固件的使用，降低了设备的零件管理成本，也避免了紧固件松动脱落掉入设备内部造成的设备故障风险。
