Vslot2020与4020工业铝型材截面结构

　　日常做非标设备机架搭建时，Vslot系列铝型材是选型表里的高频选项，2020和4020这两个规格尤其适合轻载型设备的框架搭建场景，像桌面级检测工装、小型输送线侧边支架、实验室测试台架这类对空间占用有要求、负载不超过单米15kg的工况，用这两款型材搭配T型螺母就能快速完成装配，不需要额外做焊接或者表面处理，拆装调整的灵活度远高于方钢焊接框架。从截面结构来看，两款型材都采用了对称式V型槽设计，槽口的圆弧过渡和卡槽尺寸严格匹配配套的偏心轮、滑块以及T型螺母的安装公差，槽道内部的加强筋布局兼顾了减重和抗弯性能，2020规格的截面外轮廓为20mm×20mm，四个侧面均开设标准V槽，适合做小型框架的横竖主撑，也可以用来做设备的防护栏立杆；

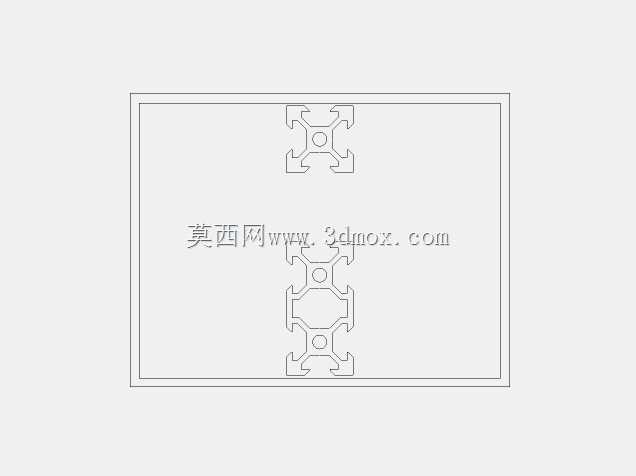

　　4020规格的截面外轮廓为40mm×20mm，长边两侧开设V槽，短边为封闭平面，抗弯截面模量比2020高出近一倍，适合做跨度稍大的横梁或者需要安装平面附件的安装基面。设计这类型材截面的时候，首先要匹配通用紧固件的安装边界，槽口宽度控制在6mm，刚好适配M5规格的T型螺母和螺栓，中心孔的尺寸兼顾了攻丝安装和内置连接块的需求，壁厚控制在1.8mm，既保证挤压成型时的成品率，也能满足常规轻载机架的强度要求，不会因为壁厚过薄导致螺栓锁紧时型材变形。实际应用中，这两款型材可以通过角码、内置连接件任意拼接，V槽本身还可以直接配套滚轮做直线运动的导向轨，不需要额外加装直线导轨，在低成本的小型滑移机构里能大幅压缩物料成本，

　　比如小型物料分拣机构的滑移架、3D打印机的运动框架，都能直接利用型材自带的V槽作为导向基准，安装时只需要保证拼接面的平面度公差控制在0.2mm以内，就能满足运动部件的平稳运行要求。另外两款型材的截面设计都预留了封条安装槽，装配完成后可以压入PVC封条遮盖槽口，避免积灰或者杂物进入槽道影响后续附件安装，端面也可以配套标准端盖做封闭处理，整体外观整洁度更高，适合用在对设备外观有一定要求的民用类小型设备上。
