工业框架用4020V槽挤压铝型材结构

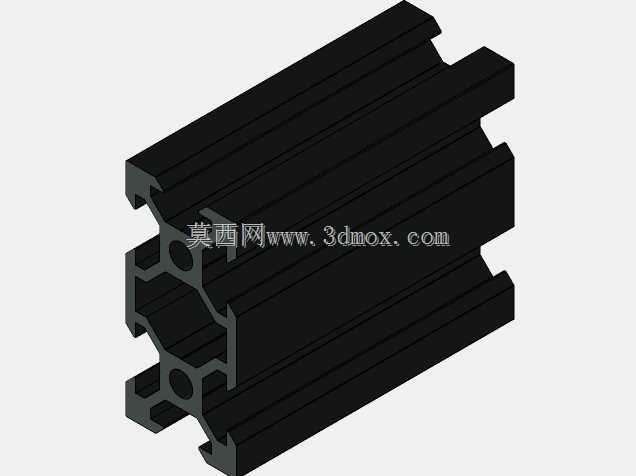

　　在非标自动化设备、小型检测工装、桌面级实验台架的搭建场景里，窄边V槽挤压铝型材的选型一直是结构工程师绕不开的环节，这款4020规格的V槽挤压铝型材，就是针对小尺寸安装空间、轻载支撑场景开发的框架构件。从截面设计来看，型材主体宽度为40mm、厚度20mm，单侧开设的V型槽槽口角度匹配标准V轮导向结构，既可以作为小型直线运动机构的安装导轨使用，也能通过配套的T型螺栓、角槽连接件完成多根型材的快速拼接，不需要额外焊接或者打孔攻丝，能大幅缩短设备框架的装配周期。

　　设计这类型材的时候，首先要考虑挤压成型的工艺可行性，截面的壁厚均匀性控制在1.5mm到2mm区间，既避免挤压过程中出现壁厚差过大导致的变形、充型不满问题，也能兼顾型材的整体刚性，在单侧承受5kg以内的悬臂载荷时，型材的直线度变形量可以控制在0.2mm每米范围内，满足大部分轻载设备的安装精度要求。V槽的槽口深度经过反复校核，既保证配套的V型滚轮在槽内滚动时不会出现脱轨问题，也不会因为槽深过大削弱型材主体的抗弯截面模量，槽内的表面粗糙度在挤压成型后可以达到Ra3.2，不需要后续二次机加工就能直接满足滚轮滚动的摩擦要求，减少后期的表面处理工序成本。

　　从安装边界来看，这款型材的端面可以直接加装配套的端盖，避免型材内部的空腔积灰，拼接时相邻型材的连接槽位置完全对齐，不管是做垂直拼接还是平行拼接，连接件都能顺利嵌入槽内完成锁紧，不需要现场修配。在实际使用场景里，这类窄幅V槽铝型材常用来做小型流水线的侧边导向条、设备防护栏的横向支撑梁、3D打印机的运动轴安装梁，甚至是小型电气柜的内部安装导轨，相比同规格的方管焊接结构，它的装配灵活度更高，后期改造调整的时候只需要松开螺栓就能重新调整位置，不会像焊接结构那样一旦成型就无法改动。

　　型材的截面空腔设计也兼顾了走线需求，20mm厚度方向的空腔可以容纳3到5根直径4mm的传感器线缆，搭建设备框架的时候可以直接把线缆藏在型材空腔内部，不需要额外加装走线槽，让设备整体外观更整洁，也能避免线缆外露被运动部件剐蹭破损。V槽的两侧设计有平行的安装基准面，安装直线导轨或者行程开关的时候，可以直接以这个面作为定位基准，不需要额外打表找正，能节省现场安装的调试时间。针对不同的使用环境，这类型材挤压成型后可以做阳极氧化处理，表面形成的氧化膜厚度在8到12微米，既能提升型材的耐磨性能，也能在普通车间环境下起到防锈作用，不需要额外做喷漆处理。
