福伊特4182商用车自动变速箱结构

　　在商用车动力传动系统的匹配选型中，自动变速箱的结构合理性直接决定了整车运营效率、换挡平顺性与全生命周期维护成本，福伊特4182齿轮箱作为面向中重型商用车、城市公交、长途客运车辆开发的液力自动传动单元，其三维结构完整还原了量产部件的装配关系与功能分区，可直接用于整车动力总成布置校核、传动系统运动仿真、维修拆装模拟等工程场景。

　　从实际装车场景来看，该款齿轮箱主要适配匹配额定功率区间在180kW至260kW的柴油、天然气及混合动力商用车动力平台，常见于10-12米城市公交客车、12-18吨中型载货汽车、机场摆渡车、厂区专用通勤车辆的动力传动链路中，承担发动机输出扭矩的变速变矩、动力通断、转速匹配核心功能，相比手动机械变速箱，其液力变矩单元可在车辆频繁启停的工况下吸收动力冲击，降低传动系统的冲击载荷，延长发动机与传动系部件的使用寿命，同时减少驾驶员的操作强度，适配城市工况下频繁加减速的使用需求。

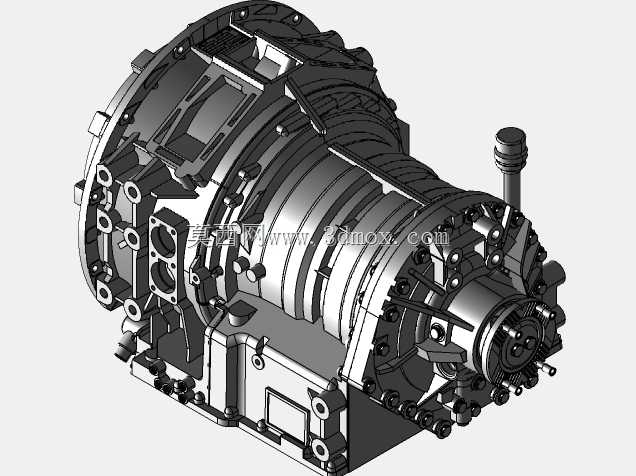

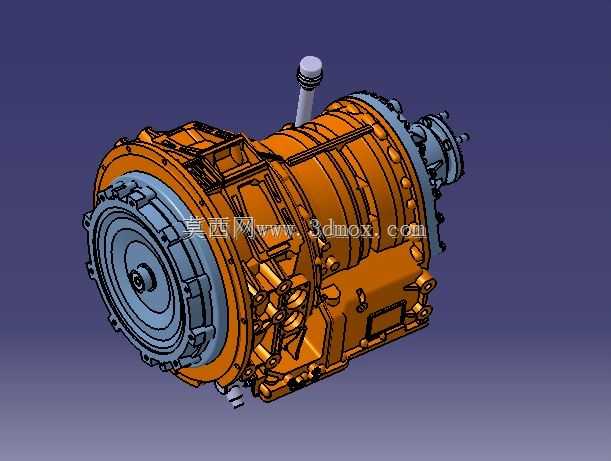

　　从结构设计思路来看，该齿轮箱采用集成化模块化设计思路，整体为同轴式纵向布置结构，输入端通过柔性连接盘与发动机飞轮壳对接，安装法兰的螺栓孔位完全匹配主流商用车发动机的飞轮壳安装接口，无需额外设计转接支架即可完成动力端对接；输出端采用法兰式输出结构，可直接对接传动轴万向节，将动力传递至驱动桥主减速器。整体壳体采用高压铸铝材质分三段式拼接，前端为液力变矩器舱，集成锁止离合器与导轮、泵轮、涡轮组件，中部为行星齿轮变速机构舱，布置多组行星排与湿式多片换挡离合器，后端为液压控制单元与输出端盖，集成换挡电磁阀、油压调节阀、输出转速传感器接口，顶部布置的通气管用于平衡箱体内外气压，避免高速运转时箱体内油温升高导致内部压力过大造成油封渗漏，底部设置的油底壳集成液压油滤芯与放油螺塞，预留的油位检查孔可在日常维护时快速检查传动油位与油质状态。

　　从安装边界与尺寸参数来看，该齿轮箱整体轴向长度控制在720mm范围内，最大壳体直径为480mm，干重约320kg，安装时需预留前端与飞轮壳对接的15mm调整间隙，输出端法兰距离后端安装支点的距离为120mm，可适配不同轴距车型的传动轴角度调整需求；箱体侧面预留的多个安装支脚采用橡胶悬置与车架大梁连接，悬置点的位置经过重心匹配，可有效过滤动力传递过程中的振动传递，避免变速箱壳体长期受交变载荷产生开裂风险。箱体上预留的传感器安装孔位分别对应输入转速、输出转速、油温、油压信号采集，可直接对接整车CAN总线控制系统，实现换挡逻辑的实时调整与故障状态的在线诊断。

　　从功能特性来看，该齿轮箱采用6前进挡1倒挡的传动比设计，各挡位传动比梯度设置合理，低速挡传动比为3.43，可满足车辆满载起步、爬坡时的大扭矩输出需求，最高挡为直接挡，传动比1，可在车辆高速巡航时降低传动损耗，提升燃油经济性；倒挡传动比为-4.1，可满足车辆倒车时的扭矩与车速匹配需求。内部的湿式多片离合器采用液压驱动结合，换挡过程中通过控制油压的线性上升实现动力的无中断传递，避免换挡过程中的动力顿挫，液力变矩器的锁止离合器在车速达到设定阈值后完全锁止，消除液力传动的滑转损耗，提升高速工况下的传动效率。冷却油路采用独立的外接冷却器接口，可将变速箱工作过程中产生的热量通过整车冷却系统散发，保证长时间大负荷工况下箱体内油温稳定在80-100摄氏度的最优工作区间，避免油温过高导致液压油变质、摩擦片烧蚀等故障。

　　在三维建模层面，该模型完整还原了所有内部零部件的装配关系，包括每一组行星齿轮的齿圈、太阳轮、行星架与行星轮的啮合位置，离合器摩擦片与钢片的叠装顺序，液压油路的内部通道走向，以及所有密封件、紧固件的安装位置，可用于拆解演示、装配工艺培训、干涉检查等场景，在进行整车总布置设计时，可直接调用该模型进行动力舱的空间校核，确认变速箱与周边车架、线束、管路、冷却系统部件的安全间隙，避免实车装配时出现部件干涉问题；在进行维修教学时，可基于该模型制作拆装步骤动画，直观展示内部部件的配合关系，提升维修人员对该款变速箱结构的认知效率。
