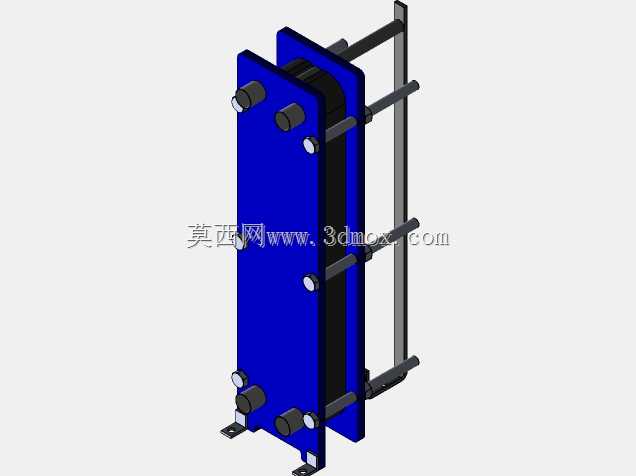

阿尔法拉瓦尔TL6系列56板片可拆板式换热设备

　　做换热设备选型和结构设计快十年，接触过不少进口品牌的板换三维数模，这款TL6规格的56板片可拆式板式换热器，是暖通、工艺冷却、中小流量流体换热场景里很常见的配置。先从实际应用场景说，这类小尺寸高换热效率的板换，常被用在楼宇暖通的水-水换热单元、小型工业生产线的工艺冷却液温控、食品加工段的介质短时换热、空压机余热回收的油路换热环节，相比管壳式换热器，它的占地面积只有同换热功率管壳设备的三分之一不到，拆装清洗板片的操作门槛很低，现场运维不需要大型吊装设备，两个运维人员配合就能完成板片拆卸、清洗、密封垫更换的全流程。

　　从设备实际用途来看，它的核心作用是实现两种不同温度流体之间的热量传递，通过板片表面的人字形波纹强化湍流，让两种介质在各自的流道内充分换热，既可以做加热工况——比如用高温蒸汽或者高温热水把低温循环水加热到设定温度，也可以做冷却工况——用冷却水或者冷冻水把高温工艺介质降到工艺要求的温度范围，部分特殊密封材质的配置下，还能处理有轻微腐蚀性的流体换热需求。

　　说到产品功能特性，这款56板片的配置属于该型号下中等换热面积的规格，板片采用悬挂式定位结构，靠上下两根横向导杆定位对齐，拉紧螺栓均匀分布在板片组两侧，压紧的时候可以保证每块板片的受力均匀，避免出现密封垫压偏导致的内漏或者外漏问题。板片上的四个角孔对应两种介质的进出通道，相邻板片倒置安装形成互不相通的两个流道，冷流体和热流体在相邻流道内逆向流动，换热对数平均温差更高，换热效率比顺流结构高15%以上。设备侧面的固定压紧板上预留了四个接口，接口采用法兰连接结构，和现场管道对接的时候不需要额外做转接件，接口的通径匹配该型号的额定流量范围，不会出现流道截面突变导致的局部阻力陡增问题。活动压紧板可以沿着导杆滑动，当需要增减板片调整换热面积的时候，只需要松开拉紧螺栓，移动活动压紧板就能操作，不需要完全拆解整个设备框架。

　　从设计思路层面拆解，这款设备的框架采用悬臂式导杆结构，下导杆承担板片组的主要承重，上导杆做定位导向，避免板片安装过程中出现倾斜错位。板片的波纹角度采用经典的大角度人字纹设计，在低流速下就能形成充分湍流，不容易在板片表面结垢，降低了清洗维护的频率。密封垫采用卡扣式固定在板片的密封槽内，不需要粘接，更换密封垫的时候直接把旧垫抠下来，新垫对准卡扣按进去就能完成安装，相比粘接式密封垫，更换效率提升了一倍以上，也避免了粘接剂残留导致的密封面不平整问题。拉紧螺栓的长度是按照最大板片堆叠厚度设计的，当板片数量在额定范围内调整时，不需要更换螺栓就能完成压紧，螺栓两端都做了倒角处理，穿螺栓的时候不会刮伤压紧板的螺栓孔镀层。底部的安装支脚开了长条形安装孔，现场安装的时候可以微调固定位置，抵消基础施工的尺寸误差，不需要二次扩孔。

　　再说到外形尺寸与安装边界，这款设备的整体宽度由板片组的压紧厚度决定，56板片配置下的压紧厚度处于该型号的中等区间，安装的时候需要在设备的活动压紧板一侧预留至少一倍板片组长度的操作空间，方便后期抽出板片清洗维护。设备的高度方向，固定压紧板和活动压紧板的顶部比板片组高出一定距离，预留了吊装孔的位置，现场就位的时候可以用吊环螺栓拧入吊装孔进行吊装，不需要额外绑扎吊带，避免吊装过程中损伤板片或者接口。接口的中心距是标准化尺寸，和同型号其他板片数量配置的设备接口中心距一致，后期如果需要调整换热面积增减板片，不需要改动现场的管道布局，只需要调整设备本身的拉紧长度就能适配，大幅降低了后期改造的施工成本。设备的整体重量在同换热功率的换热设备里属于较轻的水平，楼面安装的时候不需要做额外的承重加固，普通的设备平台就能满足承重要求。流道的间隙匹配常规的洁净流体工况，如果是处理含有少量细小颗粒的流体，还可以选配宽间隙板片，避免流道堵塞，不过这款56板片的常规配置是针对无颗粒洁净流体设计的，选型的时候需要根据流体的洁净度、温度、压力、腐蚀性匹配对应的板片材质和密封垫材质，板片常用的304、316L不锈钢材质可以覆盖大部分常规工况，密封垫的丁腈橡胶、三元乙丙橡胶、氟橡胶材质分别对应不同的温度和介质耐受范围。

　　在三维建模层面，这款模型完整还原了板片的堆叠结构、导杆的定位结构、拉紧螺栓的分布、压紧板的接口细节、支脚的安装孔特征，做设备布局设计的时候，可以直接导入到产线或者机房的整体装配里，核对安装空间、管道对接位置、操作预留空间，不需要重新建模就能完成布局校验，能大幅提升设计阶段的效率，避免出现现场安装时的空间干涉问题。建模的时候板片的波纹细节也做了还原，做流体仿真分析的时候，可以直接提取流道模型进行网格划分，分析不同流量下的换热效率、阻力损失，为选型计算提供直观的模型支撑。
