五向指型通讯安装固定支架

　　该指型支架属于通讯设备配套的安装固定类结构件，在现场布线、通讯模组挂载、小型工控终端固定场景中使用频率较高，日常运维里这类小支座往往直接决定外设的安装稳定性，很多户外柜、通讯挂杆、设备侧装工位都会用到同类型的折弯/机加固定件。

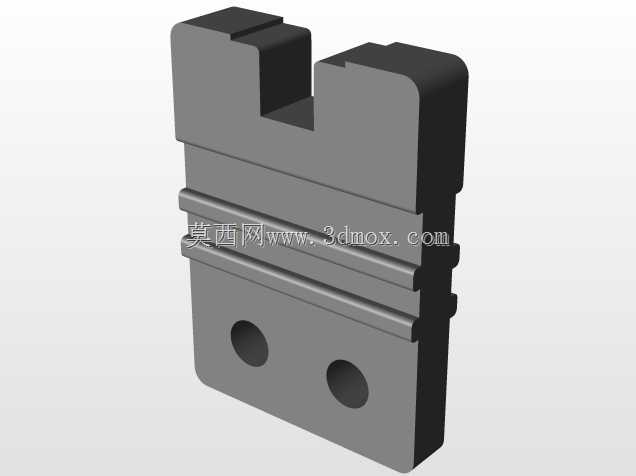

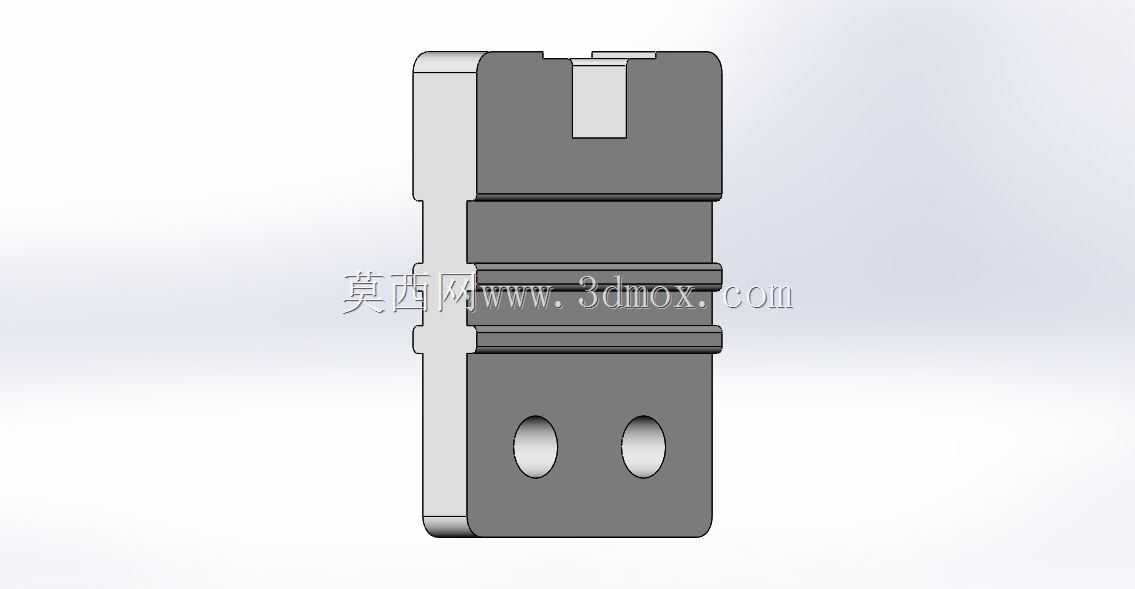

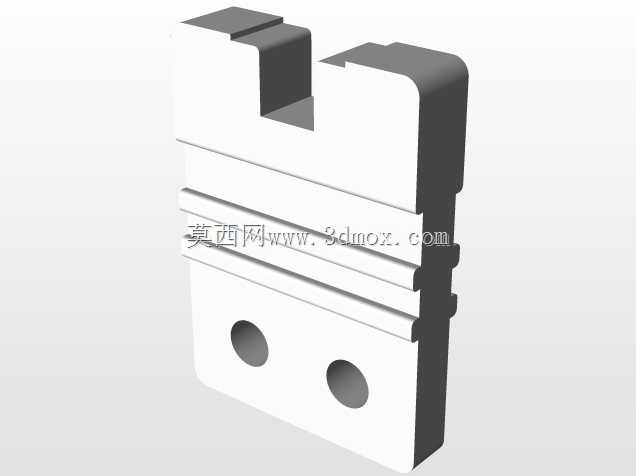

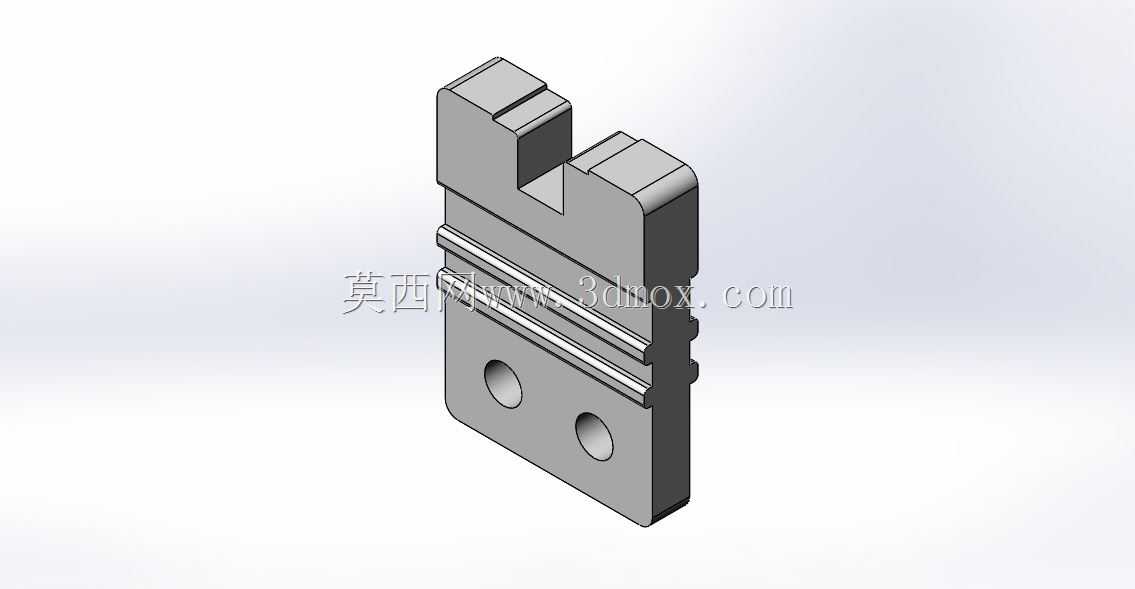

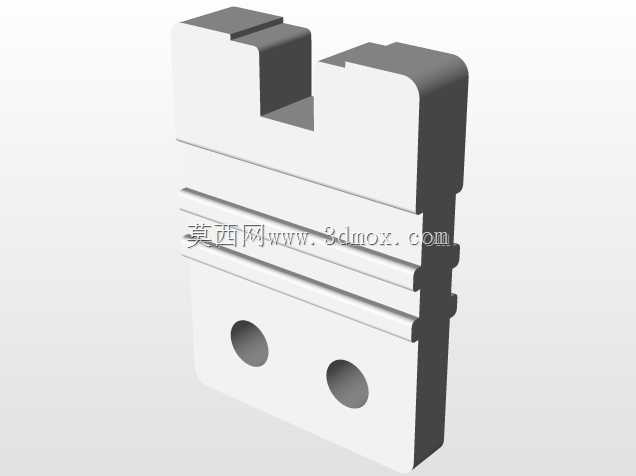

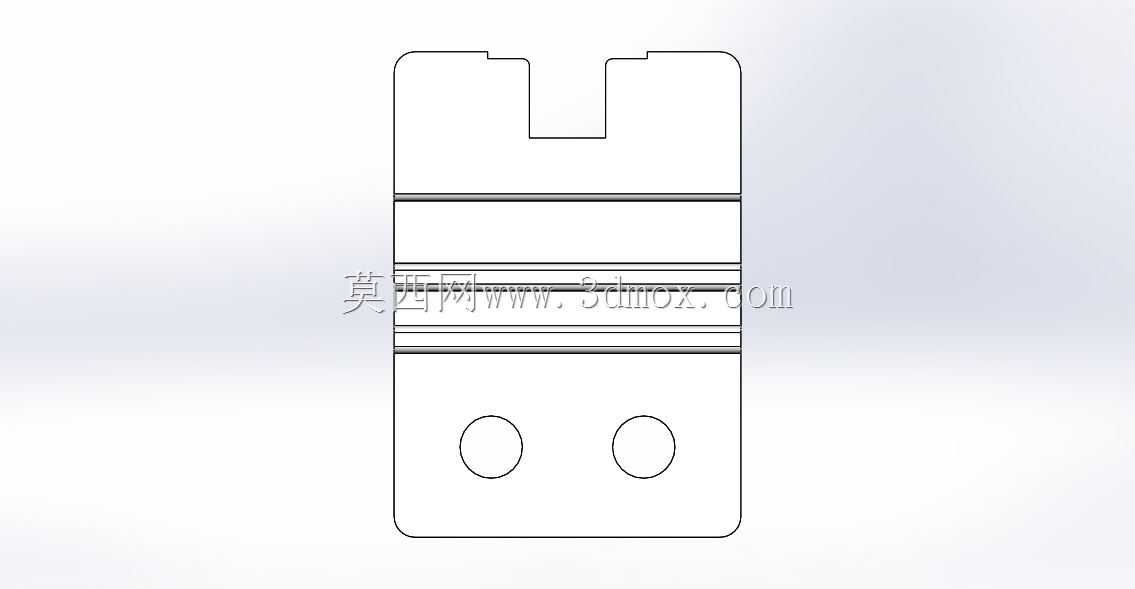

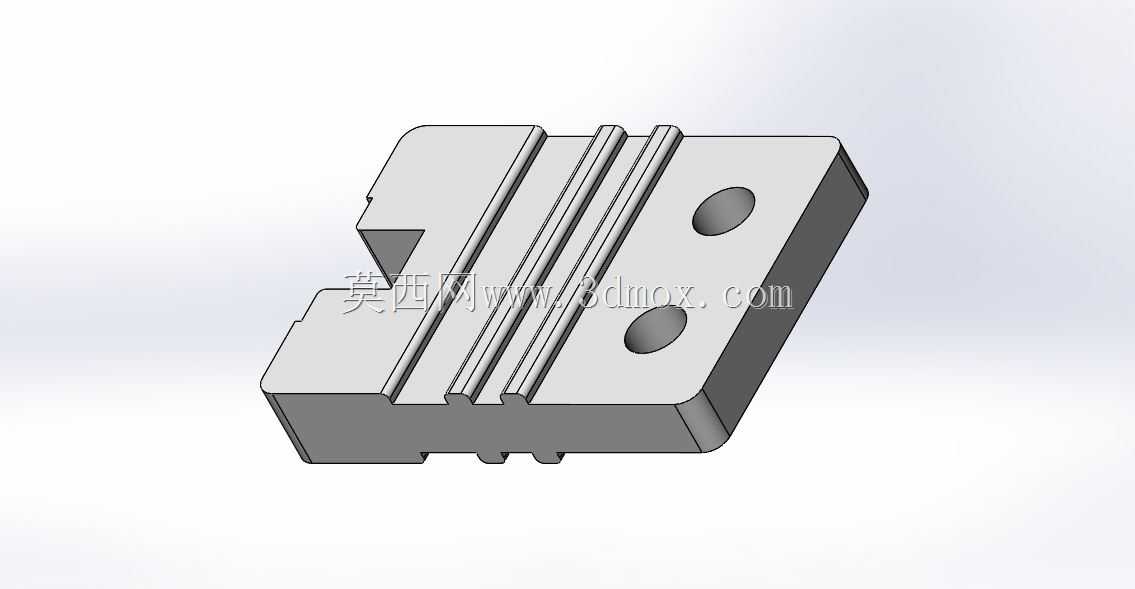

　　从结构功能上看，支架主体为分层阶梯式块状构型，上部开设卡槽结构，用于卡接配套的通讯外设或者导轨条，卡槽两侧预留限位挡边，装入配套部件后可限制横向窜动，避免设备运行震动时出现滑移松脱；支架下部设置两个贯通安装孔，孔位中心距适配常规通讯安装标准，孔径匹配M8规格紧固件，安装时可穿过螺栓将整个支座固定在安装基面，无论是壁挂板、设备机架立面还是杆装抱箍转接板都能适配。

　　设计阶段首先考量的是安装边界约束：支架总长度方向尺寸控制在70mm区间，宽度方向50mm，安装孔位所在基面厚度12mm，安装孔直径9mm，预留了紧固件穿入后的调整间隙，不会出现螺栓卡滞、孔位对位偏差无法装配的问题。上部的卡接槽做了分段台阶处理，不同高度的台阶可以适配不同厚度的外接部件，五向指型的卡位设计允许外接件从多个方向滑入卡槽，现场安装时不需要严格对准单一插入方向，在狭小的柜内布线空间里操作容错率更高。

　　结构强度层面，支架主体采用等厚实体构型，卡槽根部做了加厚过渡，没有出现单薄的悬伸壁，挂载常规通讯模块、信号转接器这类重量在1kg以内的部件时，支座自身形变可以控制在极小范围；两个安装孔分布在下部承载区，受力点直接落在安装基面上，上部卡槽承受的载荷可以通过支架实体部分直接传递到下部安装孔，力流路径短，没有明显的应力集中薄弱点。孔口位置做了沉孔适配空间，螺栓头装入后可以完全贴合支座表面，不会出现凸起干涉外接部件滑动的问题。

　　实际选型使用时，这类支架常替代简易折弯钣金件，钣金支架在长期户外震动环境下容易出现折弯处疲劳开裂，而该一体机加构型的支座抗震动性能更优，在基站侧装设备、车间工业通讯网关固定、AGV车载通讯模块挂载场景下都能适用。建模过程中需要重点把控几个配合尺寸：上部卡槽的槽宽公差需要和外接卡件的厚度匹配，预留0.2-0.3mm的滑配间隙，既保证装入顺畅，又不会出现间隙过大晃动；下部两个安装孔的中心距公差控制在±0.1mm，现场安装时可以快速对位基面上的预钻孔，不需要二次扩孔调整。支架侧面的分层台阶除了卡位功能外，也可以作为扎带固定位，布线时通讯线缆可以沿台阶侧面排布，用扎带捆绑后走线整齐，避免线缆悬垂拉扯接口。

　　从装配逻辑来看，安装时先将支架下部通过两个螺栓预固定在安装面，调整好支架朝向之后再锁紧紧固件，之后将需要固定的通讯部件沿上部卡槽滑入到位，侧面的限位挡边会卡住部件两侧，不需要额外在通讯设备外壳上打孔，不会破坏外设本身的防护涂层，对于已经出厂的成品通讯设备改装固定非常友好。支架整体外形没有尖锐外伸棱边，所有边角都做了小倒角处理，柜内操作布线时不会划伤线缆外皮，也能避免安装人员调试时被锐边磕碰。

　　在不同使用场景下，该支架还可以作为通用转接支座使用，除了通讯类部件，小型传感器、接线端子盒、信号放大器这类轻型工控元件都可以通过该支架实现侧装固定，孔位和卡槽的通用化设计减少了现场需要储备的支座种类，运维备件管理也更简便。建模时将安装孔、卡槽、限位台阶的特征参数化，后续如果需要适配不同尺寸的外接部件，只需要调整槽宽、孔距几个核心参数就可以快速衍生出同系列不同规格的支架，不需要从头重构模型，大幅提升后续变型设计的效率。
