导轨式安装数字负荷管理装置结构

　　在低压配电系统的终端回路里，这类数字负荷管理装置是末端负荷调控的核心部件，常被安装在楼层配电间、设备控制柜、分布式光伏并网点、小型工商业配电回路这类场景里，承担回路负荷实时监测、过载预警、分合闸控制、负荷数据上传的功能，和传统的热磁式断路器相比，它能实现数字化的负荷阈值设定，不会因为环境温度变化出现保护阈值漂移，也能通过通讯接口把回路的电流、功率、累计用电量数据上传到后台能耗管理系统，方便运维人员做负荷调配和能耗统计。做这个装置的结构设计时，首先要兼顾两种安装场景的适配性，一种是标准35mmDIN导轨的卡装，这是工控柜内最通用的安装方式，不需要额外打孔固定，拆装维护的时候直接拨动卡扣就能取下，另一种是面板嵌入式安装，

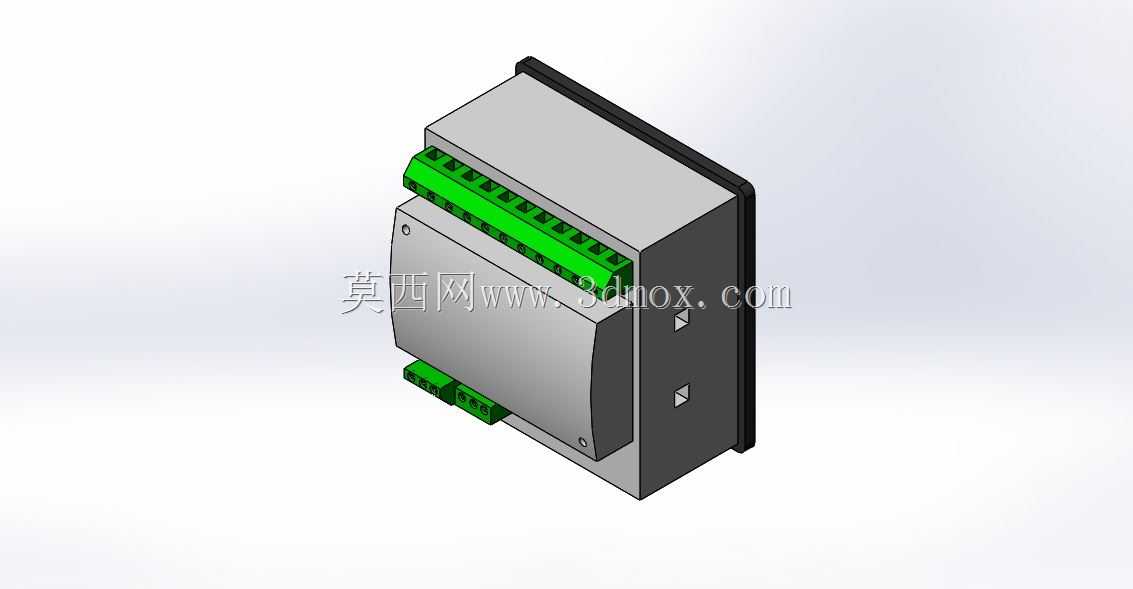

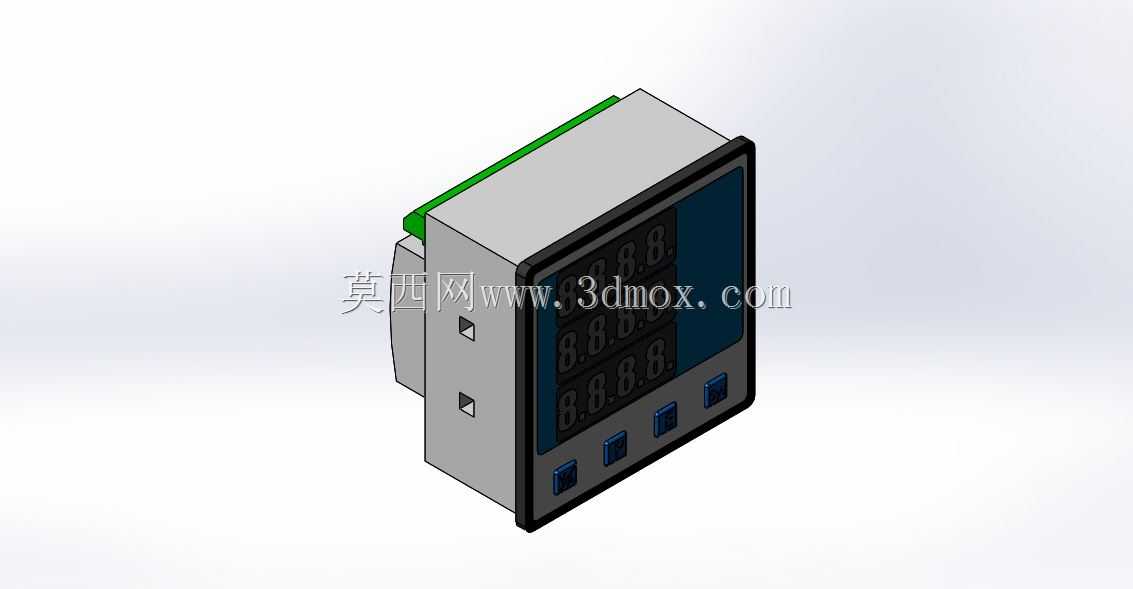

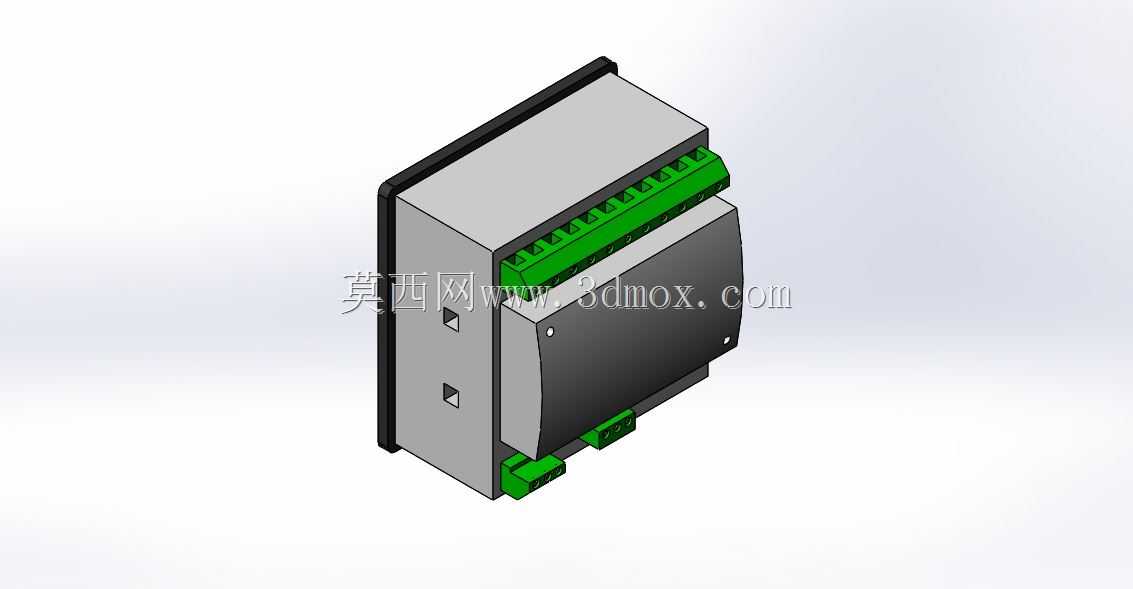

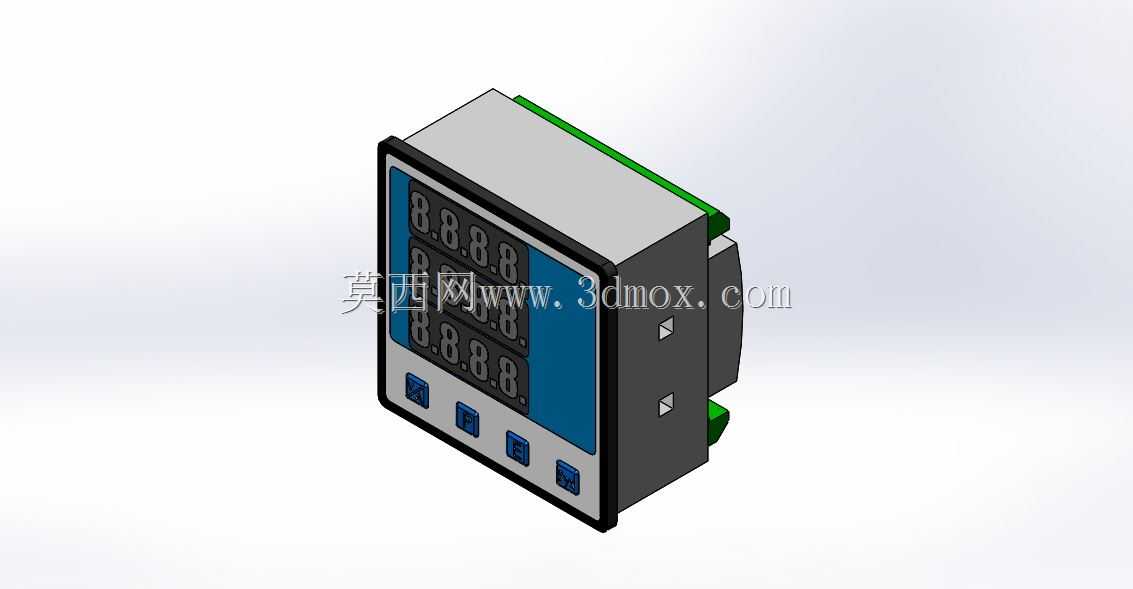

　　适合做在设备的操作面板上，让操作人员能直接看到装置的运行状态，所以壳体侧面做了嵌入式安装的卡扣槽位，面板部分的边框突出尺寸刚好能覆盖面板开孔的缝隙，不需要额外做装饰压边。外形尺寸上，整体深度90mm、宽度90mm、厚度63mm，这个尺寸是经过多轮布局迭代确定的，首先要给内部的电流采样互感器、主控PCB板、通讯模块、接线端子留出足够的安全电气间隙，强电接线端和弱电通讯端之间要做隔离筋，避免强电串入弱电回路烧坏通讯芯片，同时63mm的厚度刚好适配市面上绝大多数标准工控柜的安装深度，不会因为装置突出太多导致柜门关不上，也不会因为深度不够挤压内部走线。接线端子的布局是结构设计里的重点，主回路的进线和出线端子布置在壳体上下两侧的绿色端子排上，

　　端子的螺丝扭矩按照1.2N.m的锁紧力设计，能适配最大6平方毫米的多股铜芯线，端子之间的隔条高度超过端子螺丝顶部2mm，避免接线时铜丝外露造成相邻端子短路，弱电的通讯端子和辅助触点端子单独布置在侧面的小端子排上，和强电端子保持10mm以上的爬电距离，符合低压电气设备的安全规范。壳体的材质选用阻燃ABS+PC合金，阻燃等级达到V0级，即使内部元件出现故障打火，也不会引燃壳体造成火势蔓延，壳体表面做细磨砂纹理处理，不容易积灰，也能避免日常操作时留下指纹划痕，面板和底座之间采用卡扣加密封胶条的连接方式，防护等级达到IP20，能防止手指误触内部带电部件，也能阻挡柜内的灰尘落入装置内部。在实际选型应用时，要注意安装位置的周边预留空间，

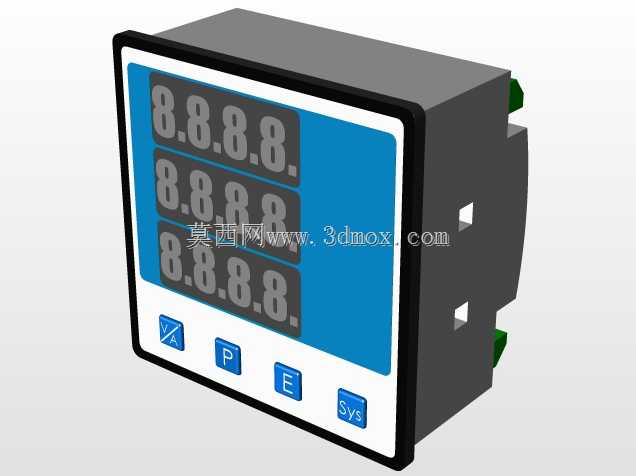

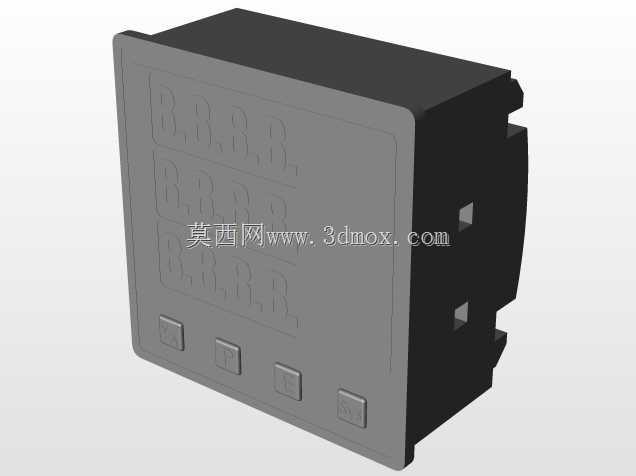

　　装置上下两侧要留出至少30mm的走线空间，方便接线和后期维护拆换端子线，左右两侧留出10mm的散热间隙，因为装置长期运行时内部的采样电阻和电源模块会产生一定热量，留足间隙能保证空气自然对流散热，避免装置内部温度过高影响元件寿命。做三维建模的时候，要重点还原端子排的接线空间、导轨卡扣的活动行程、面板按键和指示灯的位置，这些细节直接影响后期做装配验证时的干涉检查结果，比如如果端子排的建模位置偏了2mm，实际生产时就可能出现接线端子和壳体筋位干涉，导致端子无法完全卡入壳体，导轨卡扣的行程如果建模不准确，就可能出现实际安装时卡不住导轨，或者卡扣无法拨动拆卸的问题。这类装置在实际项目里经常和多功能电表、接触器、剩余电流探测器搭配使用，所以建模时也要考虑相邻安装的电气元件的尺寸匹配，保证并排安装时的面板齐平，整体外观协调，不会出现高低错落的情况。
