五向指形通讯设备安装固定支架结构

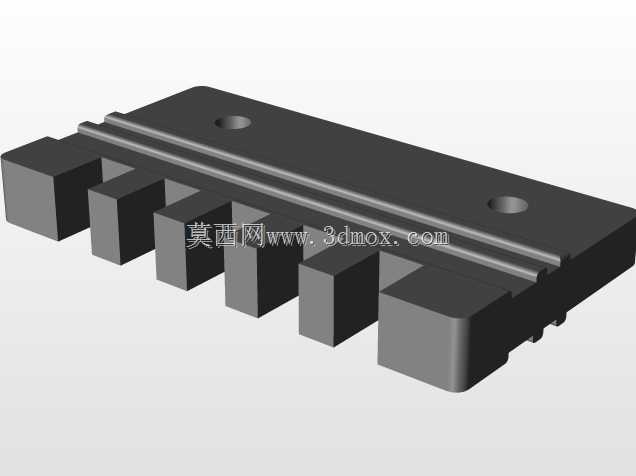

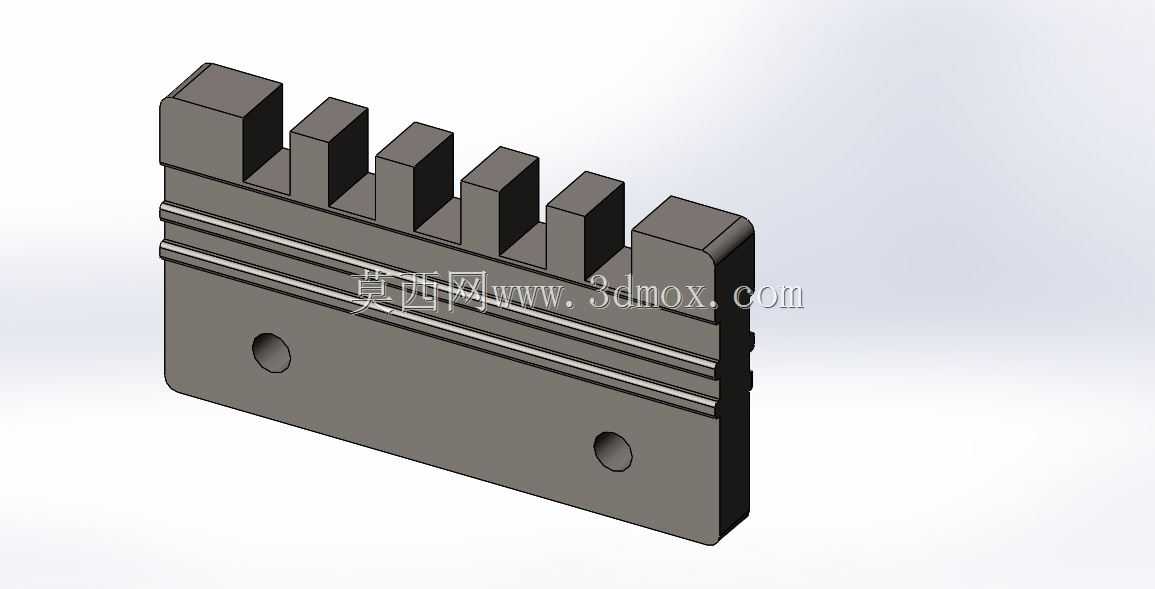

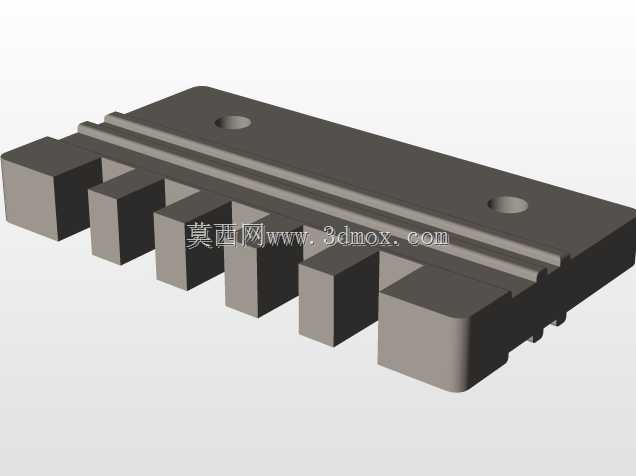

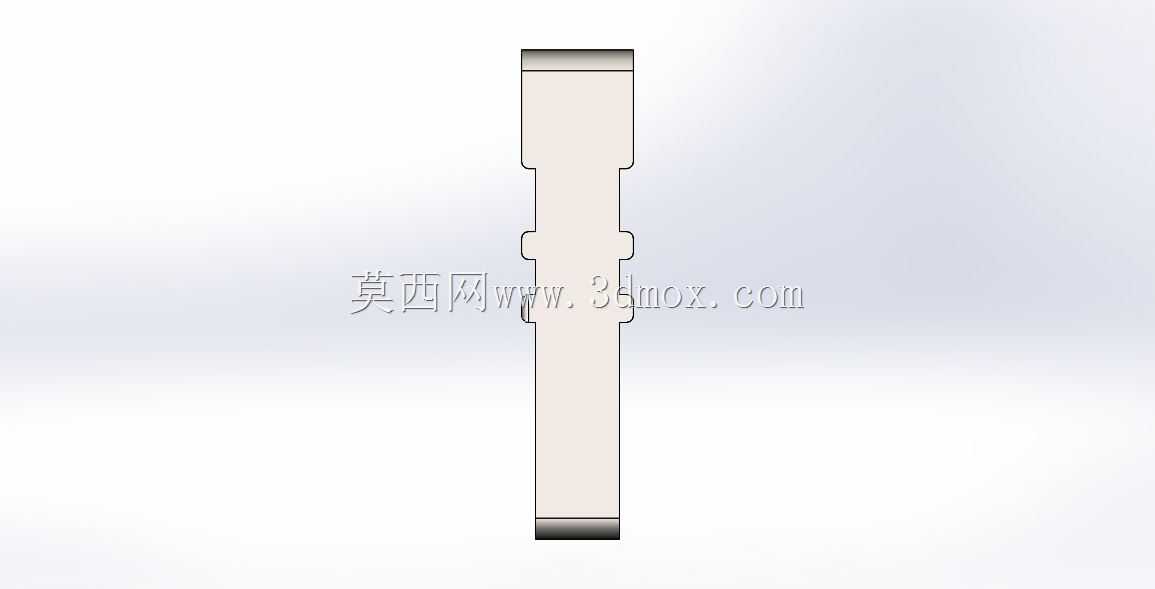

　　在通讯终端配套工装、桌面测试治具以及小型电子设备夹持场景中，这类多槽位指形支架的应用覆盖了从产线工位辅助到日常使用固定的多个环节，区别于常规单卡位夹持件，五向指形的结构设计核心是为多规格排线、小型插接件或者不同厚度的设备侧边提供独立的卡位支撑，避免相邻卡位的部件出现挤压干涉。从结构设计逻辑来看，支架主体采用平直矩形基座作为承载基础，上部均匀排布的五组指形凸台，每个凸台之间的槽宽经过尺寸匹配，刚好可以容纳对应规格的通讯设备侧边凸起或者排线定位边，凸台的高度做了统一控制，既保证卡位时的嵌入深度足够防止部件滑脱，又不会因为凸台过高影响相邻部件的插拔操作。基座下部设置的两道环形凹槽，并非装饰结构，实际是为了配合缓冲胶条嵌入，

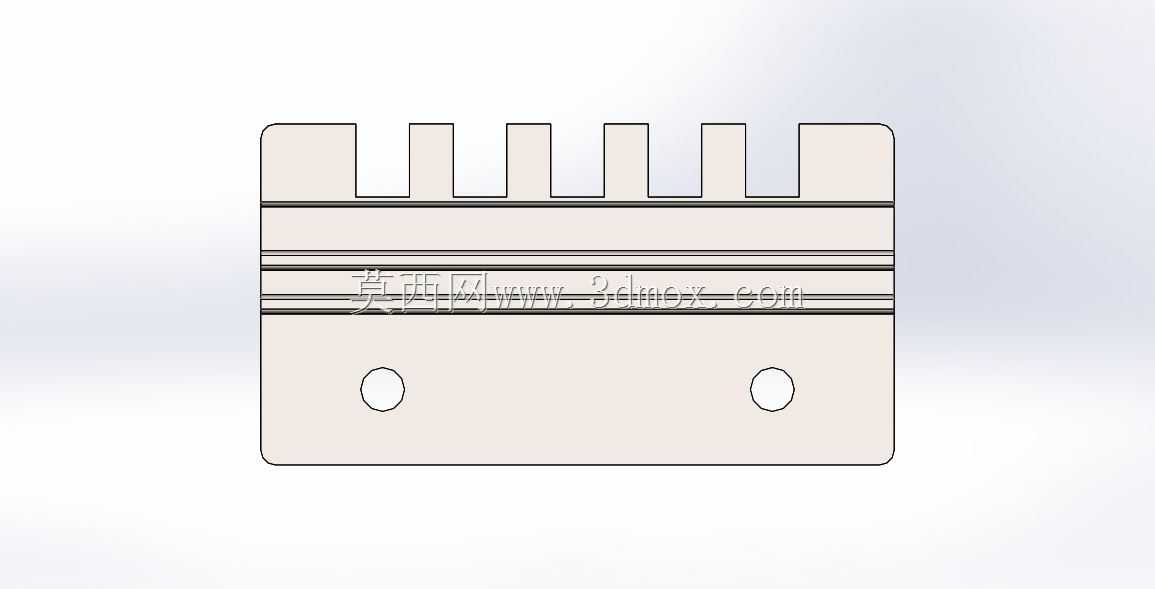

　　当支架固定在硬质工作台面或者设备壳体上时，胶条可以填充接触面的微小间隙，抵消设备运行时产生的微幅振动，避免支架与安装面之间出现硬接触磨损，同时也能增加接触面摩擦力，提升固定后的稳定性。安装孔位的设计充分考虑了现场安装的容错空间，两个安装孔中心间距设定为80mm，孔直径为9mm，适配常规的M8规格固定螺栓，孔位周边做了轻微的沉台处理，螺栓锁紧后头部可以完全没入沉台内，不会突出支架表面影响上部放置的部件平整度。整体外形尺寸控制在长度130mm、宽度70mm的范围内，属于紧凑型安装支座，不会占用过多的安装空间，不管是集成在小型通讯测试治具的台面上，还是作为独立的桌面固定支架使用，都能适配狭窄的安装边界。在实际使用场景中，

　　这类支架可以同时对五路独立的通讯排线或者小型插接模块进行定位，比如在手机维修工位上，可以将不同功能的测试排线分别卡入对应的指形槽内，避免排线杂乱缠绕导致的接线错误，也能防止排线被意外拉扯造成接口损坏；在小型通讯中继设备的内部结构中，该支架可以作为内部走线的固定支座，将不同走向的信号线分隔开，减少信号之间的串扰，同时规整内部走线布局，方便后期设备维护时的线路排查。设计过程中没有采用多余的曲面或者异形结构，所有棱边都做了小半径倒角处理，一方面是避免加工过程中出现锐边划伤操作人员，另一方面也能减少应力集中，提升支架整体的结构强度，即便在频繁插拔部件的工况下，指形凸台的根部也不会因为应力集中出现断裂问题。基座的厚度经过载荷校核，

　　当上部卡满对应规格的部件时，基座中部不会出现明显的下挠变形，保证各个卡位的槽宽尺寸稳定，不会因为基座变形导致部件卡滞或者无法卡入的问题。安装孔的位置选择在基座下部的两侧区域，避开了上部指形槽的正下方，螺栓锁紧时的压紧力不会传递到指形槽位置导致槽宽变形，同时两个孔位对称分布，锁紧后支架的受力均匀，不会出现单侧翘起的情况。在三维建模过程中，所有尺寸都按照实际安装公差进行了参数化设定，指形槽的宽度公差控制在合理范围内，既保证部件可以顺畅卡入，又不会因为间隙过大导致部件晃动；安装孔的位置公差也做了对应设定，确保和安装面上的预加工孔位可以精准对齐，减少现场安装时的扩孔调整工作量。这类支架的材质通常选用硬质工程塑料或者铝合金，两种材质都能满足轻量化和结构强度的要求，工程塑料材质的支架绝缘性能更好，适合在带电测试的场景中使用，避免出现短路风险；铝合金材质的支架散热性能更优，适合在靠近发热模块的安装位置使用，可以辅助带走部分设备运行产生的热量。
