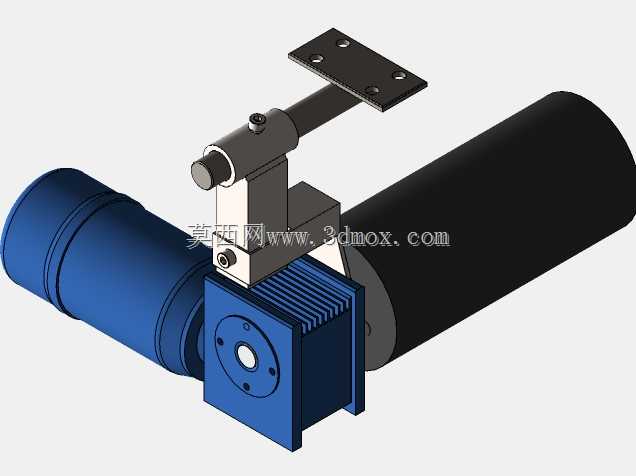

带弹簧缓冲的可调角度铰接支撑夹持机构

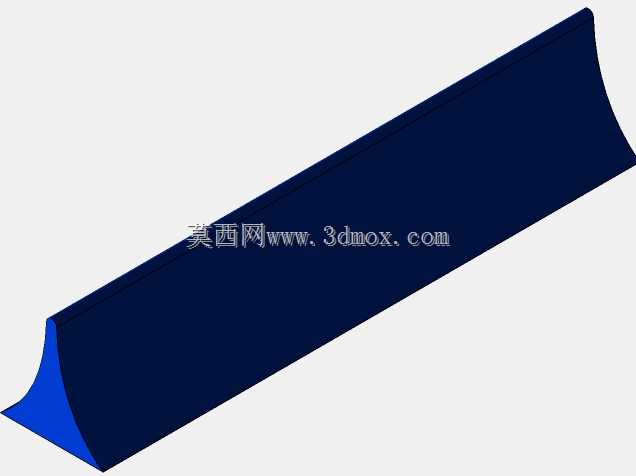

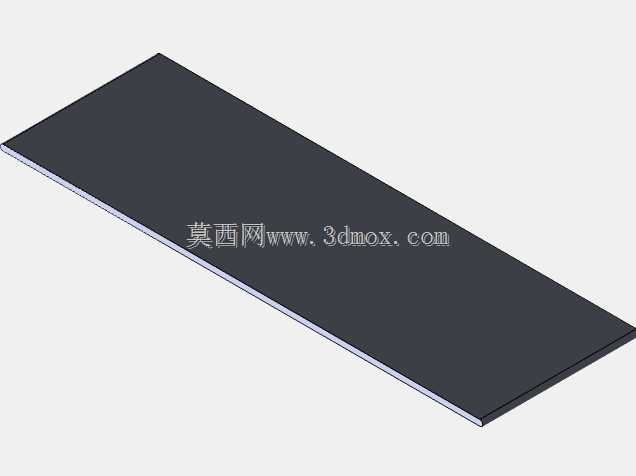

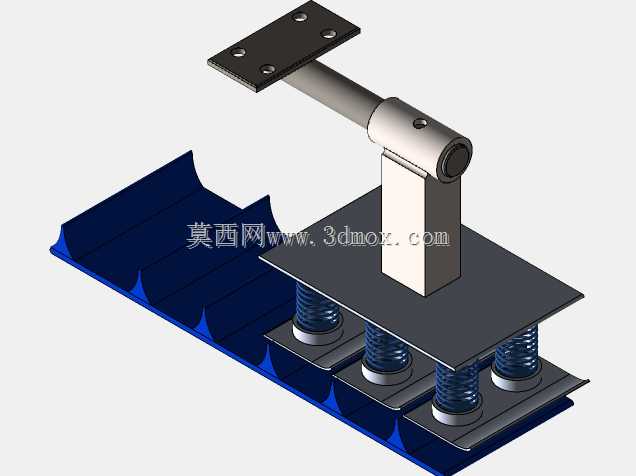

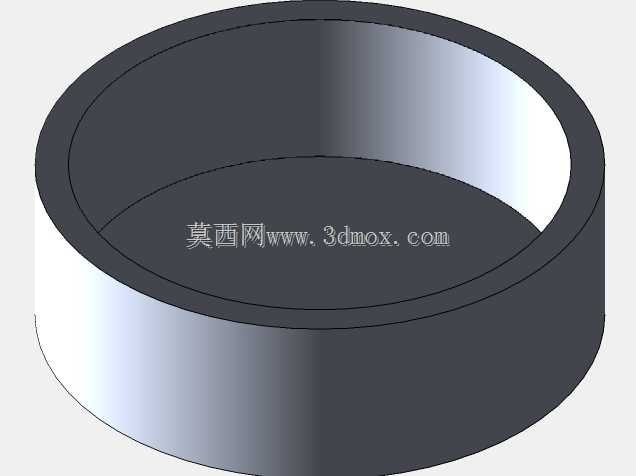

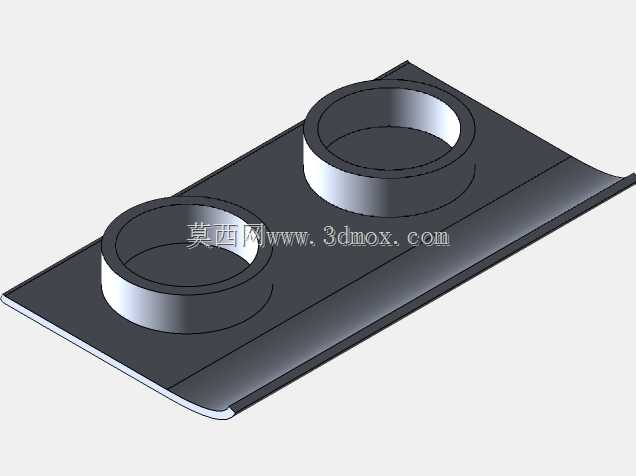

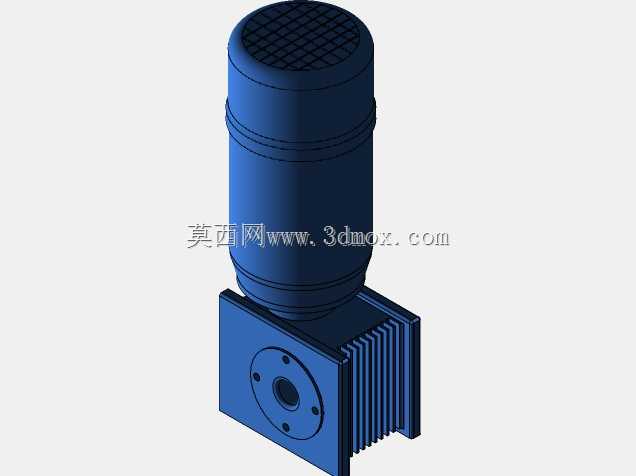

　　该支撑夹持机构主要面向轻型物料输送线的侧边导向、柔性夹持工位设计，常见于电子元器件分拣线、小型包装件输送段的工件定位场景，可在工件经过时提供柔性支撑力，避免刚性接触造成的工件表面刮伤，同时抵消输送过程中的小幅振动冲击，保证工件输送姿态稳定。从结构组成来看，机构底部为带弧形承托面的蓝色基座，基座上设置有三道平行的弧形凹槽，可与输送线侧边的弧形导轨面贴合匹配，安装时无需额外加工复杂的配合面，直接通过基座底部的定位槽卡入导轨侧边即可完成初步定位，降低现场安装的调整工作量。基座上方设置有三层平行的金属安装板，下层安装板与基座之间通过四组均匀分布的螺旋压缩弹簧实现弹性连接，弹簧两端分别卡入上下安装板的定位沉孔中，无需额外的紧固件固定，

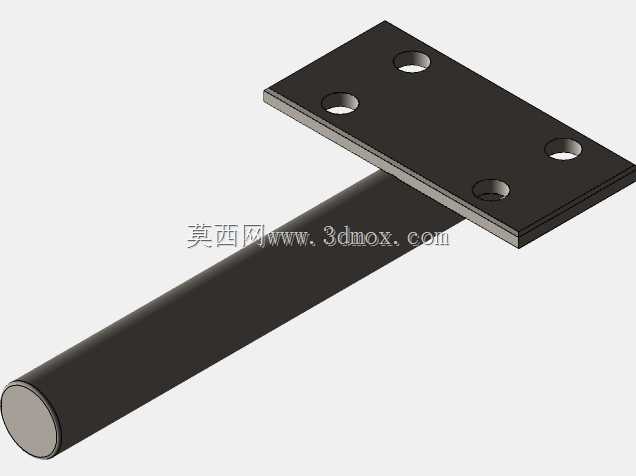

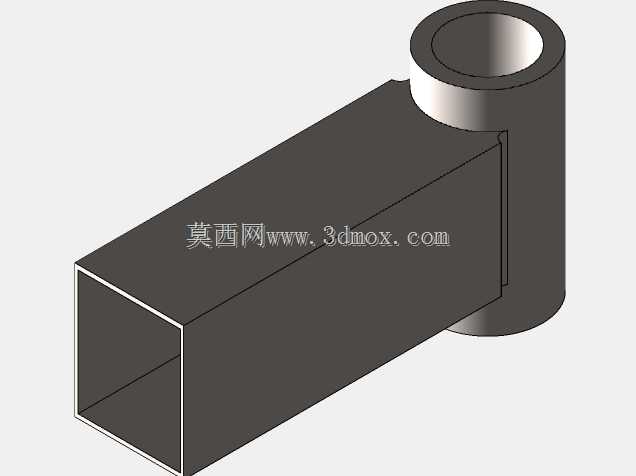

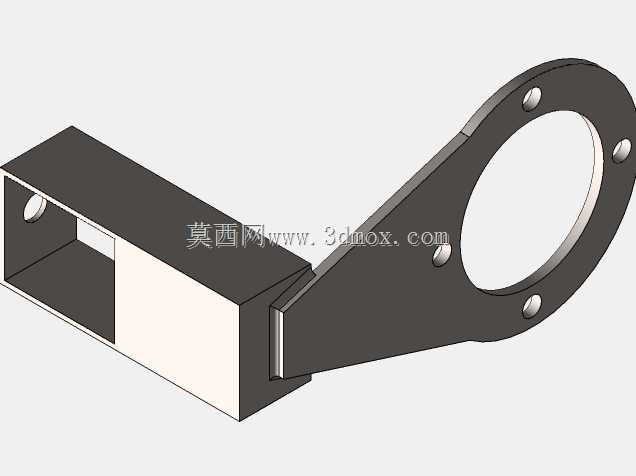

　　装配时直接将弹簧对准沉孔压入即可，后期维护更换弹簧时也可直接拆卸，无需拆解整个机构。中层与上层安装板之间设置有方形立柱支撑，立柱顶端连接横向布置的铰接轴组件，铰接轴外壳为圆柱形金属结构，内部设置有阻尼衬套，可实现横向摆臂的角度调整与悬停，摆臂末端连接一块矩形安装板，安装板上预制有四个均匀分布的安装孔，可根据实际使用需求固定夹持块、导向条、检测传感器安装座等不同功能的末端配件。设计过程中，铰接轴的阻尼力矩经过匹配计算，刚好可以支撑末端安装配件的重量，同时在受到工件侧向挤压时可产生小幅角度偏转，避免刚性碰撞造成机构或工件的损坏，当外力撤销后，铰接轴可在阻尼作用下自动复位到初始位置，无需额外设置复位弹簧。

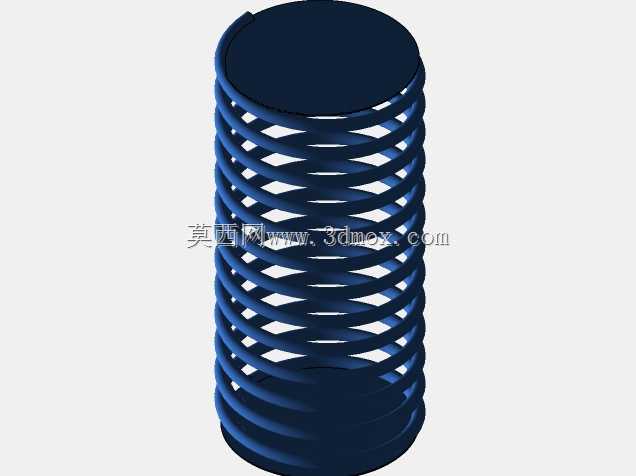

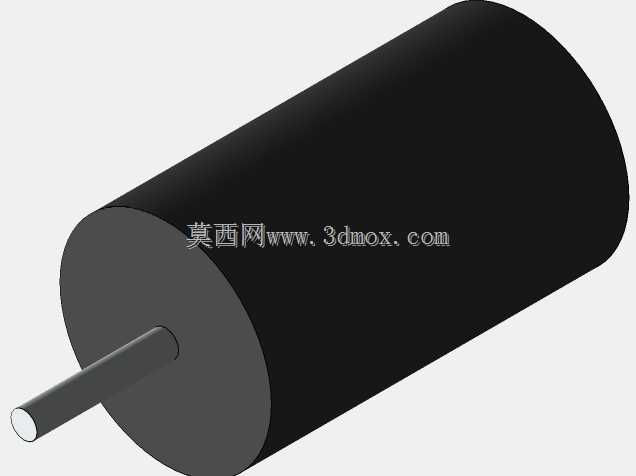

　　弹簧的选型根据常见的轻型工件重量确定，单根弹簧的预压缩力设置为5N，总支撑力可覆盖0.5kg-3kg的工件重量范围，当工件压在支撑面上时，弹簧压缩量控制在5mm-15mm之间，既可以提供足够的缓冲行程，又不会因为压缩量过大导致支撑面下沉过多影响输送精度。安装边界方面，机构整体总高度控制在180mm以内，横向摆臂的最大伸展长度为120mm，摆臂的角度调整范围为水平向上30度到水平向下45度，可适配不同高度的输送线侧边安装需求，基座的总宽度为160mm，三道弧形凹槽的曲率半径与常见的直径100mm输送侧边导轨完全匹配，安装时仅需在导轨侧边预留200mm的直线安装段即可完成固定，不会与输送线上的其他工位组件产生空间干涉。在实际使用场景中，

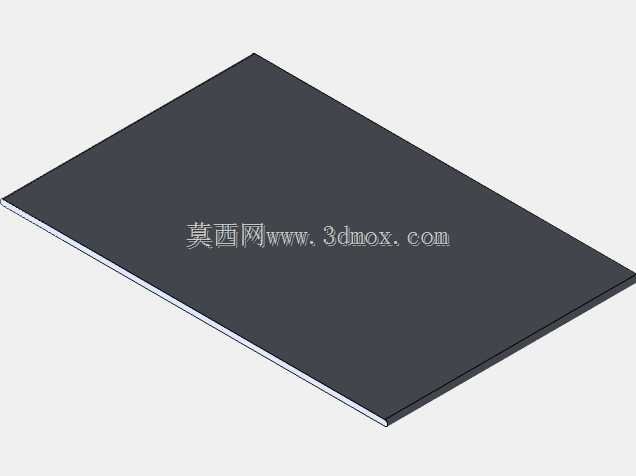

　　该机构可成组布置在输送线的两侧，每间隔500mm安装一组，形成连续的柔性导向通道，针对外形不规则的小型工件，可通过调整摆臂的角度改变末端夹持面的位置，适配不同宽度的工件输送需求，相比传统的固定导向条，该带缓冲的铰接支撑结构可有效降低工件卡滞的概率，减少输送线的停机调整时间。结构细节上，所有金属板材构件均采用冷轧钢板折弯加工成型，铰接轴的转动配合面经过磨削处理，表面粗糙度控制在Ra1.6以下，保证转动过程顺畅无卡滞，弹簧采用碳素弹簧钢制作，表面经过发黑处理，具备基础的防锈能力，可在常规的车间生产环境下长期使用，无需频繁做防腐维护。
