不锈钢输送滚轮结构设计方案

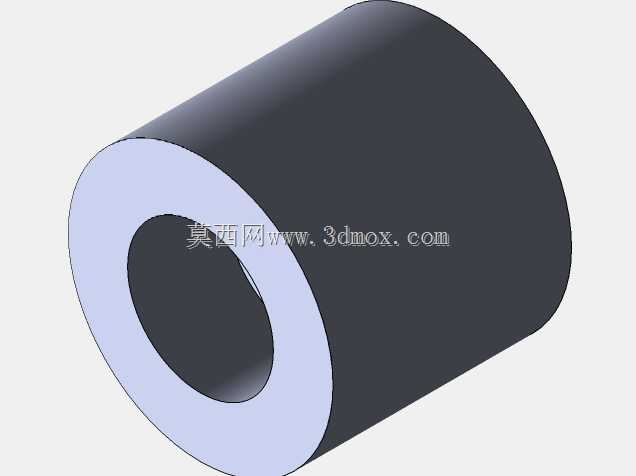

　　在连续输送类设备的辊道排布设计中，这类不锈钢材质的滚轮是承担物料承托、降低输送摩擦阻力的核心接触部件，常见于食品加工输送线、医药包装辊道、轻型电子件组装流水线的段间衔接位置，相比普通碳钢包覆橡胶的辊轮，全不锈钢结构的滚轮能适应高湿度、有清洁消毒要求的生产场景，不会因长期接触清洗药剂出现表层锈蚀脱落的问题，也不会因橡胶老化产生碎屑污染输送物料。从结构设计逻辑来看，这款滚轮采用了一体车削成型的主体结构，中间预留的通孔用于穿装固定心轴，两端的阶梯轴肩结构一方面用于限制滚轮在心轴上的轴向窜动，另一方面可以适配标准规格的深沟球轴承，减少滚轮转动时的径向跳动量。滚轮的外圆面做了精车处理，表面粗糙度控制在Ra1.6以内，

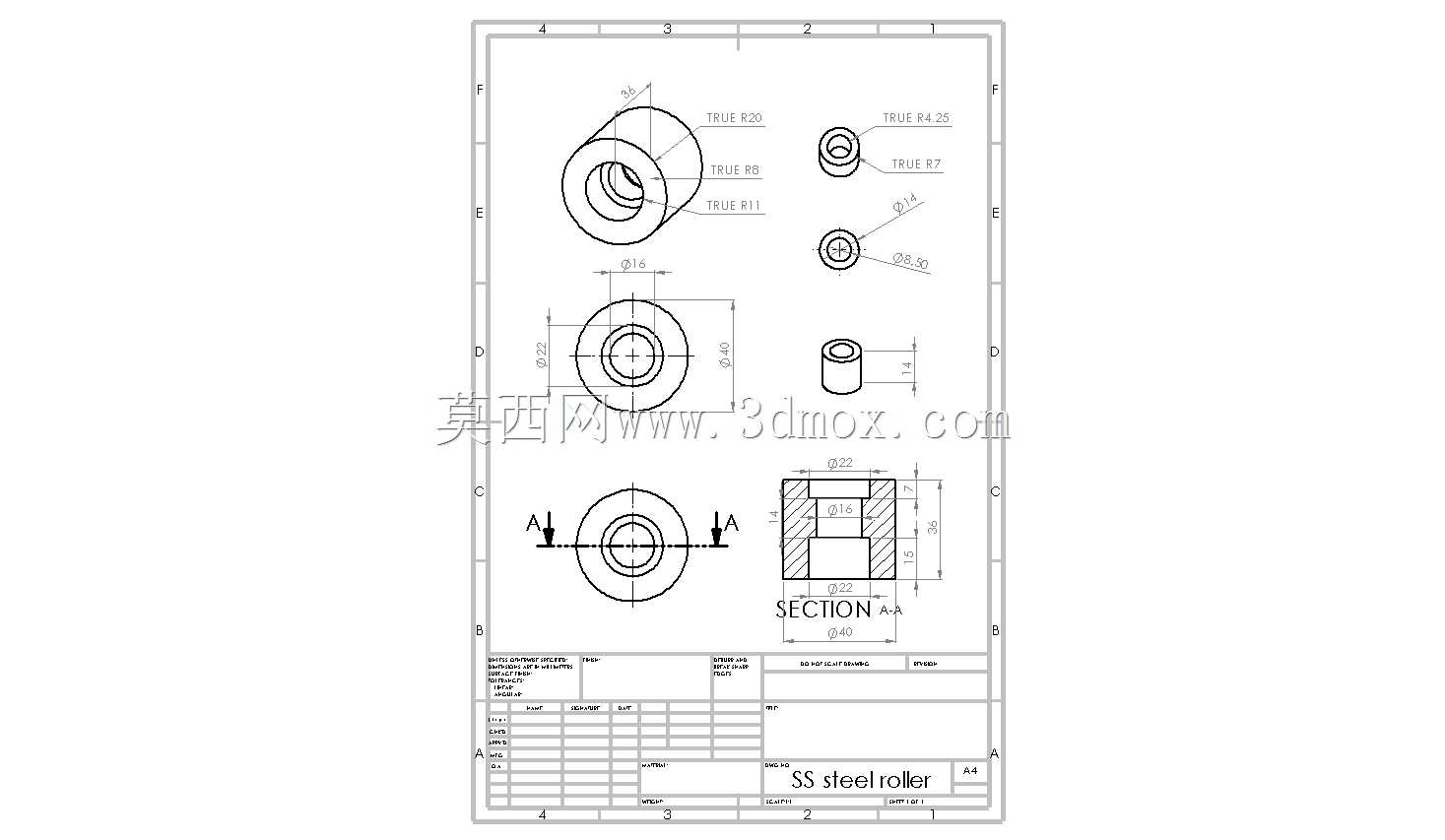

　　保证与输送皮带或者物料底面接触时不会出现卡滞、刮擦的情况，中间的内孔尺寸与常用的直径10mm、12mm的心轴做公差配合，安装时可以直接穿入机架上预设的安装孔位，不需要额外加工定制连接结构。从图纸标注的尺寸边界来看，滚轮的总宽度控制在20mm区间，外圆最大直径为40mm，两端的轴承安装位直径为22mm，安装时需要保证相邻滚轮的中心距偏差不超过±0.2mm，避免出现皮带跑偏或者物料输送时颠簸的问题。在实际选型应用时，这类滚轮的单轮额定静载荷可以达到15kg，适用于输送单件重量在10kg以内的轻型物料，如果输送段的总长度较长，可以按照每间隔50mm排布一个滚轮的密度进行布置，保证输送面的平面度。

　　设计过程中特意将滚轮的两端做了小尺寸的倒角处理，一方面是去除机加工产生的锐边毛刺，避免安装时划伤操作人员，另一方面也能在穿装心轴时起到导向作用，提升装配效率。滚轮的截面结构做了等壁厚设计，在保证整体结构强度的前提下尽可能减少实体材料的用量，降低滚轮自身的转动惯量，使得输送驱动端不需要太大的输出扭矩就能带动整排滚轮转动，减少设备运行的能耗。不同于带动力驱动的主动辊，这类滚轮属于无动力从动辊，完全依靠物料或者输送皮带的摩擦力带动转动，因此在加工时需要严格控制内孔与外圆的同轴度，同轴度公差控制在0.05mm以内，避免滚轮转动时出现偏心晃动，长期使用后造成心轴的异常磨损。在安装边界的校核上，

　　需要注意滚轮安装后与机架侧板之间预留1mm左右的间隙，避免滚轮转动时与机架发生摩擦，同时心轴的两端需要用卡簧或者顶丝做轴向固定，防止设备运行过程中心轴脱出造成滚轮掉落。这类不锈钢滚轮除了用于平直输送段之外，也可以适配转弯段的锥度辊道设计，只需要调整外圆的锥度参数就能满足不同转弯半径的输送需求，整体结构的通用性较强，在各类轻型输送设备中都能找到适配的应用场景。
