带防滑齿结构的输送机传动皮带轮

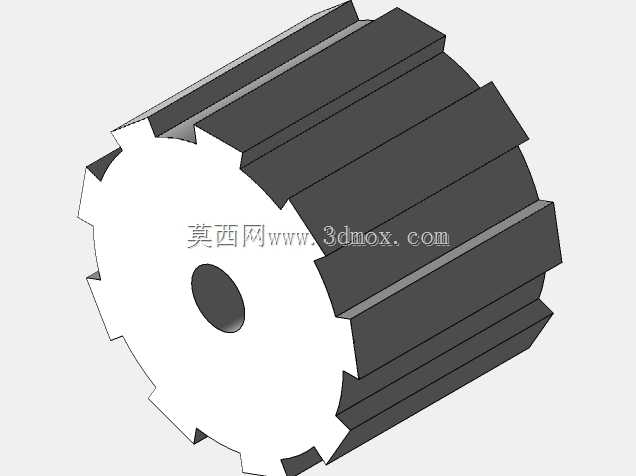

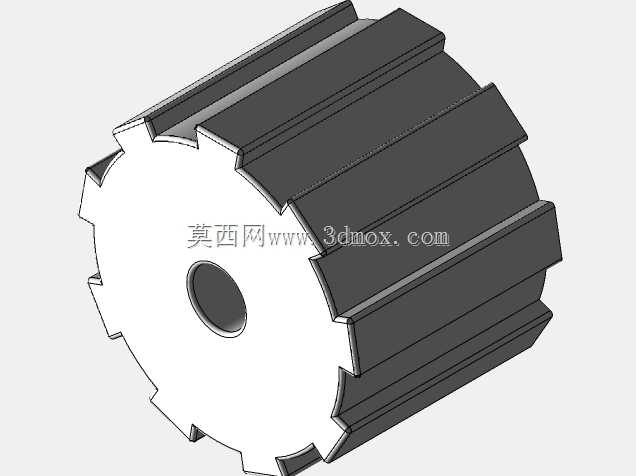

　　在散料输送、流水线装配、包装线转运等各类连续输送作业场景中，皮带轮作为动力传递的核心执行部件，其结构合理性直接决定整条输送线的运行稳定性与维护周期。这款带轮针对常规平面带轮易打滑、传动扭矩不足的痛点做了定向结构优化，轮缘外侧设计有连续排布的径向凸齿，齿形采用等距梯形截面，齿高与齿宽的比例经过传动受力校核，既能够嵌入对应规格同步带或开槽平皮带的内侧凹槽，增大接触摩擦力，避免重载启动、负载波动时出现的皮带打滑丢转问题，又不会因为齿形过尖导致皮带弯折应力集中，延长皮带的实际使用寿命。

　　从安装适配维度看，带轮中心设置有标准通孔作为轴连接位，孔位的同轴度公差控制在机械传动常用的IT7级精度范围内，可直接与同直径的输送辊驱动轴配合，装配时可通过平键传递扭矩，也可根据实际安装需求加装顶丝做周向固定，适配不同安装空间的固定需求。带轮的轮辐采用一体化实心盘式结构，相较于辐条式带轮，整体动平衡表现更优，在输送机常用的0-300r/min转速区间内运行时不会产生额外的径向跳动，可有效降低输送线运行时的振动与噪音，尤其适合对运行平稳性有要求的电子件装配输送、食品包装输送等场景。

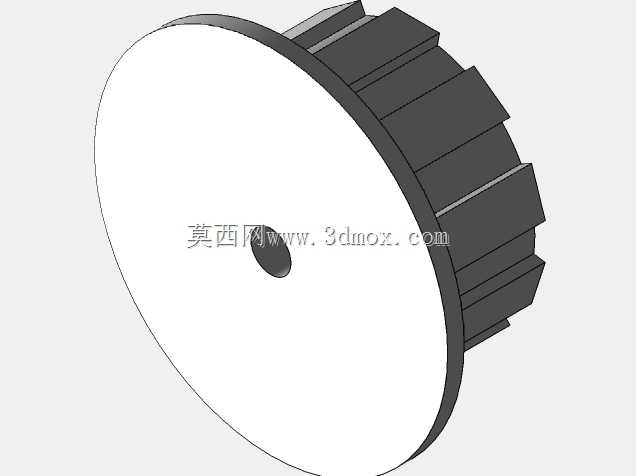

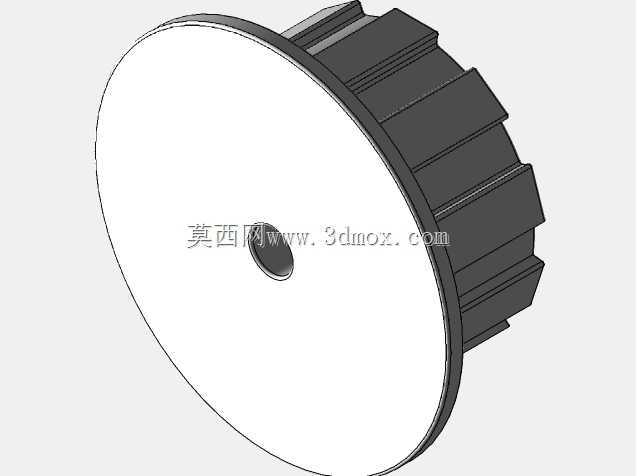

　　设计过程中优先考虑了现场维护的便捷性，轮体的所有棱边都做了R1-R2的圆角倒钝处理，避免安装调试过程中划伤操作人员或皮带表面，齿槽的根部预留了足够的排屑间隙，长期运行过程中落入齿槽的粉尘、细小散料颗粒可在皮带啮合转动过程中自动排出，不会因为异物卡滞造成齿形磨损或皮带跳齿。带轮的轴向厚度与齿形排布宽度匹配常用的100mm-200mm幅宽输送皮带，安装时不需要额外加装垫片调整位置，轮体背面为平整的光面结构，可直接贴合输送辊的端面做轴向定位，减少装配时的调整工作量。

　　在实际工况适配性上，这款带轮可兼容平皮带与同步齿形带两种传动形式，当用于轻载的轻型输送机时，可直接搭配平皮带使用，轮缘的凸齿可起到轴向限位作用，避免皮带运行过程中出现跑偏；当用于中载的物料输送场景时，可搭配对应齿距的同步带使用，能够传递更大的驱动扭矩，满足箱装货物、袋装散料的输送动力需求。带轮的整体结构无复杂异形曲面，不管是采用机加工方式生产还是开模注塑、铸造成型，都具备较好的工艺性，量产时的加工成本可控，适合作为各类通用输送机的标准替换配件，也可用于非标输送设备的定制化设计选型，在自动化生产线的输送段、物流分拣线的驱动端、小型加工设备的工件输送机构中都能适配。
