带轴端安装结构的输送机传动滚筒

项目分类:输送机 发布时间:2022-07-14 ID:678959
  • 带轴端安装结构的输送机传动滚筒
  • 带轴端安装结构的输送机传动滚筒

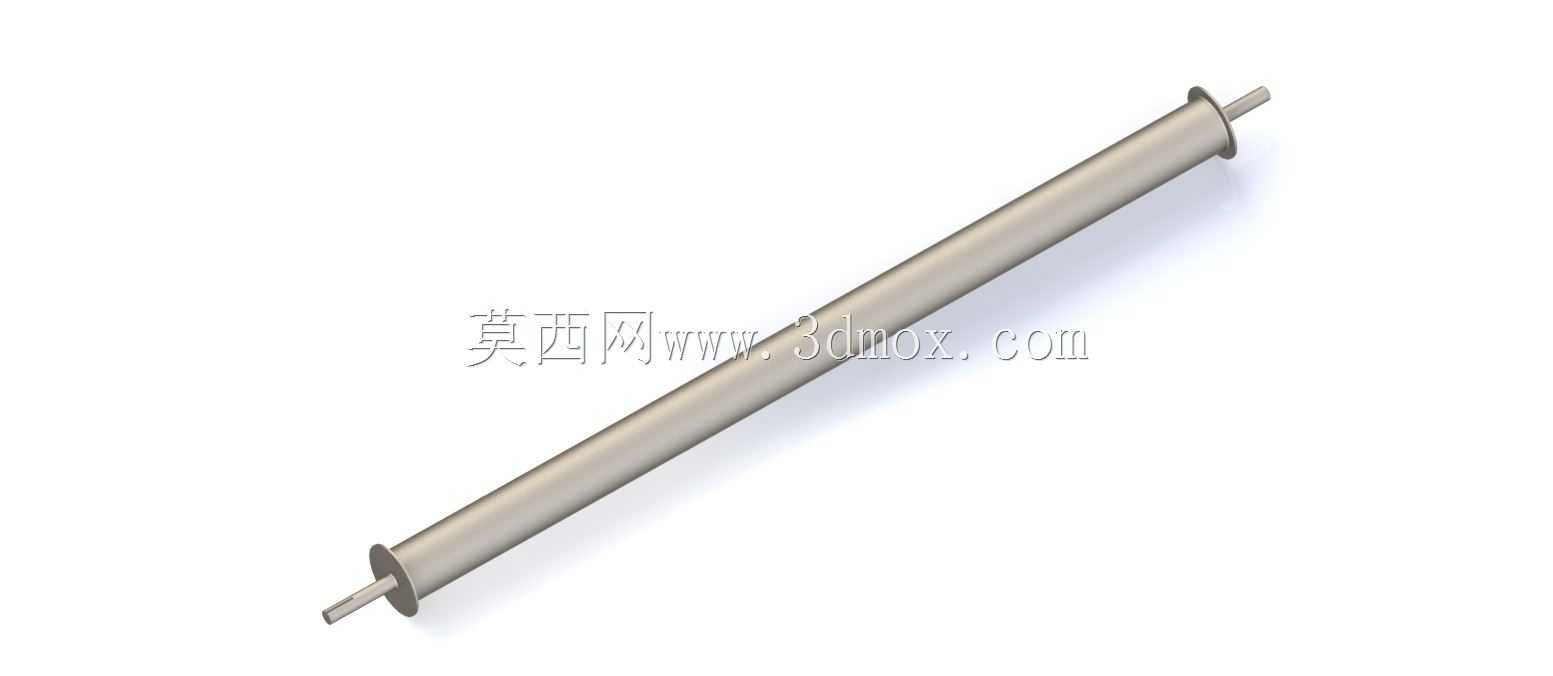

  在轻工包装、电子组装、电商仓储分拣这类连续物料输送场景里,带式输送机的动力传递可靠性直接决定整线稼动率,作为动力端核心传力部件的皮带轮滚筒,其结构合理性往往是很多新手设计时容易忽略的细节——不少人会直接套用标准光面滚筒的参数,却没考虑到窄幅同步带、平皮带传动时的轴向限位需求,最后出现皮带跑偏、轴端窜动磨坏轴承座的问题。这个带轴端的输送机皮带轮结构,把传动辊筒和皮带轮的功能做了集成化设计,辊体本身采用薄壁无缝钢管加工,两端压装焊接了挡边凸缘,凸缘的外径比辊身大4mm,刚好卡在输送皮带的内侧边缘,不需要额外加装皮带防跑偏挡条,就能限制平皮带在运行过程中的轴向窜动,尤其是在输送段长度小于3米的短距离输送机上,

  这种一体式挡边结构比外置纠偏组件省了至少两个安装工位,机架加工时也不用额外铣纠偏轮的安装槽。两端伸出的轴颈采用阶梯轴设计,和辊体内部的轴承座采用过盈配合压装,轴端伸出段的直径比轴承内圈配合段小2mm,一方面是方便安装时压入轴承不会刮伤配合面,另一方面轴端加工的平键槽可以直接和驱动端的皮带轮、联轴器对接,不需要额外加装轴套转接。从安装边界来看,整个辊体的有效输送宽度和配套的输送皮带宽度匹配,两端轴颈的中心距要和机架上的轴承安装孔中心距严格对齐,安装时轴端的轴向窜动量要控制在0.2mm以内,不然皮带运行时会因为两端张紧力不一致出现蛇形走位。设计时辊体的壁厚选择要根据输送物料的单重核算,常规输送散料、

  轻型包装箱的场景下3mm壁厚的无缝钢管足够,要是输送工装托盘这类较重的工件,壁厚要加到5mm,同时两端的焊接挡边要做坡口满焊,避免长期受交变载荷出现焊缝开裂。很多人设计这类滚筒时会忽略动平衡的问题,其实当输送线速度超过0.8m/s的时候,辊体的动平衡等级要做到G6.3,不然高速运行时会出现明显的振动,传导到机架上会导致固定螺丝松动,这个结构在建模时就把两端轴颈的同轴度公差设置在了0.05mm以内,辊身的圆柱度公差控制在0.1mm,加工时只要一次装夹车削成型就能满足精度要求,不需要二次校形。另外两端的挡边凸缘内侧做了15度的倒角,不是直角结构,这样皮带在轻微跑偏接触到挡边时,不会被硬边刮伤皮带的侧边编织层,能延长皮带的使用寿命,

  这个细节在很多外购的标准滚筒上是没有的,往往是现场运维人员发现皮带频繁刮坏才会自己打磨倒角。在实际选型替换时,要注意轴端的键槽方向和驱动电机的输出轴方向匹配,要是做张紧结构的话,机架上的轴承安装孔要做成长圆孔,调节行程留20mm就足够满足皮带的张紧需求,不用留太长的行程避免轴端受力过大出现弯曲。这个结构的三维模型把所有配合面的公差、焊接位置都做了明确的建模表达,不管是直接出工程图加工,还是导入输送线整体装配里做干涉检查,都不需要再做额外的结构修整,尤其是在做小型桌面式输送机、老化线输送段这类紧凑布局的设备时,这种集成式的皮带轮滚筒比分体式的皮带轮加滚筒结构少了两个装配零件,整体的装配工时能缩短15%左右,后期维护时也不用单独拆换皮带轮,直接整体抽出辊轴就能更换轴承,运维效率更高。
