方转圆渐变截面变径导流成型管结构

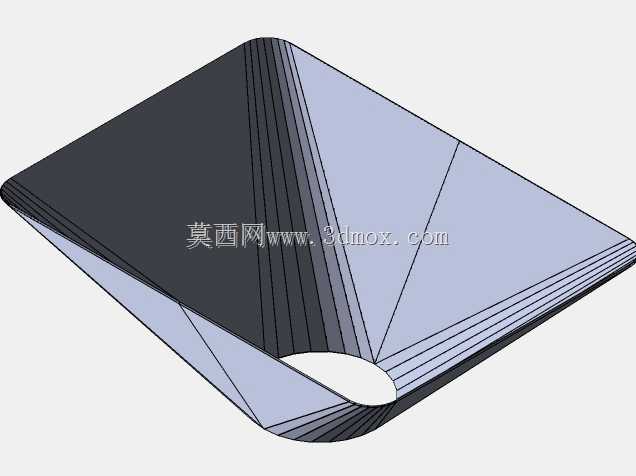

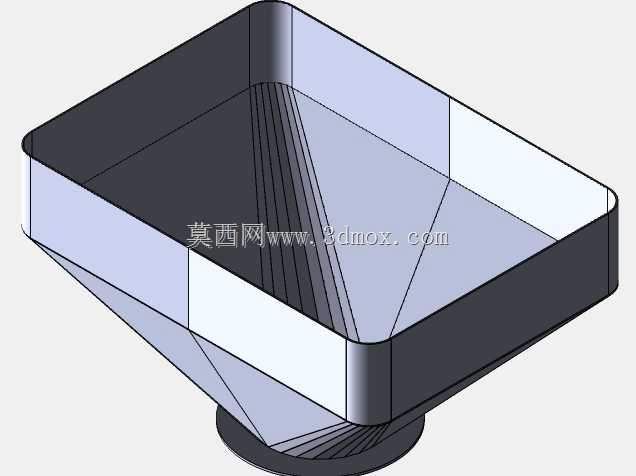

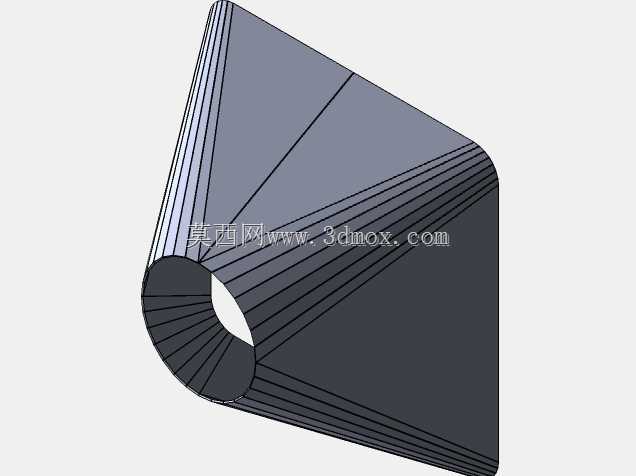

　　在工业通风、物料气力输送、除尘系统的管路布设场景里，方转圆变径构件是衔接方形设备接口与圆形输送管路的核心过渡部件，这款成型管的结构设计，正是针对这类衔接场景的导流需求做的针对性优化。日常现场安装时，经常会遇到设备出风口或进料口为方形法兰结构，而后续输送管路采用圆形管材的情况，直接做直角对接会在接口位置形成大面积涡流区，轻则增大管路风阻、提升风机运行负载，重则在输送粉状、颗粒状物料时造成物料沉积堵管，这款渐变截面的成型管，就是为了消解这类对接问题而设计的。从结构特性来看，这款成型管的上端为方形敞口结构，四个边角做了圆弧过渡处理，避免直角位置的应力集中，同时方形端口的法兰贴合面预留了足够的安装宽度，能够直接匹配对应规格的方形设备接口，

　　安装时不需要额外做接口裁切调整，降低现场施工的适配难度。下端为圆形接口，尺寸匹配常规圆形输送管路的标准外径，可直接套接或通过法兰对接，接口位置做了卷边强化处理，避免长期受管路振动影响出现接口开裂。整个管身的截面从上端方形到下端圆形做平滑渐变过渡，内壁没有突兀的折角或台阶，流体或物料经过时能够顺着渐变壁面平滑转向，不会在管内形成紊流区，实际运行时能有效降低管路阻力，减少物料在管壁的粘附残留。设计过程中，针对管壁的折弯成型做了工艺优化，管身的折边分布完全匹配常规钣金折弯、焊接的加工工艺，不需要定制特殊成型模具，普通钣金车间即可完成加工制作，有效控制构件的加工成本。管壁的厚度选取兼顾了结构强度与轻量化需求，

　　常规通风工况下采用普通冷轧钢板即可满足强度要求，输送磨损性较强的物料时，可更换为耐磨钢板或不锈钢板材加工，适配不同工况的使用需求。安装边界方面，这款成型管的方形端口边长与圆形端口直径的比例经过多轮流场仿真验证，渐变段的高度设置既保证了流道过渡的平滑性，又不会占用过多的纵向安装空间，现场布设时不需要额外调整上下游设备的安装位置，可直接替换原有生硬对接的接头构件。在除尘系统的应用场景中，这类成型管安装在除尘器灰斗出口与输灰管路之间，能够避免灰斗出口位置的积灰搭桥问题，保证输灰过程顺畅；在通风空调系统中，安装在方形出风口与圆形风管的衔接位置，能够降低风噪，减少风机的能耗损失；在小型气力输送设备中，作为料仓与输送管路的过渡接头，

　　能够让物料均匀进入输送管路，避免偏料造成的管路局部磨损。整个构件的外形没有多余的装饰结构，所有曲面和折边都服务于导流功能与加工可行性，壁板之间的焊接位置设置在内侧，外壁保持平整，既方便后续做防腐、防锈涂装处理，也能避免外壁凸起结构积灰积尘，日常维护清理更加便捷。针对不同的安装工况，方形端口和圆形端口的连接形式可灵活调整，既可以做成平法兰对接结构，也可以做成快装卡箍接口，适配不同压力等级的管路系统，不需要对管身主体结构做改动，仅调整端口的连接结构即可满足不同场景的安装要求。
