带键槽空心传动轴结构设计方案

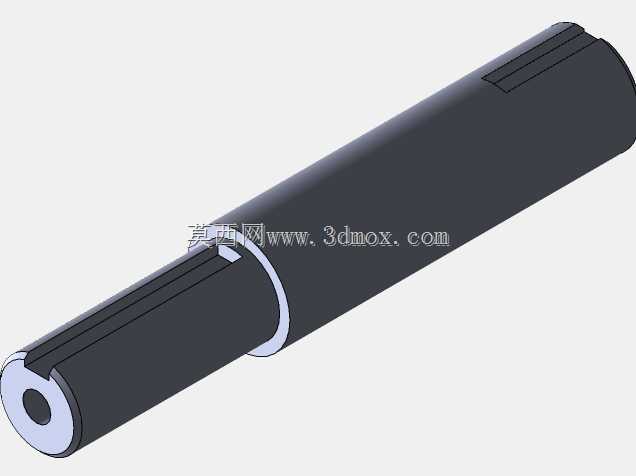

　　这款空心轴结构主要应用于中小载荷的回转传动场景，常见于通讯设备内部的信号调节机构、小型输送线的从动辊组、精密检测设备的回转支撑单元中，区别于常规实心轴，其空心结构在满足抗扭强度要求的前提下，可大幅降低自身重量，同时中心通孔可用于穿设线缆、输送低压冷却气流或是布置定位拉杆，适配紧凑型设备的内部走线与功能集成需求。从结构细节来看，轴体外圆沿轴向开设两处对称分布的平键槽，键槽的长度覆盖轴体配合段的70%以上，可保证与轮毂、带轮或是齿轮配合时的扭矩传递稳定性，避免长期交变载荷下出现键连接松动、滚键的失效问题；轴体一端设计有轴肩定位结构，轴肩的过渡圆角经过优化，可有效降低应力集中系数，适配过盈配合或是过渡配合的装配需求，

　　轴肩端面的平面度控制在0.02mm以内，可保证配合件的轴向定位精度，减少回转过程中的端面跳动。设计过程中优先校核了轴体的抗扭截面系数，空心结构的内外径比值设定为0.45，在同等材料用量下，抗扭能力相比同外径实心轴仅下降12%左右，但重量可降低40%以上，对于需要频繁启停、往复回转的工况，可有效降低转动惯量，减少驱动端的动力损耗。轴体的外圆表面粗糙度控制在Ra1.6，配合段的圆柱度公差控制在0.015mm，可适配深沟球轴承、滑动轴套等多种支撑件的安装要求，键槽的对称度公差相对于轴体轴线控制在0.02mm以内，避免装配后出现传动卡滞、偏载磨损的问题。安装边界方面，轴体的总长度可根据配套设备的安装跨距进行适配调整，两端的倒角为1×45°，

　　可方便装配时的导向插入，避免刮伤轴承内圈或是配合件的孔壁；轴体非配合段的外圆尺寸略小于配合段0.2mm，可减少装配过程中的摩擦阻力，同时避免非配合面与周边结构件发生干涉。在实际应用中，这类空心轴可替代同载荷等级的实心轴使用，尤其适合对设备自重有严格要求的便携式通讯设备、桌面型自动化检测装置，其中心通孔的设计可大幅简化设备内部的管线布置，避免线缆随轴回转时出现缠绕、拉扯的问题；轴体表面可根据使用工况选择发黑、镀锌或是硬质阳极氧化处理，提升防锈耐磨性能，适配潮湿、多粉尘的工业使用环境。从建模逻辑来看，结构采用回转特征加键槽切削的方式构建，所有配合尺寸均预留了合理的公差带，可直接导出工程图用于生产加工，建模过程中对轴肩过渡处、键槽端部的应力集中位置做了圆角优化，避免热处理过程中出现应力开裂的风险，同时也提升了轴体的疲劳寿命，可承受10^7次以上的交变载荷循环。
